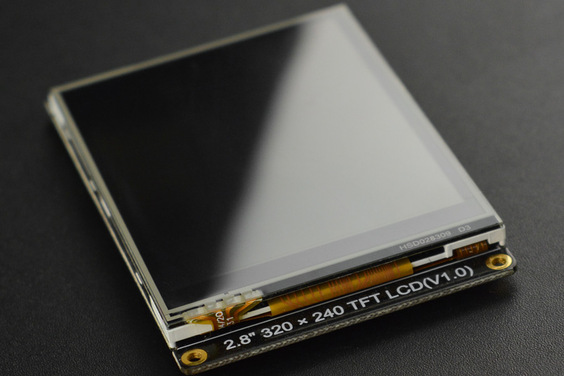

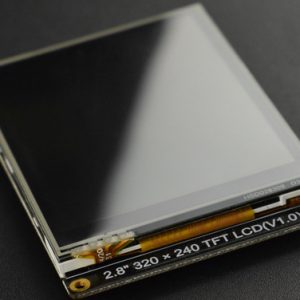

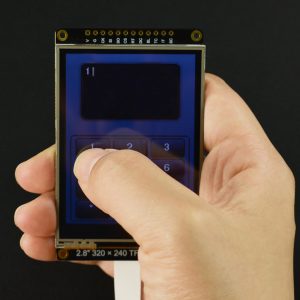

Arduino 2.8吋 IPS 320×240 彩色電阻觸摸顯示模組 支援 UNO、Leonardo、ESP32、ESP8266、FireBeetle M0

描述

Arduino 2.8吋 IPS 320×240 彩色電阻觸摸顯示模組 板載GDI介面 隨插即用 支援 UNO、Leonardo、ESP32、ESP8266、FireBeetle M0

Arduino 2.8吋 IPS 320×240 彩色電阻觸摸顯示模組 採用ILI9341驅動晶片，具有320×240個彩色圖元點（RGB565），板載XPT2046支援電阻觸摸。這是一款IPS顯示模組，擁有優秀的可視角度（60/60/60/60）；採用SPI（4線）通信方式；支援GDI介面(GDI介面必須和帶GDI介面主控配合使用），隨插即用。模組具有解析度高、可視角度廣、接線簡單等優點，可用于許多顯示應用：感測器監控和報警、控制器顯示、動畫或者3D動畫顯示、Touch介面等。
2.8寸LCD顯示模組支援3.3V和5V，並相容多個主控：UNO、Leonardo、ESP32、ESP8266、FireBeetle M0等。與M0配合使用GDI介面，隨插即用，有效減少接線步驟。模組板載了MicroSD Card卡槽，使用者可以顯示更多的圖片。

注：顯示模組不含MicroSD卡。

特色與功能

• 可視角度廣
• 電阻觸摸
• 解析度高
• GDI介面：隨插即用

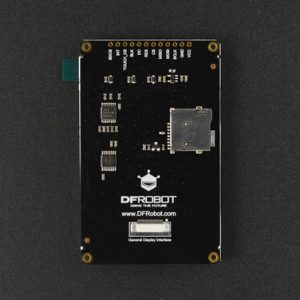

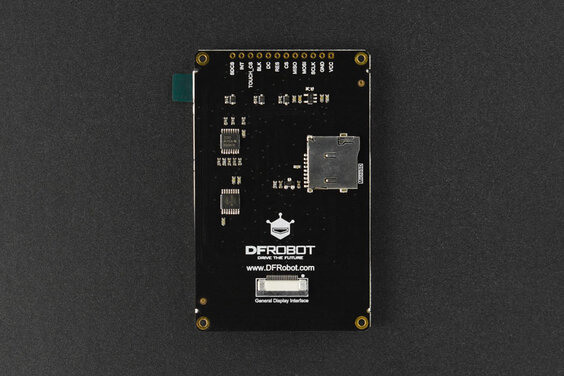

• 板載MicroSD卡槽

應用場景

• 傳感器監控和報警
• 控制器顯示
• 動畫或者3D動畫顯示

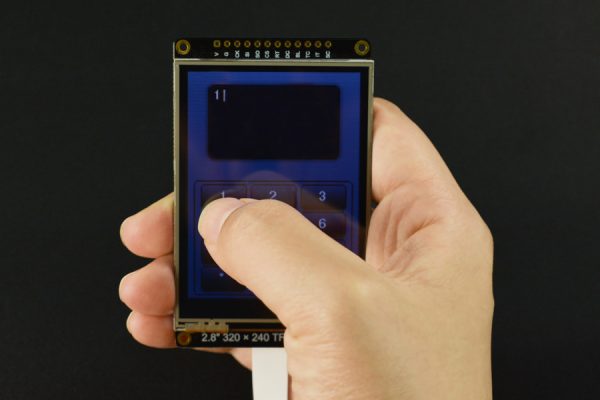

• Touch界面

技術規格

• 供電電壓：3.3V-5.5 V
• 顯示顏色：16位色深（RGB565）
• 驅動芯片：ILI9341
• 觸摸芯片：XPT2046
• 像素個數：320×240
• 通信方式：SPI
• 亮度（cd/m2）：300（TYP）
• 全屏點亮功耗：43.5mA*5V/3.3V
• 工作溫度：-10℃~+60℃

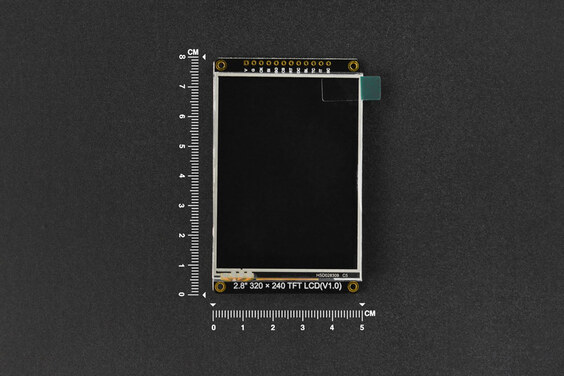

• 顯示面積：57.60 x 43.20mm
• 模塊尺寸：80.00 x50.00mm
• 安裝孔直徑：2 mm
• 模組重量：43克

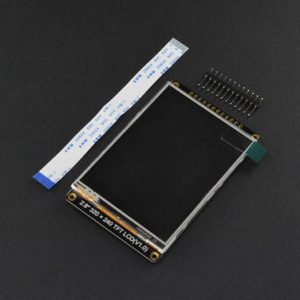

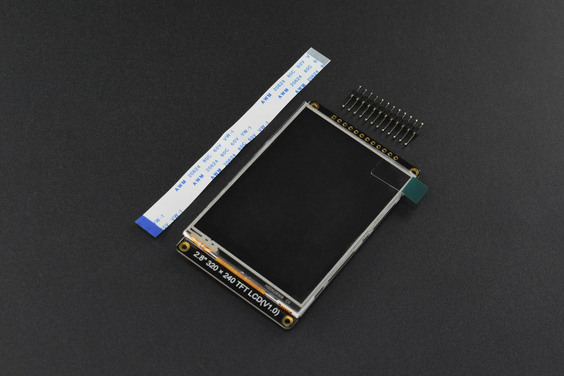

配送清單

• 2.8″ 320×240 IPS TFT電阻觸摸顯示屏 x1
• 2.54-12P黑色單排針 x1
• FPC0.5-18PIN反向連接線長10cm  x1

技術文件與範例

• 產品技術文件與範例

2.8” 320×240 IPS TFT LCD Touchscreen with MicroSD

With 320×240 color pixels, this 2.8” LCD display module adopts the ILI9341 driver chip and integrates XPT2046 that supports resistive touch. The IPS display module adopts SPI(4-line) communication mode, performing excellently in the angle of view(60/60/60/60). It also supports the GDI interface (the GDI interface should be used in conjunction with the main control board with GDI interface). Just plug it in, and you’re good to go. The module, featuring high resolution, wide view angle, and simple wiring, can be applied in many display applications: sensor monitoring and warning, controller display, flash or 3D displays, Touch interface, etc.

The 2.8” LCD display module can be operated at 3.3V~5V, and is compatible with multiple main-controllers: UNO, Leonardo, ESP32, ESP8266, FireBeetle M0, etc. Use the GDI interface to work with M0, which could effectively reduce wiring steps. Besides, there is an onboard MicroSD card slot for displaying more pictures.

Note: The product doesn’t contain a MicroSD Card.

FEATURES

APPLICATIONS

SPECIFICATION

DOCUMENTS

SHIPPING LIST
