Arduino 常用直流降壓模組 LM2596S DC-DC 直流 降壓模組

Arduino 常用直流降壓模組 LM2596S DC-DC 直流 降壓模組

Arduino 常用直流降壓模組 LM2596S DC-DC 直流 降壓模組

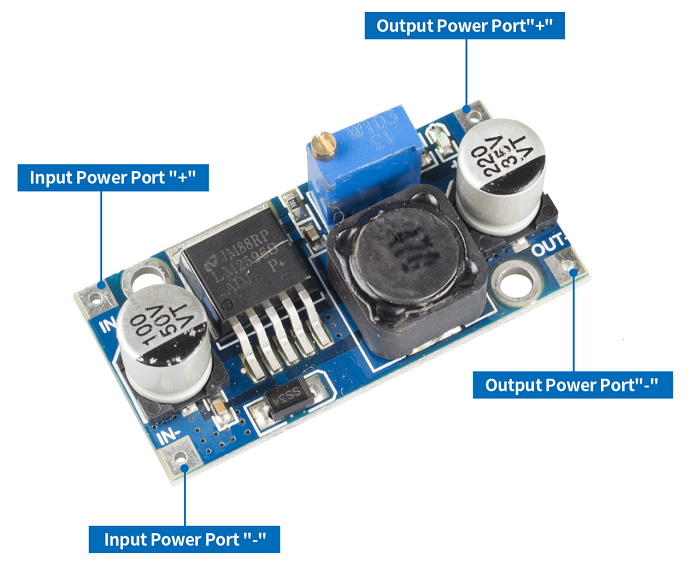

LM2596S 是一款高效能的 DC-DC 降壓模組,可將輸入電壓穩定轉換為較低的輸出電壓,適用於各種電子應用。模組內建 LM2596S 開關穩壓器晶片,具有高效率、穩定性強和應用靈活的特性,非常適合用於 Arduino、Raspberry Pi 等開發板及其他電子設備的電源供應。

產品連結

  1. LM2596S DC-DC 降壓電源模組 BUCK 3A 可調降電壓模組

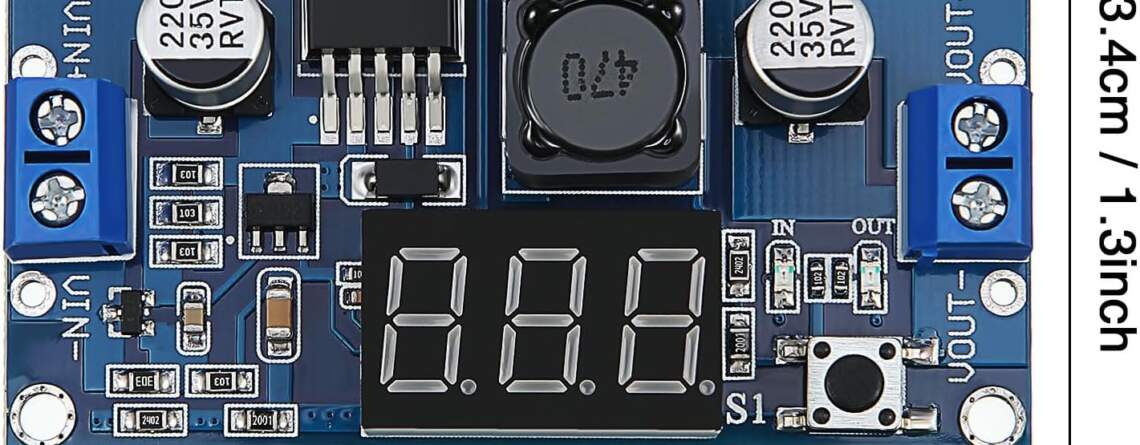

  2. LM2596 帶電壓表顯示 DC-DC 可調式降壓穩壓電源組

產品特點:

  1. 高轉換效率:
    典型效率高達 92%,確保能量損失最小化。
  2. 可調輸出電壓:
    通過調節電位器,可靈活設置輸出電壓,範圍從 1.25V 到 35V。
  3. 寬輸入電壓範圍:
    支援 4V 至 40V 的輸入電壓,適合多種電源場景。
  4. 穩定性強:
    內建過流、過壓、過熱保護,提供可靠的電源解決方案。
  5. 小型化設計:
    體積小巧,易於集成至各種項目和設備。

技術規格:

  • 輸入電壓: 4V – 40V
  • 輸出電壓: 1.25V – 35V(可調)
  • 輸出電流: 最大 3A
  • 功率效率: 高達 92%
  • 開關頻率: 150kHz
  • 尺寸: 約 45mm x 20mm x 14mm

應用場景:

1.可應用於車載穩壓電源。只需將此模組的輸入端連接到汽車點煙器上,即可調整電位器。輸出電壓可在1.25-30V之間調節,為您的手機、MP3、MP4、PSP等多種裝置供電,非常簡單方便。
2、為電子設備供電,當設備需要3~35V電源時,使用此模組可以方便地將電壓調整到所需的電壓。
3.可用於系統工作電壓測試。在做專案時,可以使用此模組來調試各種電壓測試系統的工作電壓範圍。

  • Arduino、Raspberry Pi 和其他微控制器的電源模組
  • 電子 DIY 項目
  • 工業控制電路
  • 可充電電池的降壓穩壓
  • LED 照明和驅動電源

注意

長時間工作建議電流在2.5A以內,同時加散熱片(10W以上輸出)。這裡我們使用了降壓模組,為了確保輸出的穩定性,請保持最小差分電壓為1.5V。

LM2596S DC-DC 降壓模組以其高效能和穩定性成為電子設計中的理想電源解決方案。立即將其應用到您的項目中,體驗穩定高效的電源管理!
