硬體連接

介面說明

電源介面為寬電壓電源輸入 12-24V 均可。485 信號線接線時注意 A/B 兩條線不能接反，匯流排上多台設備間位址不能衝突。

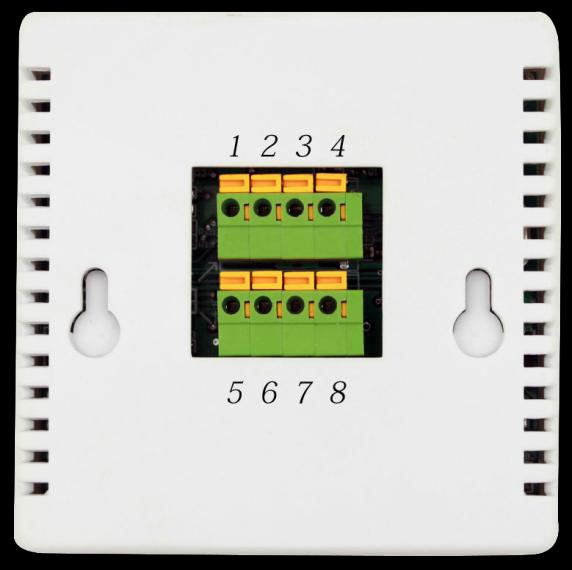

注意：內接型溫度感測器內置時，3、4、7、8 空閒。

使用螺絲刀向下按黃色卡扣，將線材插入壓線孔後鬆開黃色卡扣即可卡緊線材。注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。

安裝事宜

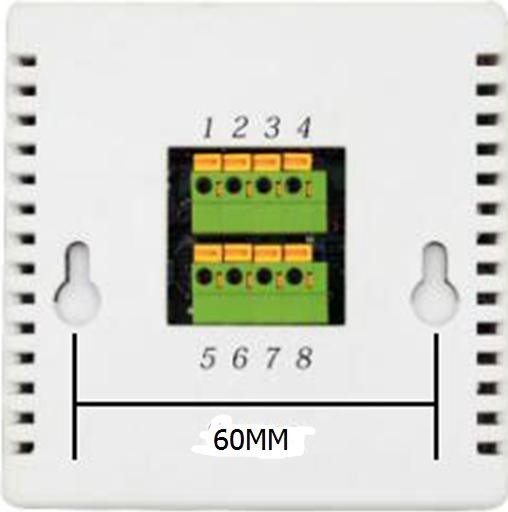

壁掛大屏感測器採用倒掛葫蘆孔的安裝形式，客戶按照 60MM 間距打孔安裝螺絲後

將電纜線根據正確的接線順序連接變送器底板的接線端子上，然後將底板安裝於牆面，將變送器蓋好。

安裝位置需要注意以下事項：

1. 感測器應儘量垂直放置，保證安裝牆面時，感測器在變送器的下方（變送器上的字體為正方向）
2. 安裝高度為人體坐高或主要要求測量的環境區域。同時請注意以下防範事項：
   1. 避免在易於傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
   2. 安裝在環境穩定的區域,避免直接光照,遠離視窗及空調、暖氣等設備,避免直對視窗、房門。
   3. 儘量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
