Gravity 模擬類比式溶解氧感測儀組

Gravity 模擬類比式溶解氧感測儀概述

這是 DFRobot 的 Gravity 模擬類比式溶解氧感測儀組 套件,可輕鬆與 Arduino 和任何其他微控制器連接。該傳感器用於測量水中的溶解氧,以便了解水質。廣泛應用於水產養殖、漁業、環境監測、自然科學、實驗室等水質應用領域。

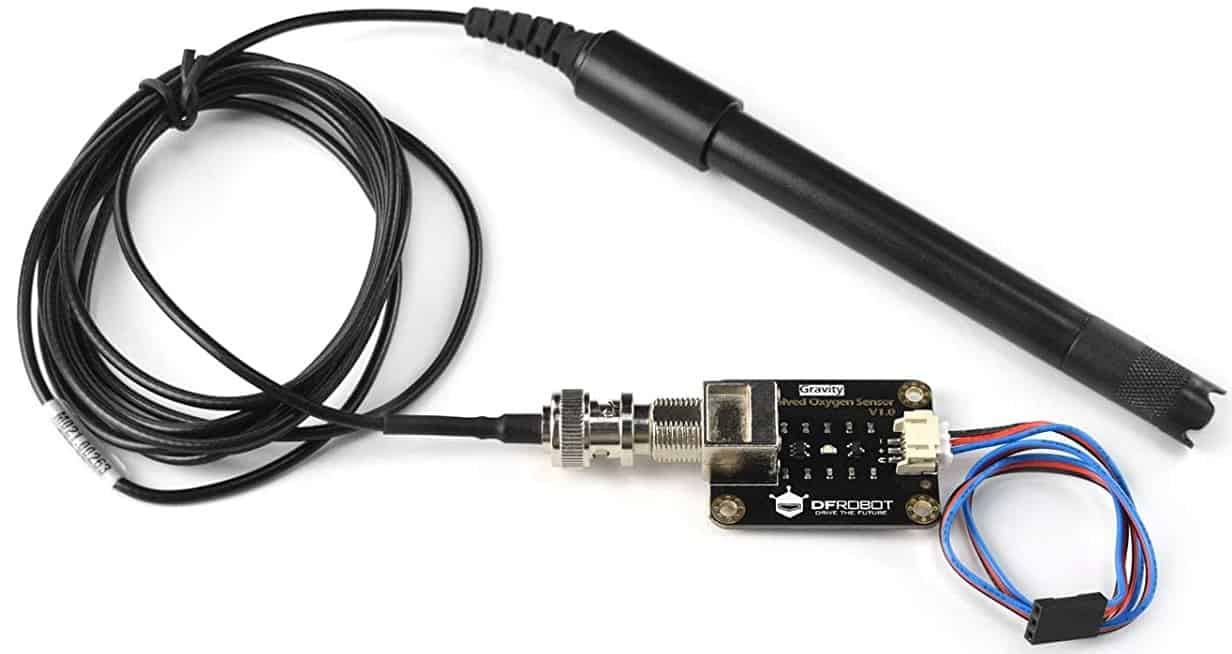

DfRobot Gravity 模擬類比式溶解氧感測儀組

DfRobot Gravity 模擬類比式溶解氧感測儀組有一個電流型探頭。電流型探頭不需要極化時間,隨時可用。電流型溶解氧傳感器的工作原理如下所述。

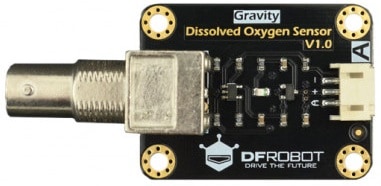

信號轉換板

信號轉換板有一個BNC 連接器,可以直接連接到 Galvanic Probe。信號轉換器板基本上將微小的電壓差放大為可被 Arduino 檢測到的可讀信號。信號轉換板即插即用,兼容性好。

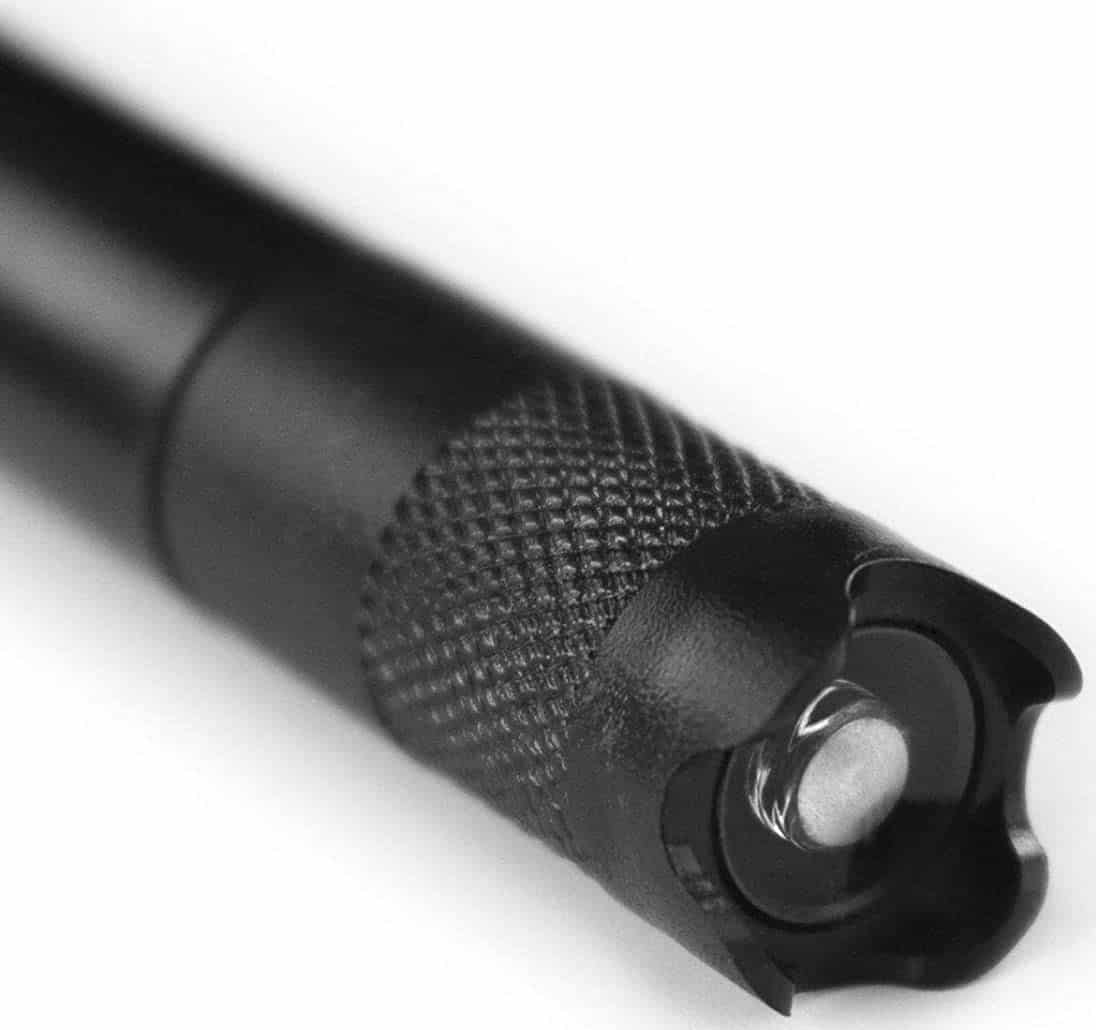

膜帽覆蓋

傳感器尖端由填充溶液的膜帽覆蓋。膜帽中的透氧膜敏感且易碎。處理時要小心。應避免使用指甲和其他尖銳物體。它可以很容易地集成到任何控製或檢測系統中。

特性和規格

1.工作電壓:3.3 ~ 5.5V
2.輸出電壓:模擬 0 ~ 3.0V
3.傳感器類型:電流探頭
4.檢測範圍: 0 ~ 20mg/L
5.響應時間:高達98%全響應,90以內秒 (25℃)

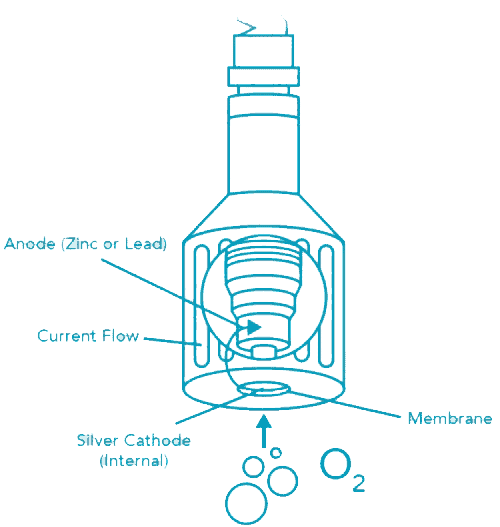

溶解氧傳感器的工作

電溶氧傳感器由兩個電極組成:陽極和陰極。這兩個電極都浸入電解質中(傳感器主體內部)。透氧膜將陽極和陰極與被測水隔開。

滲透膜允許樣品水中的氧氣擴散到傳感器中,並在陰極處被還原。這種化學反應產生電信號,電信號從陰極傳到陽極,然後進入溶解氧測量儀。在陰極消耗氧氣會在膜上產生一個壓力差,該壓力差會根據樣品中氧氣的分壓而變化。因此,隨著氧氣濃度的增加,分壓和擴散速率也會增加,儀器的電流也會成比例增加。
