Jetson Nano 全功能金屬機箱 Jetson Nano Case (C)組裝步驟

Jetson Nano 全功能金屬機箱 組裝線上說明 Jetson Nano 全功能金屬機箱 Jetson Nano Case (C)組裝步驟

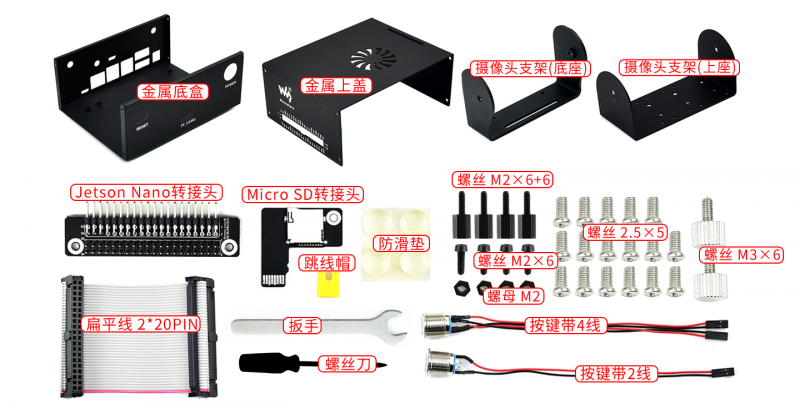

Jetson Nano Case (C)組裝步驟 組裝前，可以先確認一下所有配件齊全

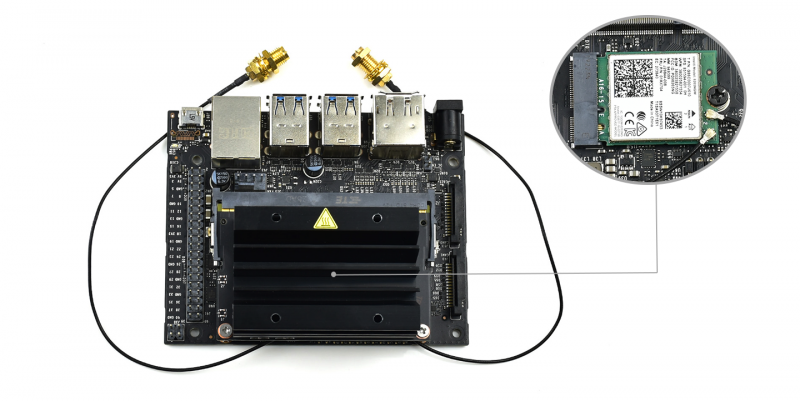

步驟1， 將Jetson Nnao 的核心板拆下，組裝好無線網卡。裝好無線網卡之後，將核心板裝回。

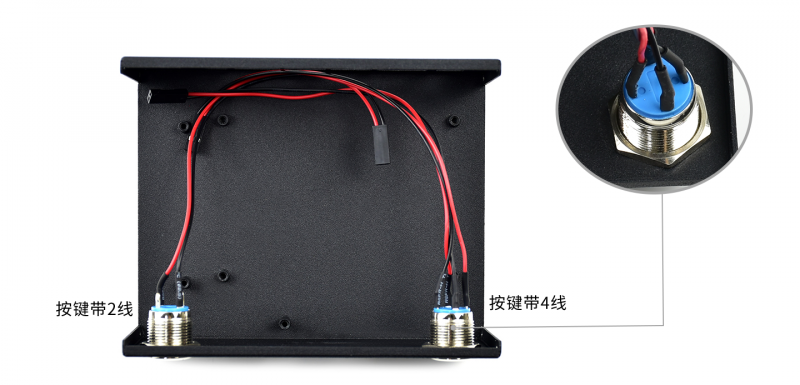

步驟2：將按鍵裝入金屬底盒，注意四線按鍵是裝在Power位置，兩線的裝在Reset 位置

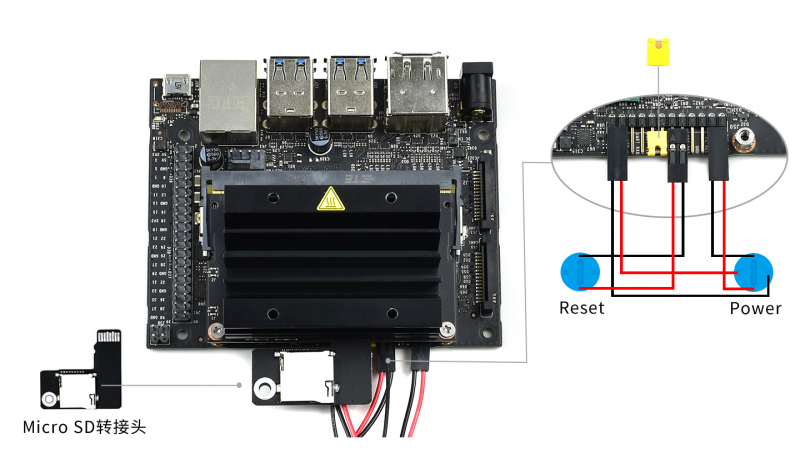

步驟3：將按鍵接線接到Jetson Nano上，請根據示意圖連接.然後將micro SD卡轉接板插入Jetson Nano的SD卡卡槽中，按一下確保轉接板已經插緊。

注意在取下這個轉接板的時候，需要按一下，確保轉接板已經彈出，然後再拔出，不能直接硬拔，否則容易損壞卡槽

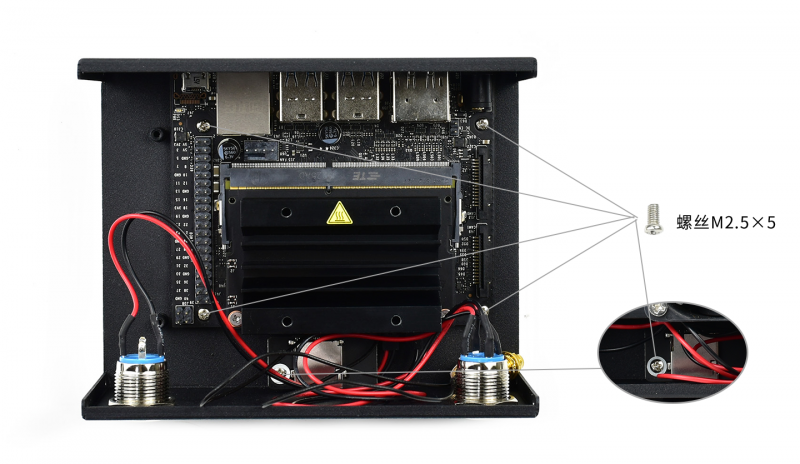

步驟4：調整一下線，將Jetson Nano固定到金屬底盒上，用螺絲固定住，同時用螺絲將micro SD卡轉接板固定好。

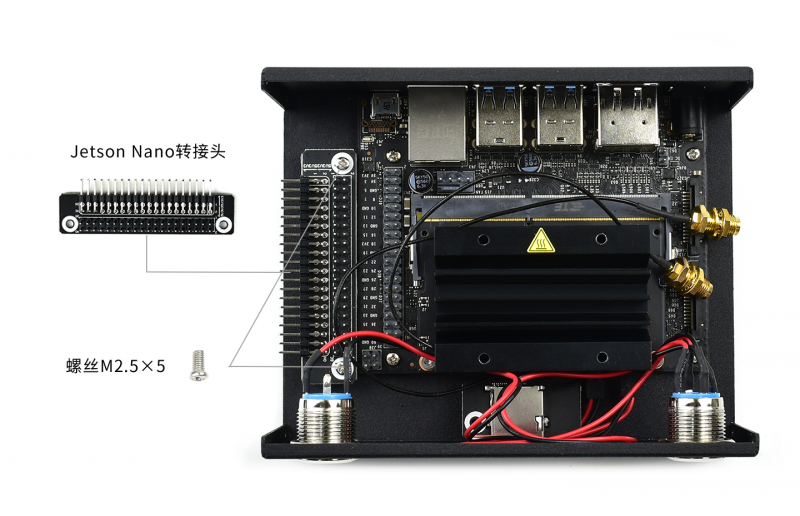

步驟5：將Jetson Nano GPIO轉接板裝入金屬底盒，用螺絲固定

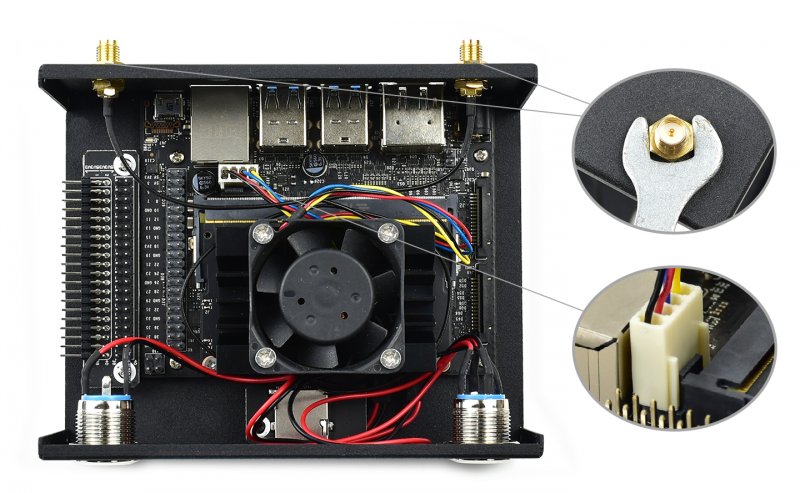

步驟6：將無線網卡的天線所在金屬底盒上，並將散熱風扇裝入Jetson Nano

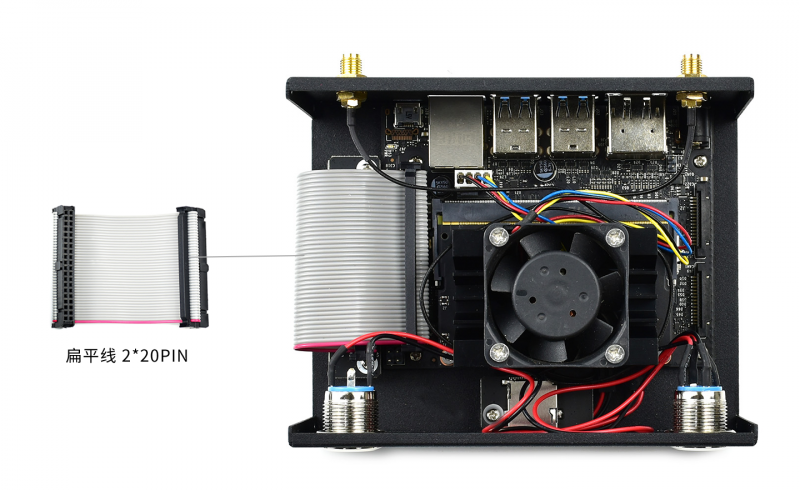

步驟7：用扁平線連接Jetson Nano和轉接板

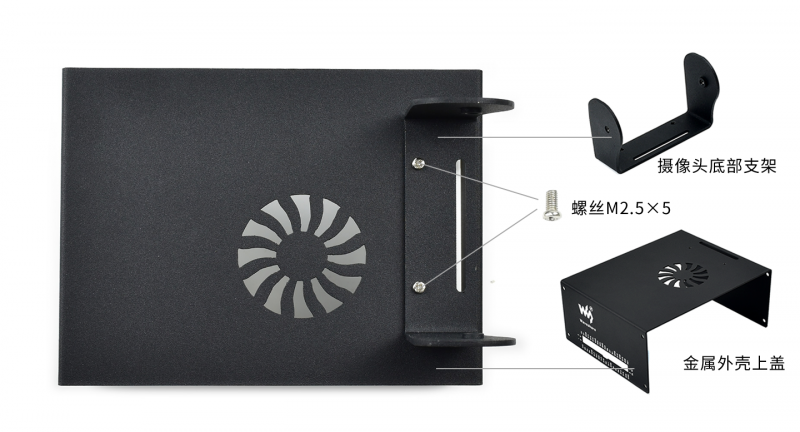

步驟8：將攝像頭底部支架用螺絲固定在金屬上蓋上

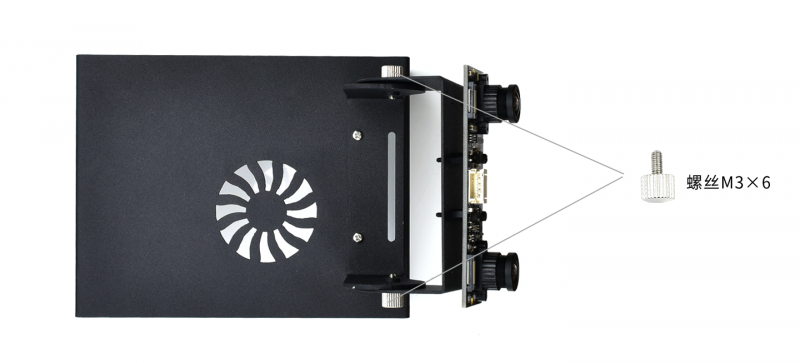

步驟10：將攝像頭支架用滾花螺絲固定好, 可以根據自己的情況調整好角度再鎖緊

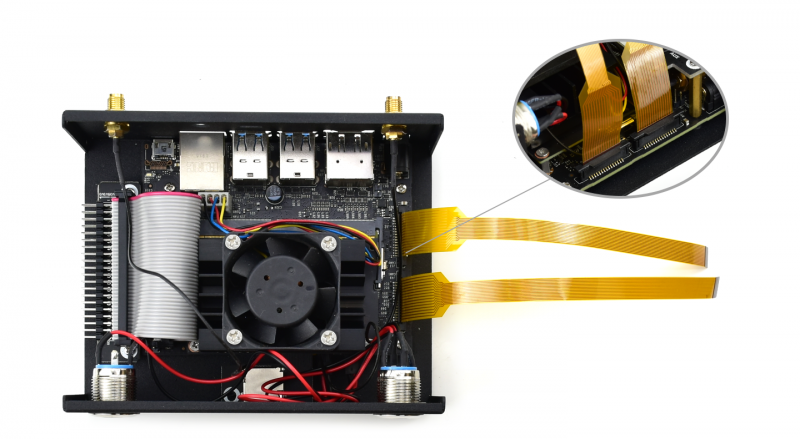

步驟11：將攝像頭排線插入攝像頭接口（可以先從攝像頭上取下來）

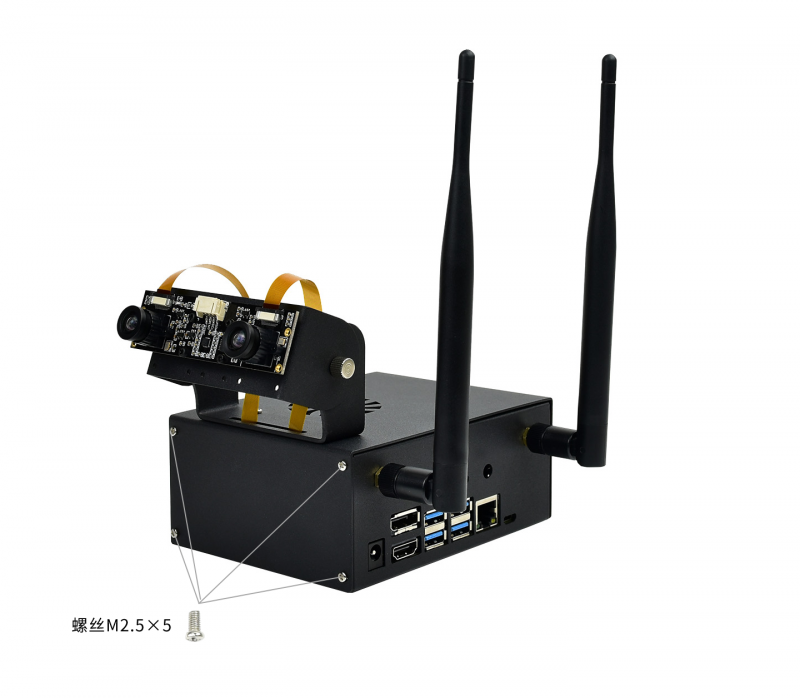

步驟12：將金屬盒組裝好，接好攝像頭，同時將膠棒天線接上


組裝說明手冊 Jetson_nano_case_(C)_assembly
