在前一章節介紹如何安裝 Arduino IDE 之後，現在我們要針對 NodeMCU V3 ESP8266 這塊開發板進行事前的安裝與驅動。
使用 ESP8266 的簡單方法是使用 Arduino IDE 來進行程式開發，本 ESP8266 Arduino 課程向您展示如何將驅動程序安裝到 Arduino IDE 中以對 ESP8266 進行編程。然後它會向您展示一個使用 wifi 的範例草圖。

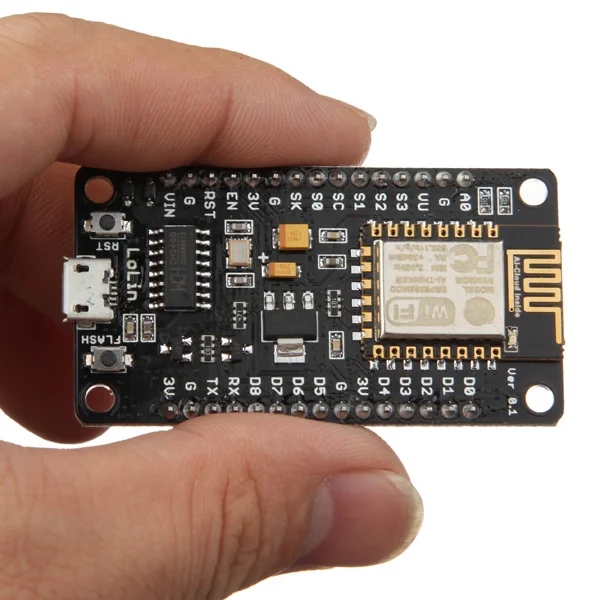

NodeMcu Lua V3 WIFI 物聯網開發板 是基於ESP-12E開發的 NodeMCU，採用CH340晶片USB介面資料傳輸穩定。本開發板包括軔體固件和開發板，集成了GPIO，PWM，IIC，1-Wire和ADC等功能，可快速整合電腦、手機或其他 WiFi 相關裝置。
產品規格：
- 支持無線802.11 b/g/n 標準
- 支援STA/AP/STA+AP 三種工作模式
- TCP/IP協議棧，支持多路TCP Client連接
- D0~D8，SD1~SD3：可用作GPIO，PWM，IIC等，驅動能力15mA
- AD0：1路ADC
- 電源輸入：4.5~9V（勿超過10V），支援USB供電，提供USB調試介面
- 工作電流：持續發送：70mA（200mA 最大），待機：＜200uA
- 傳輸速率：110-460800bps
- 支援UART/GPIO數據通信介面
- 支持遠程固件升級（OTA）
- 支援Smart Link 智慧聯網功能
- 工作溫度：-40℃~＋125℃
- 驅動形式：雙路大功率H橋驅動
特點：
- 開源，互動式，可編程，低成本，簡單，智慧，WI-FI硬體
- 像Arduino一樣操作硬體IO
- 提供硬體的高級介面，可以將應用開發者從繁複的硬體配置、寄存器操作中解放出來。用互動式Lua腳本，像arduino一樣編寫硬體代碼！
- 用Nodejs類似語法寫網路應用
- 事件驅動型API極大的方便了用戶進行網路應用開發，使用類似Nodejs的方式編寫網路代碼，並運行於5mm*5mm大小的MCU之上，加快您的物聯網開發進度。
- 超低成本的WI-FI模組
- 用於快速原型的開發板，集成了ESP8266 WIFI晶片。我們為您提供性價比最高的物聯網應用開發平臺。

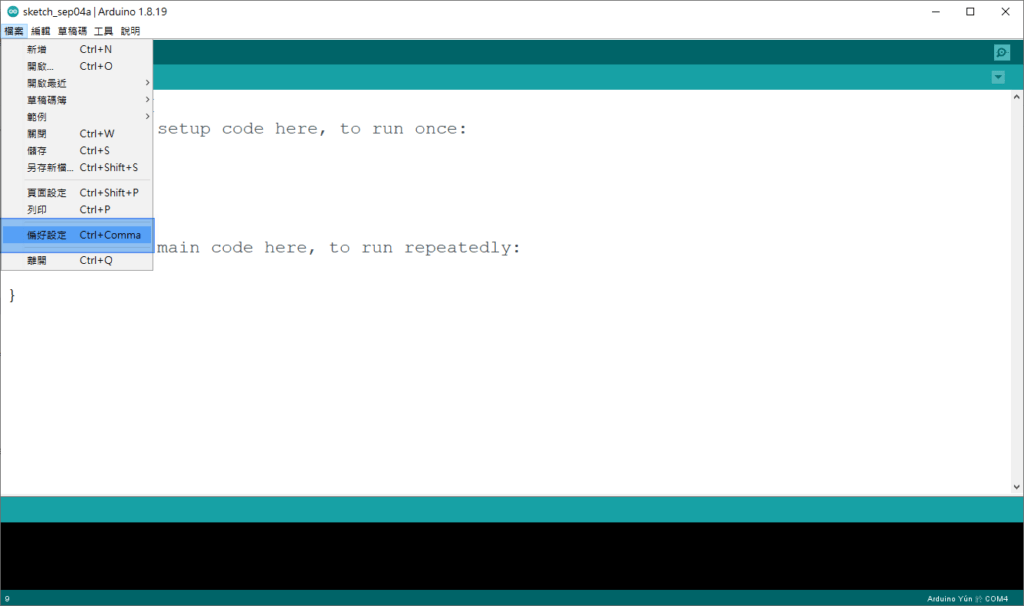

開啟您於上一章節安裝的 Arduino IDE ，於檔案的功能區內看到 【偏好設定】這個選項並開啟。

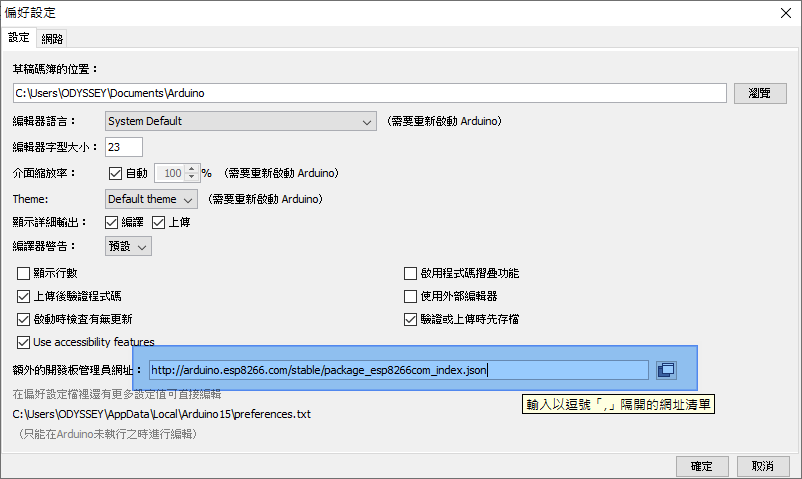

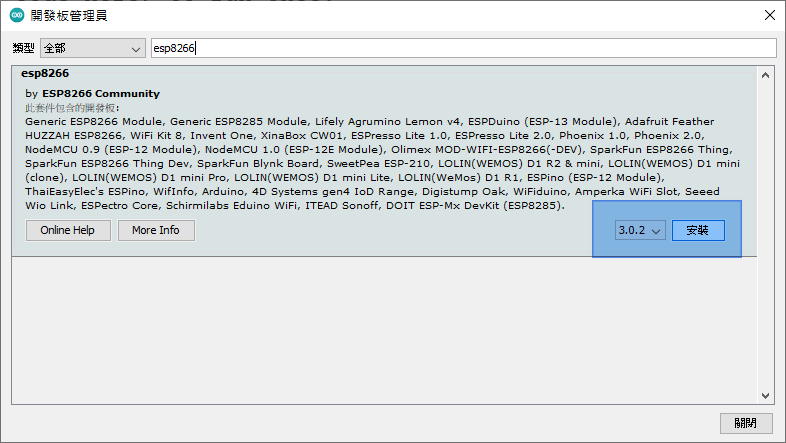

如下圖，找到【額外的開發板管理員網址】並於該欄位輸入http://arduino.esp8266.com/stable/package_esp8266com_index.json 並點擊確認。

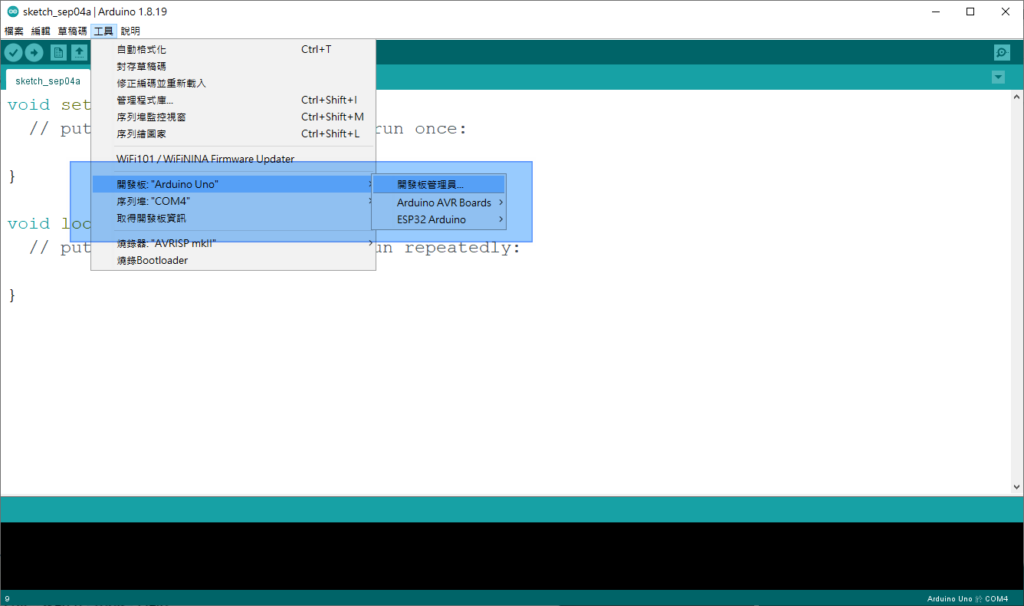

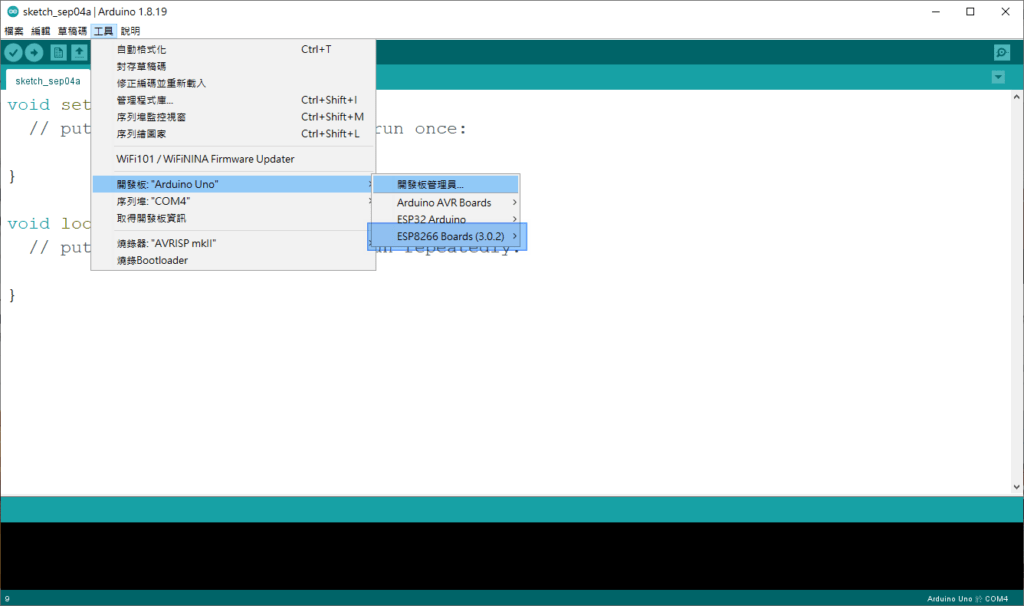

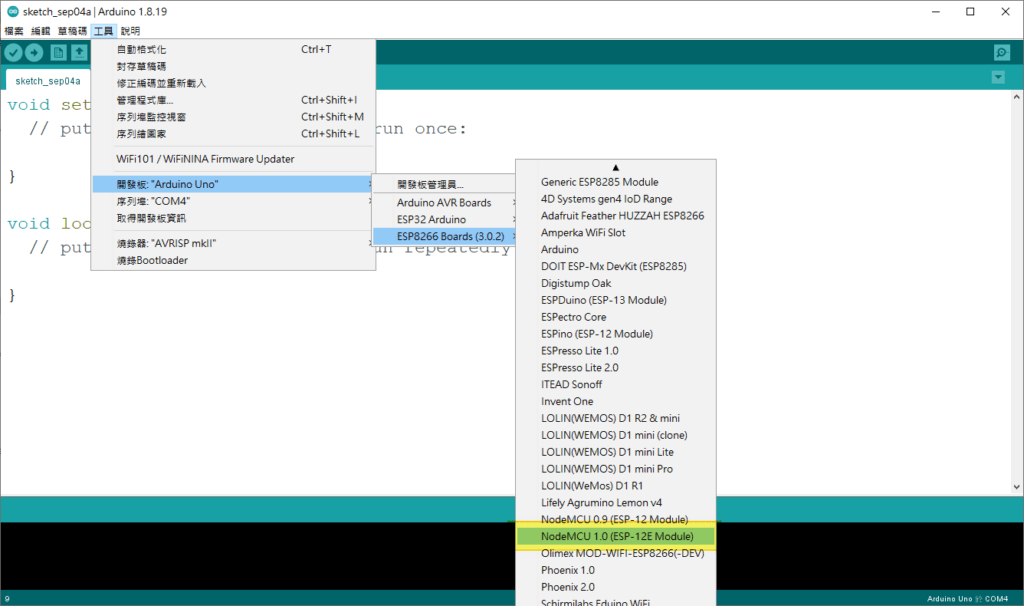

待安裝完成後，您可以再次開啟 Arduino 上方選單區中的【工具】選項。您就可以看到已經擴展的 ESP8266 Boards (3.0x) 選項，裡面有很多種開發板，我們要選擇的是 【NodeMCU 1.0(ESP-12E Module)】
現在您可以使用 NodeMCU 開發板做任何您想做的事情，以下我們先測試最簡單的點亮內建 LED 的範例，確認板子是否正確安裝與驅動。

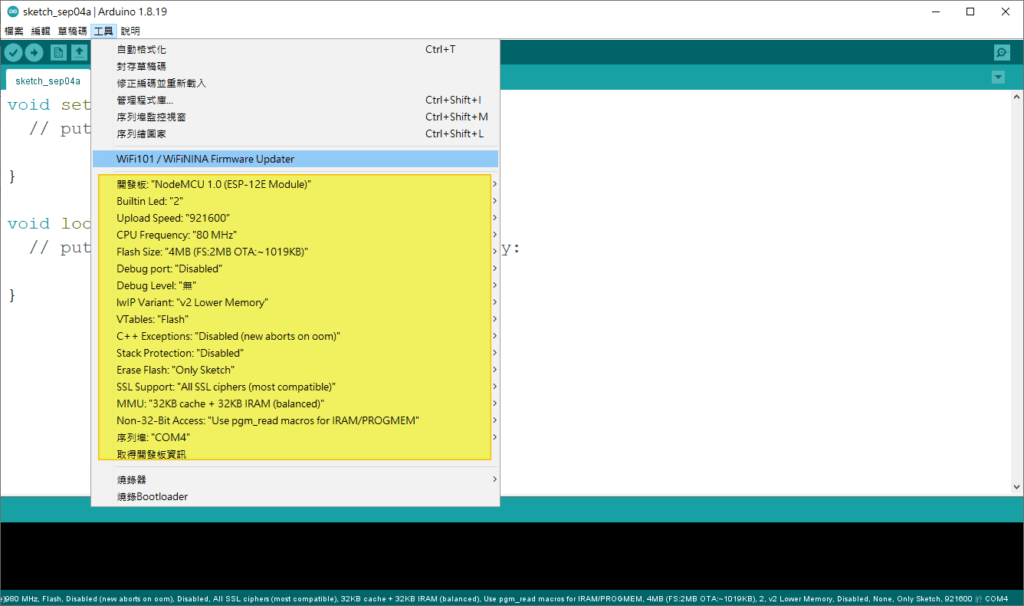

- 在 arduino IDE goto tools>Boards>select NODEMCU 1.0 (ESP - 12E Module)

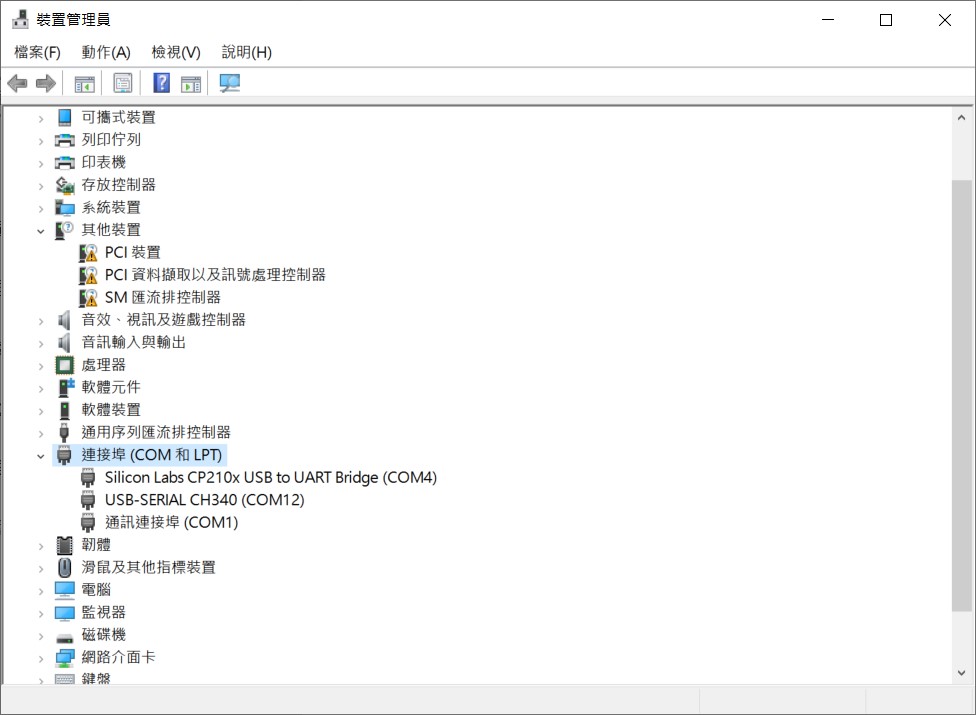

- 再次轉到工具並選擇 NodeMCU 開發板對應的 Com Port 端口。 這點很重要，如果您不確定對應的端口，可以嘗試針對 NodeMCU 進行 USB 傳輸線的拔插對比看看，多了哪一個 Com Port，或者從電腦的裝置管理員來確認，NodeMCU V3 採用 CH340 為USB管理晶片，所以在裝置管理員應該可以看到如下的截圖，在這裡筆者的電腦對應為 com12 這個編號。
讓 NodeMCU 板載的 LED 進行閃爍，以下為程式碼。
|
|
void setup() { // initialize digital pin LED_BUILTIN as an output. pinMode(LED_BUILTIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW delay(1000); // wait for a second } |
