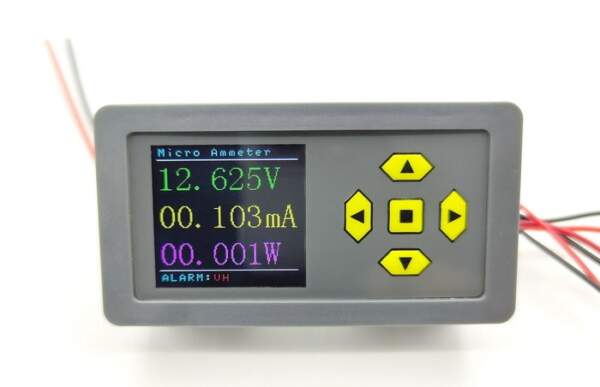

µA 微安直流 DC 彩屏數顯高精度電壓電流表頭 支持 RS485MODBUS 採集與報警輸出

描述

µA 微安直流 DC 彩屏數顯高精度電壓電流表頭 支持 RS485MODBUS 採集與報警輸出

• 可同時測量電壓、電流、功率、帶報警輸出(可接指示燈、蜂鳴器、繼電器輸出）
• 被測電壓範圍：0.1-30V
• 系統供電：7-24V
• 電流範圍：0-3A （最小分辨率1uA，量程自動切換，低於3mA切換測量微安檔，請勿過載使用）
• 精度：電流0.5% ±3個字、電壓0.5%±3個字
• 支持標準Modbus RTU協議，通訊方式RS485
• Modbus通訊協議功能可以設置1-254個設備地址
• 產品尺寸： 79*43*33MM
• 安裝開孔：76*39MM
• 重量：42G

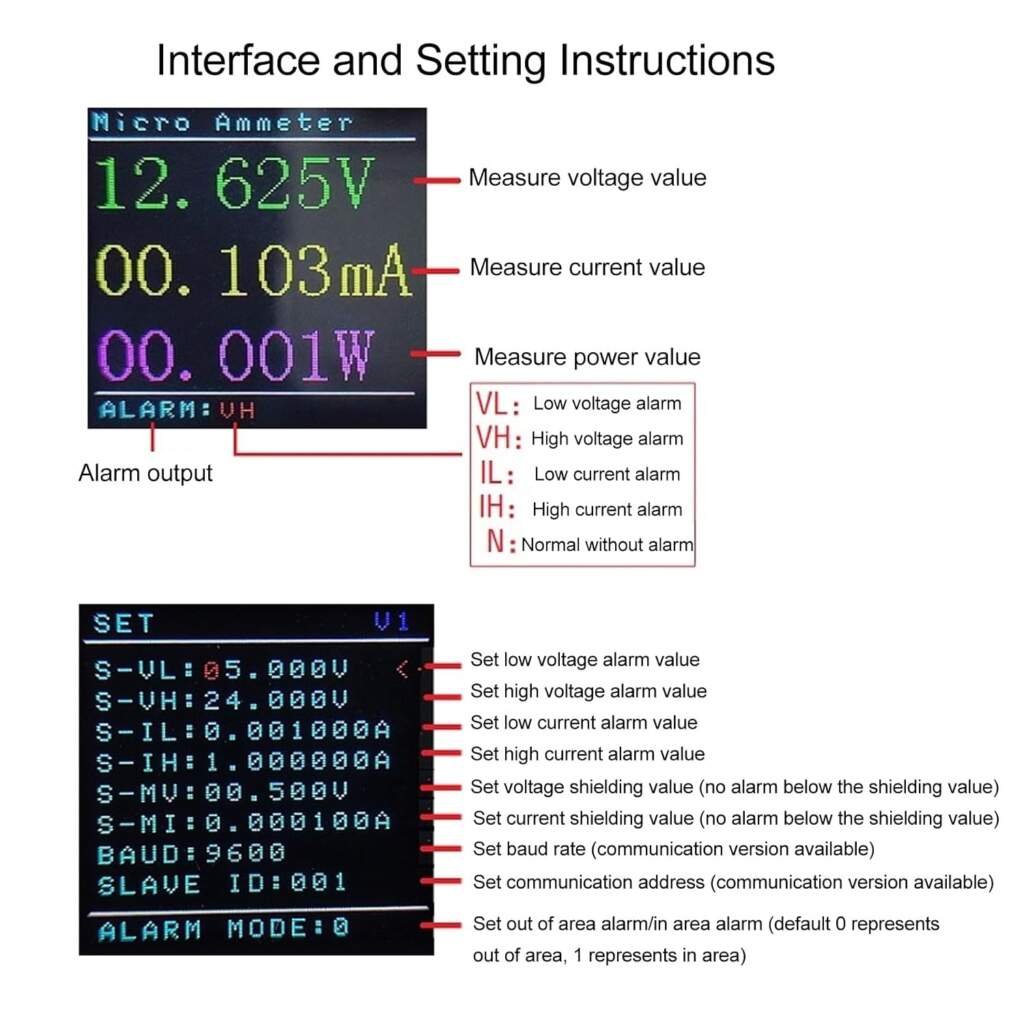

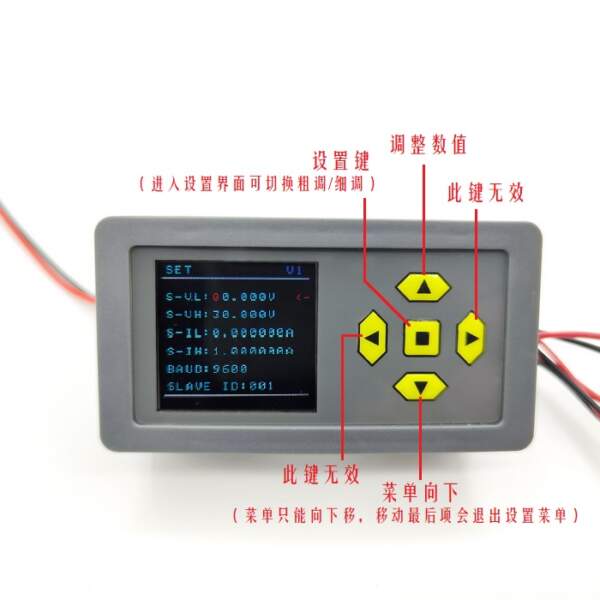

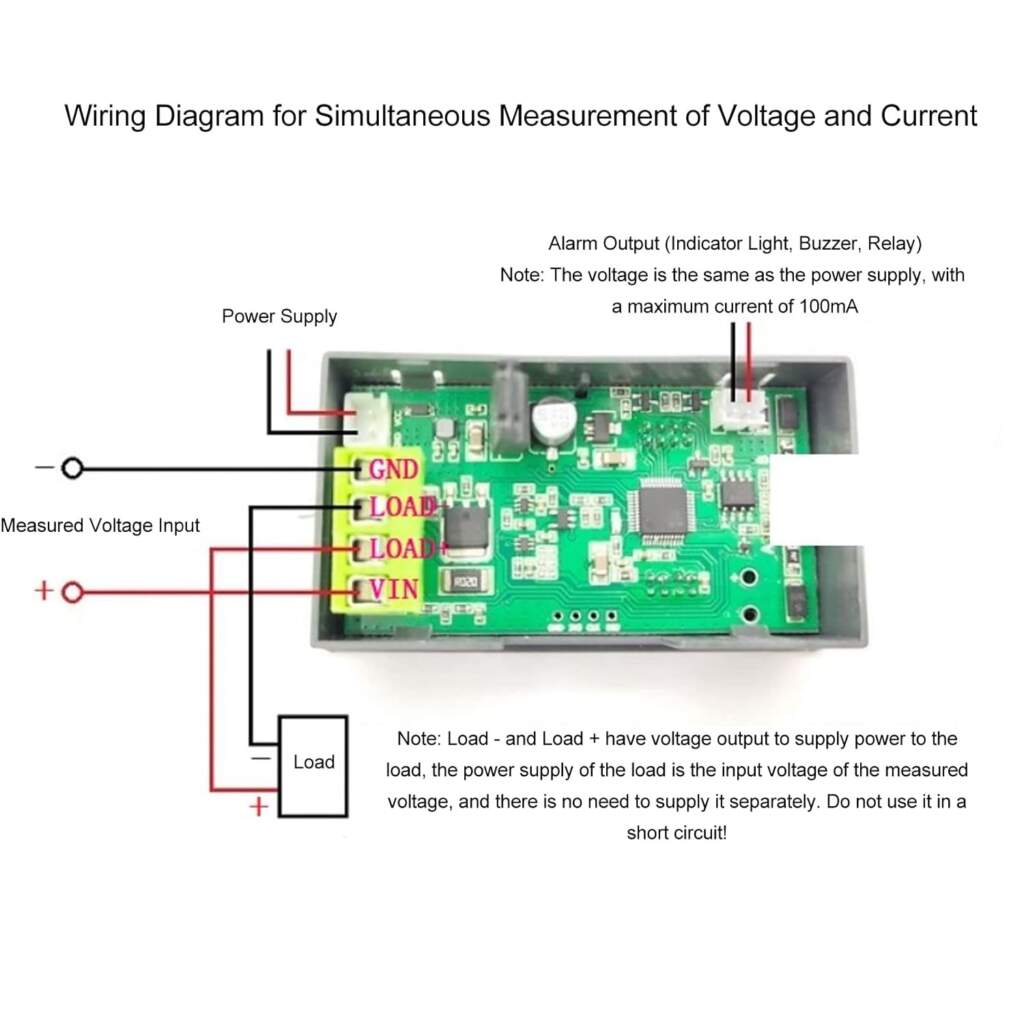

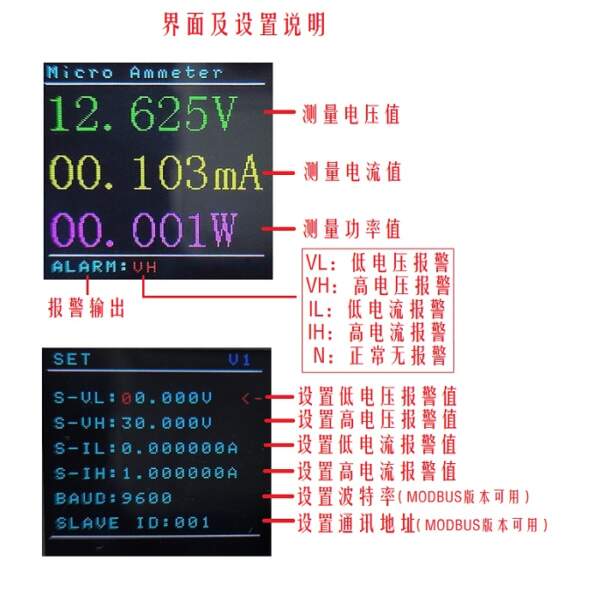

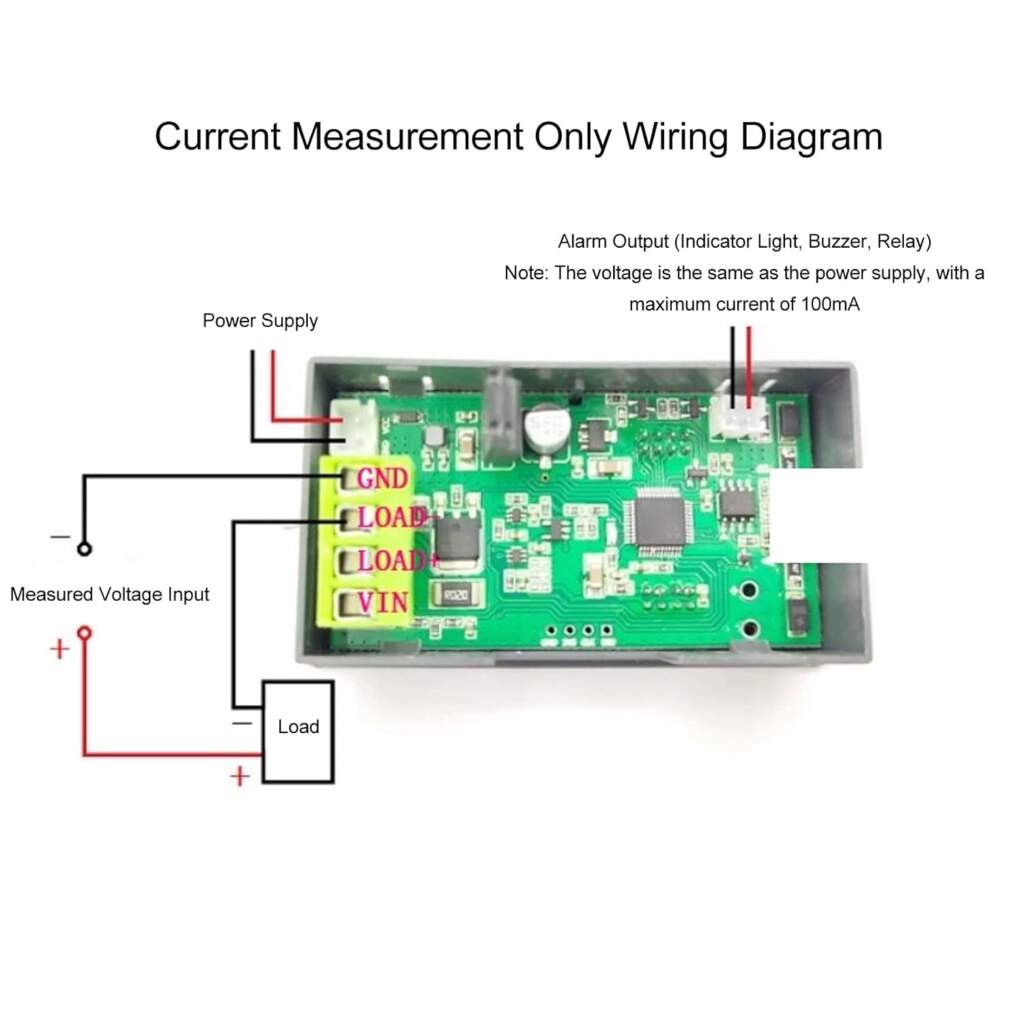

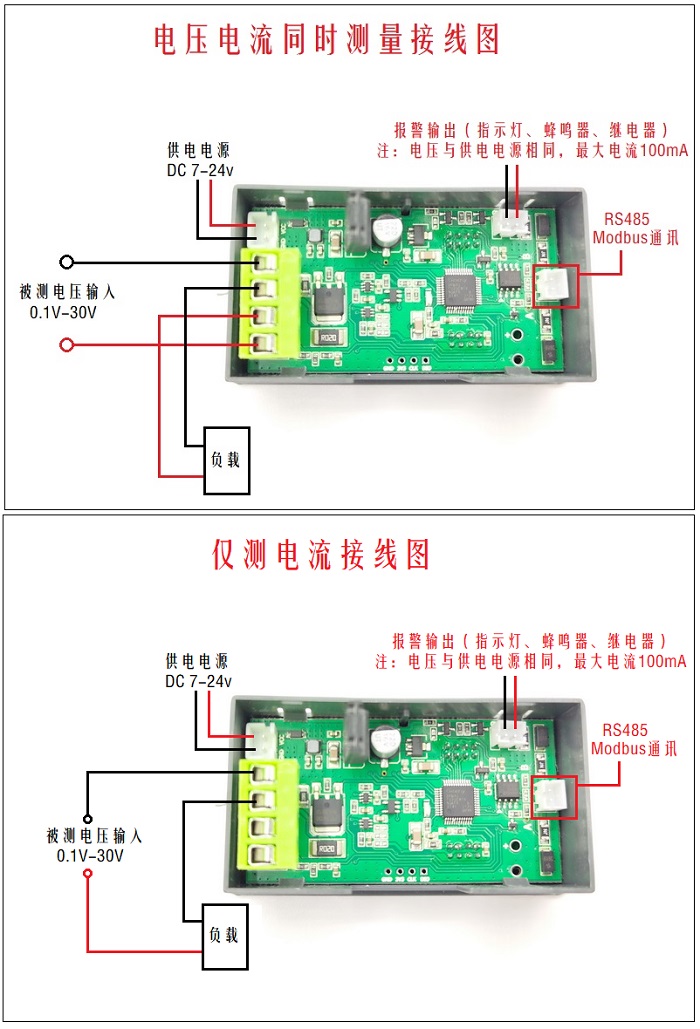

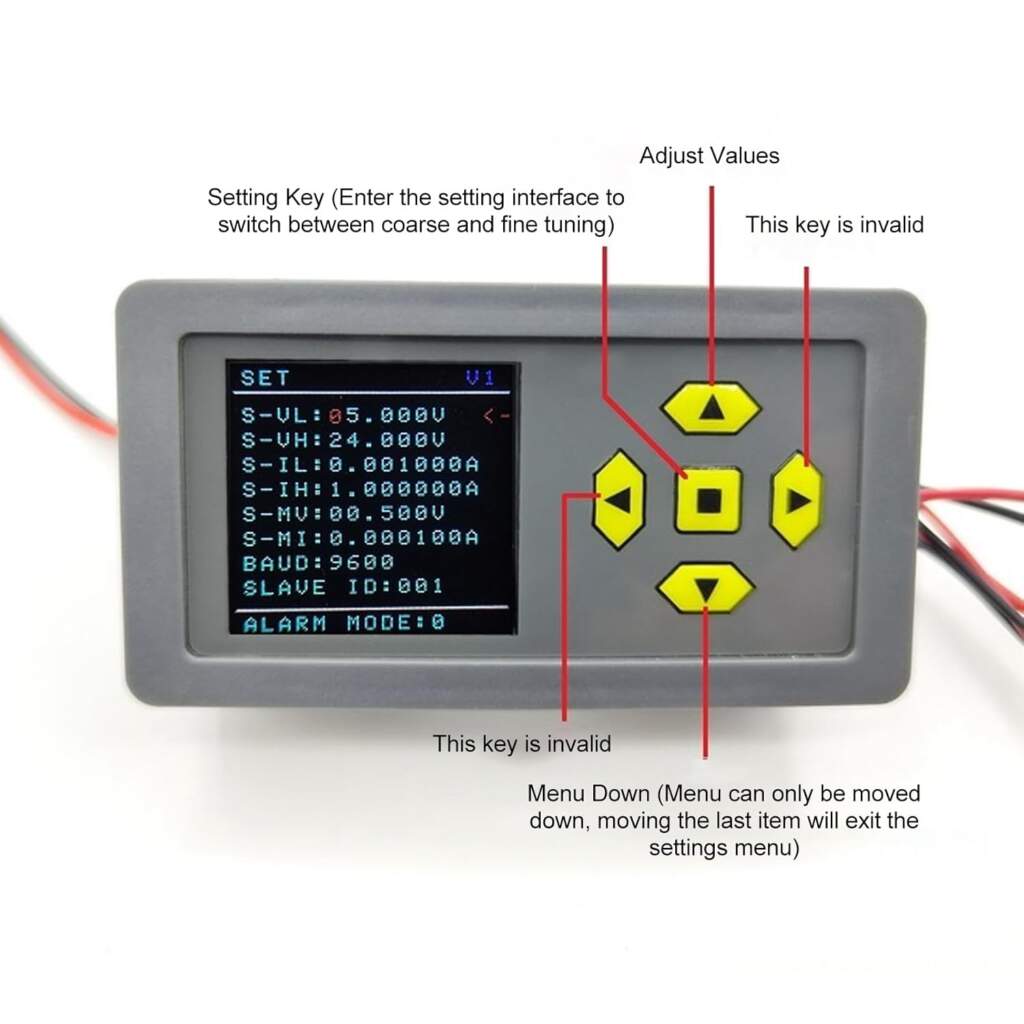

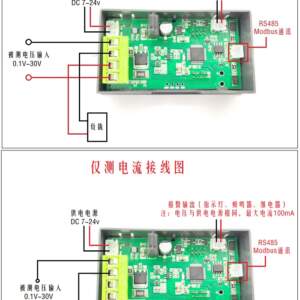

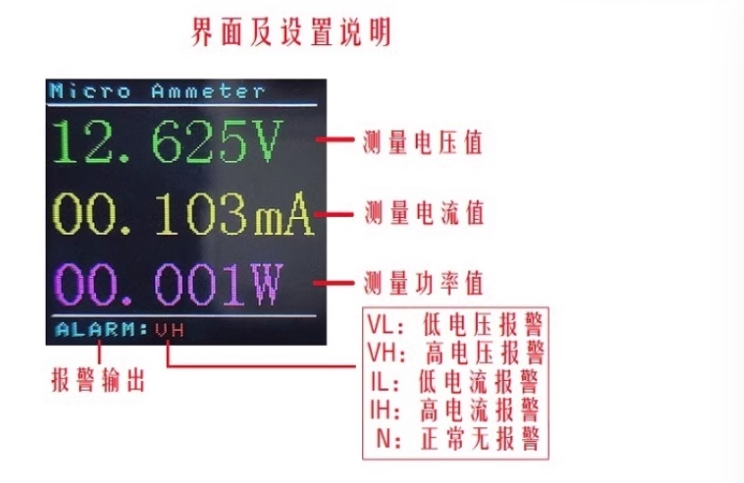

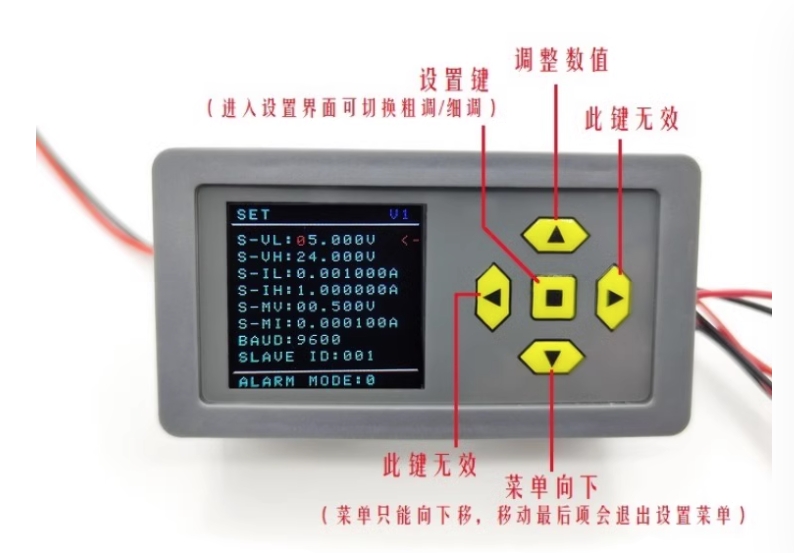

說明及接線圖:

Modbus測試說明:

  1.連接硬件

連接RS485串口，A連接A，B連接B，按接線圖接上供電、被測電壓及負載

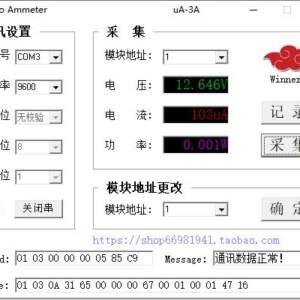

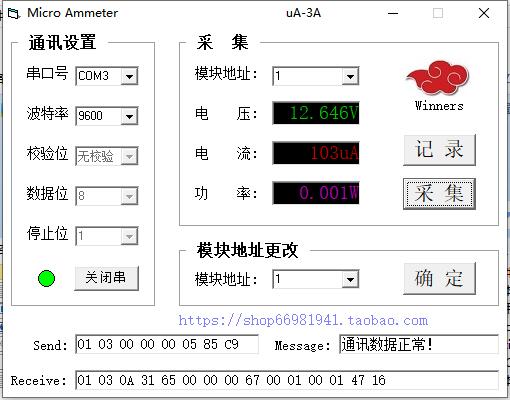

  2.軟件設置:

在＂通訊設置＂欄設置好串口號，打開串口。

在＂模擬量採集＂欄設置好模塊地址（默認地址為”1″，在不清楚模塊地址的情況下，可以在＂模塊地址更改＂項中進行模塊地址更改）

在＂採集＂欄點擊＂採集＂命令就可以了。

如出現＂通訊錯誤＂確認RS485接口A、B端是否反接。
