副廠 Leonardo R3 開發板 ATmega32u4 與原廠相近品質

描述

副廠 Leonardo R3 開發板 ATmega32u4 與原廠相近品質

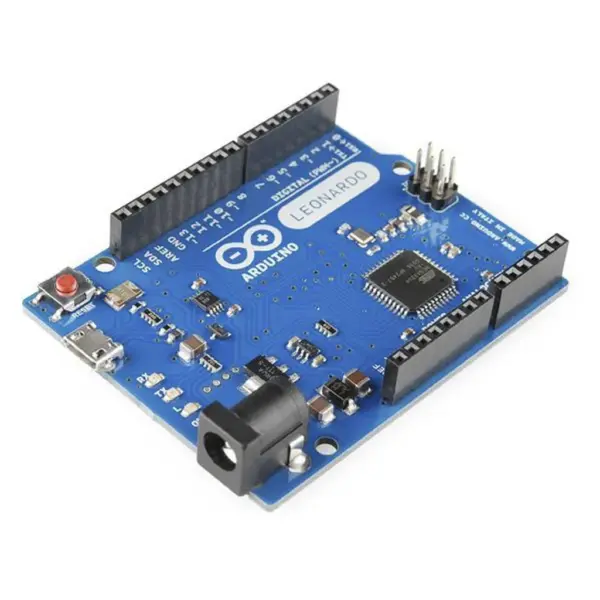

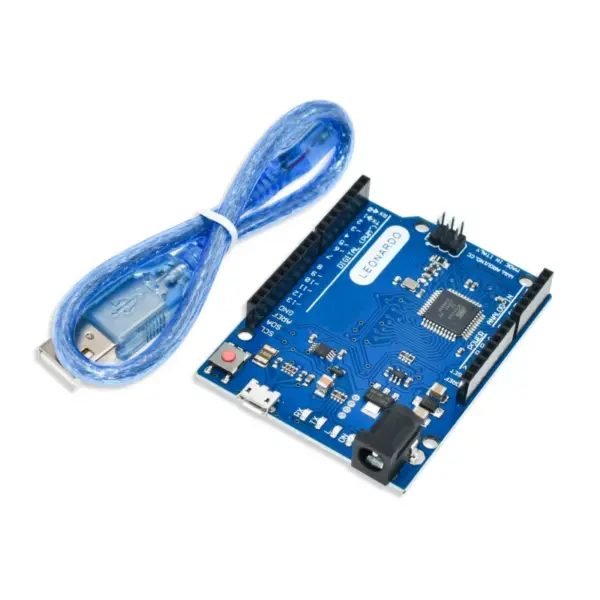

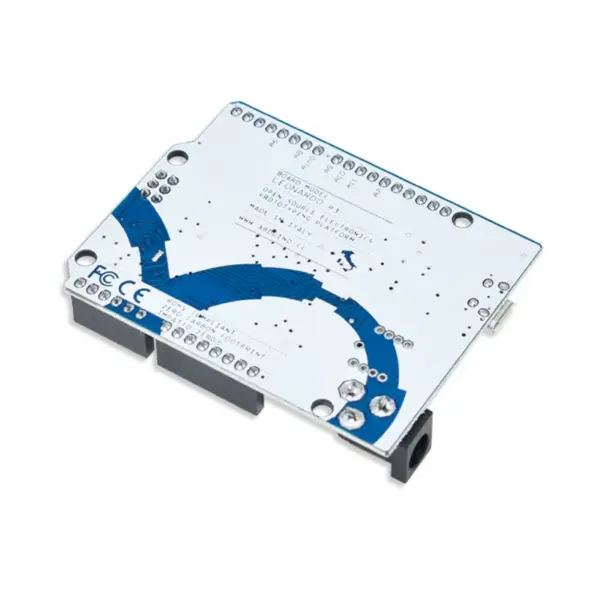

• Arduino Leonardo R3 開發板 是基於所述 ATmega32u4（微控制器板數據表）。它具有20個數字輸入/輸出引腳（其中7個可用作PWM輸出，12個用作模擬輸入），一個 16 MHz 晶體振盪器，一個微型USB連接，一個電源插孔，一個ICSP插頭和一個複位按鈕。它包含支持微控制器所需的一切; 只需使用USB電纜將其連接到計算機，或使用AC-to-DC適配器或電池為其啟動。
• Leonardo 與之前的所有主板都不同， ATmega32u4 具有內置的USB通信功能，無需二級處理器。這樣，除了虛擬（CDC）串行/ COM端口外，萊昂納多還可以在連接的計算機上顯示為鼠標和鍵盤。
• Arduino Leonardo 和Uno相比，Leonardo擁有更多的擴充腳位，可以同時控制更多的周邊，進行更複雜的電路專案。另外在電路設計上亦有差異，由於Uno擁有獨立晶片處理序列埠連串接，因此透過電腦重置Uno時，並不會中斷其USB或序列埠連線；另一方面由於Leonardo的序列埠串接乃透過主處理器以虛擬方式運作，因此編輯程式重置處理器時，Leonardo與電腦的連接將會被中斷，這點請特別注意。

電源規格

Arduino Leonardo可通過micro USB連接或者外部電源供電。自動選擇電源。

外部（非USB）電源可以是AC-DC適配器（壁式），也可以是電池。通過將2.1mm中心正極插頭插入電路板的電源插座即可連接適配器。電池的引線可插入電源連接器的Gnd和Vin排針。

電路板可由6~20V外部電源供電。然而，如果電源電壓低於7V，那麼5V引腳可能會提供低於5V的電壓，電路板也許會不穩定。如果電源電壓超過12V，穩壓器可能會過熱，從而損壞電路板。電壓範圍建議為7~12V。

電源引腳如下：

• VIN .使用外部電源時Arduino板的輸入電壓（與通過USB連接或其它穩壓電源提供的5V電壓相對）。可以通過該引腳提供電壓，或者如果通過電源插座提供電壓，則可通過該引腳使用它。
• 5V .穩壓電源用於為電路板上的微控制器和其他元件供電。可以通過板載穩壓器由VIN供電，也可以由USB或其他穩壓5V電源供電。
• 3V3 .板載穩壓器產生的3.3V電源。最大電流消耗為50 mA。
• GND .接地引腳。
• IOREF .電路板的I/O引腳的工作電壓（即電路板的VCC）。在Leonardo上，該值為5V。

規格說明
