室內微風風速感測器 空調 / IDC / 空調 /排風 效率系統驗證 0-15m/s (0-33.6mph)

描述

室內微風風速感測器 空調 / IDC / 空調 /排風 效率系統驗證 0-15m/s (0-33.6mph)

需要追蹤資料中心或伺服器周圍的氣流狀況嗎？或者確保您的 HVAC（暖通空調）和空氣控制系統正在全功率運行？那麼，SparkFun FS3000-1015 氣流傳感器擴展板可以幫助您解決這些問題，還有更多功能！它的連接非常簡單，而且速度極快（Qwiic 連接）！

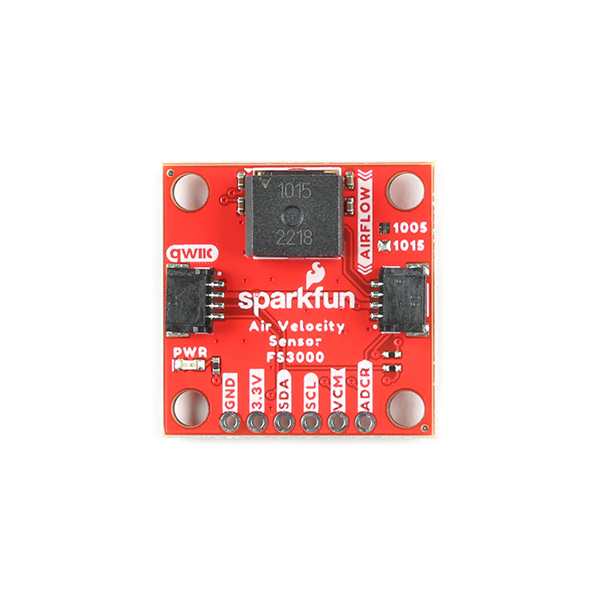

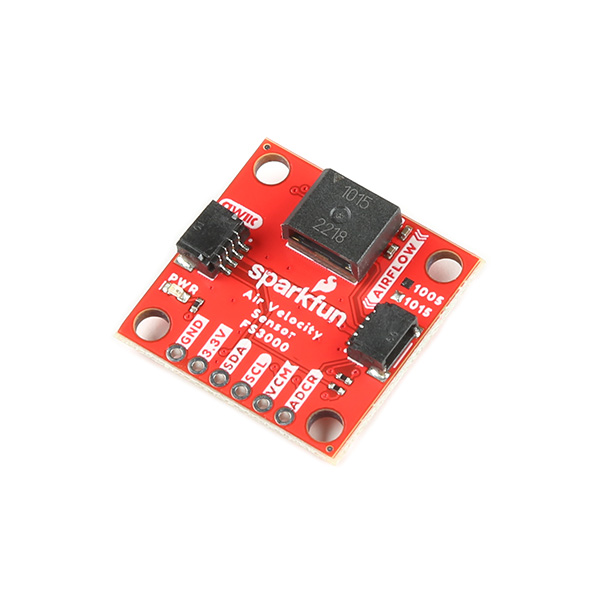

這塊擴展板的核心是瑞薩電子 (Renesas) 的 FS3000-1015 表面貼裝式氣流模組，範圍為 0-15m/s（0-33.6mph），其範圍是 FS3000-1005 的兩倍。該模組採用基於 MEMS 熱電堆的感測器，具備 12 位元解析度的數位輸出，並包含「固態」熱隔離技術和碳化矽塗層，以保護感測器免受磨損和水汽凝結的影響。

我們已經編寫了一個 Arduino 函式庫來幫助您快速上手。您可以通過 Arduino 函式庫管理器搜尋「SparkFun Air Velocity」來下載，或者從 GitHub 倉庫下載 .zip 檔案並從那裡安裝函式庫。

特色與規格

• I2C 位址：0x28
• 氣流速度範圍：0-15m/s（0-33.6mph）
• 準確度：滿量程氣流範圍的 5%
• 解析度：12 位元
• 輸入電壓：2.7-3.3V（通常透過 Qwiic 供應 3.3V）
• 平均電流消耗：10mA
• 2 個 Qwiic 連接器
• 電源 LED
• 跳線
• LED
• I2C
• ADC-REF

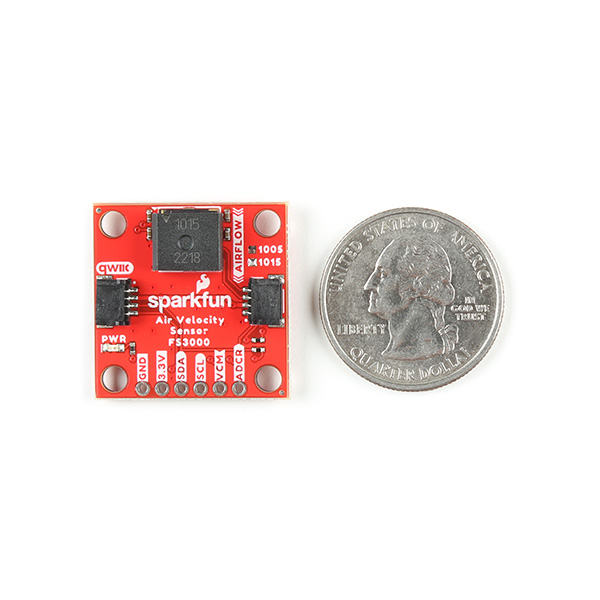

• 板子尺寸：1.00 英吋 x 1.00 英吋

文件與資源

• 示意圖
• 鷹檔案
• 電路板尺寸
• 連接指南
• 資料表(FS3000-1015)
• Qwiic 資訊頁面
• Arduino 庫
• GitHub 硬體倉庫

SparkFun Air Velocity Sensor Breakout – FS3000-1015 (Qwiic)

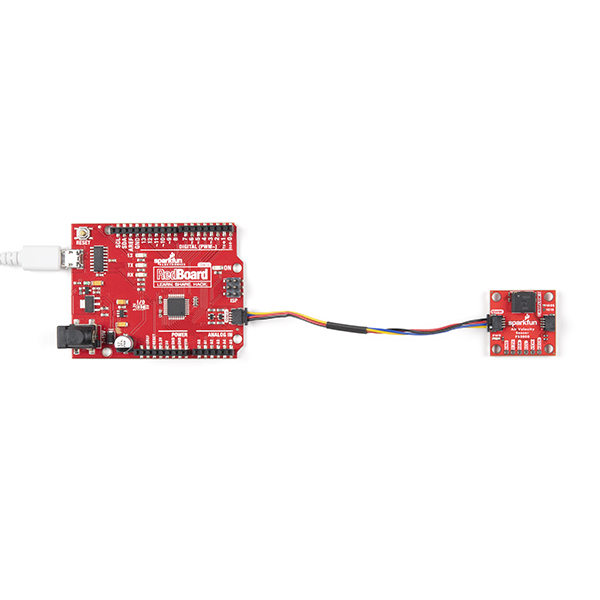

Need to keep track of the airflow in your data center or around your servers? How about making sure your HVAC and air control systems are functioning at full capacity? Well, the SparkFun FS3000-1015 Air Velocity Sensor Breakout can help you with all that and more! It’s super easy and super quick (Qwiic!) to hook up.

This breakout board is focused around Renesas’ FS3000-1015, a surface-mount air velocity module with a range of 0-15m/s (0-33.6mph), which is twice as much as the FS3000-1005. It utilizes a MEMS thermopile-based sensor, features a digital output with 12-bit resolution and comprises a “solid” thermal isolation technology and silicon carbide coating to protect it from abrasive wear and water condensation.

We’ve written an Arduino library to help you get started quickly. You can download the library through the Arduino library manager by searching ‘SparkFun Air Velocity‘ or you can get the GitHub repo as a .zip file and install the library from there.

• I²C address: 0x28
• Air flow speed: 0-15m/s (0-33.6mph)
• Accuracy: 5% of full scale flow range
• Resolution: 12-bit
• Input Voltage: 2.7-3.3V (typically 3.3V via Qwiic)
• Average Current Draw: 10mA
• 2x Qwiic Connectors
• PWR LED
• Jumpers
  • LED
  • I2C
  • ADC-REF
• Board Dimensions: 1.00in. x 1.00in.
