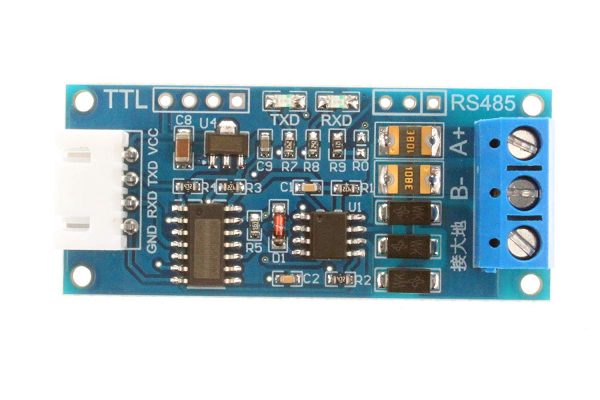

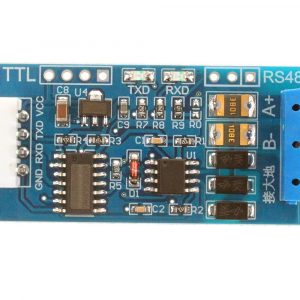

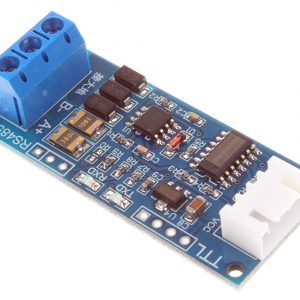

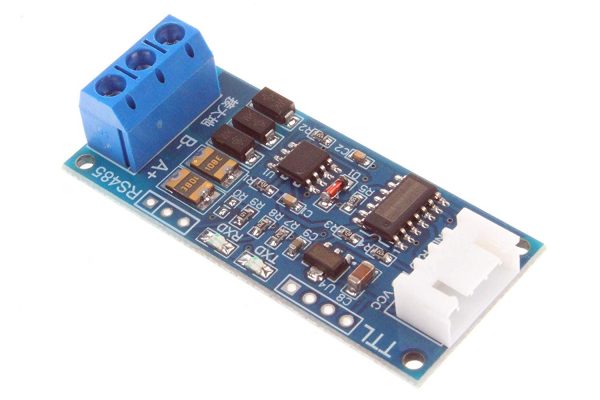

寬電壓型 TTL 轉 RS485 模組 RS485互轉TTL信號單片機串口UART防雷硬體自動流向控制

描述

寬電壓型 TTL 轉 RS485 模組 RS485互轉TTL信號單片機串口UART防雷硬體自動流向控制

寬電壓型 TTL 轉 RS485 模組 實現了TTL信號與RS485信號的互轉，但大家一定要知道，485是半雙工通信，這種通信方式可以實現雙向的通信，但不能在兩個方向上同時進行，必須輪流交替地進行；也就是說，通信通道的每一段都可以是發送端，也可以是接收端，但同一時刻裡，資訊只能有一個傳輸方向。本模組實現了RS485信號的自動流向控制，收發方向自動切換，使用本模組跟您操作串口一樣簡單 串列傳輸速率：110~256000bps

模組亮點：

• （1）寬電壓供電（3.0V~30V），極限電壓33V，建議在30V內使用，最低電壓要高於2.8V。
• （2）相容3.3V與5.0V信號，都能與模組匹配
• （3）有極高的EMC和EMI性能。
• （4）抗干擾能力強，同時採用強大的485防雷設計，工作溫度為-40℃至+85℃。

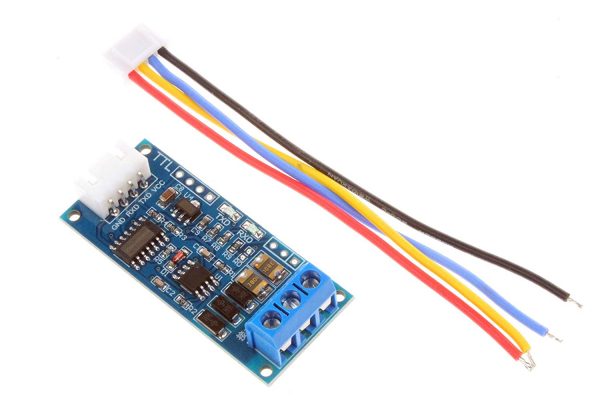

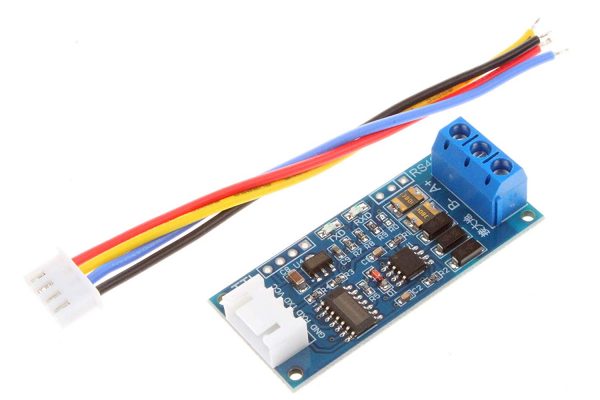

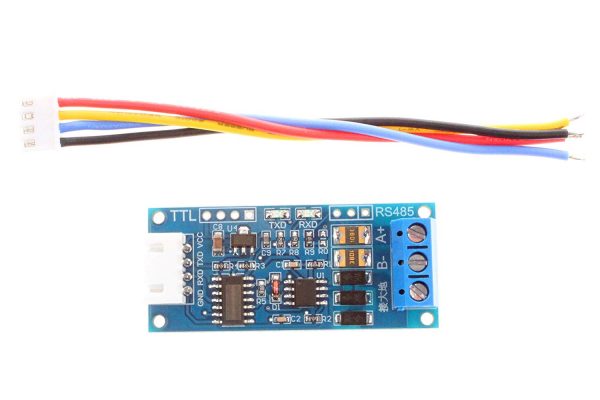

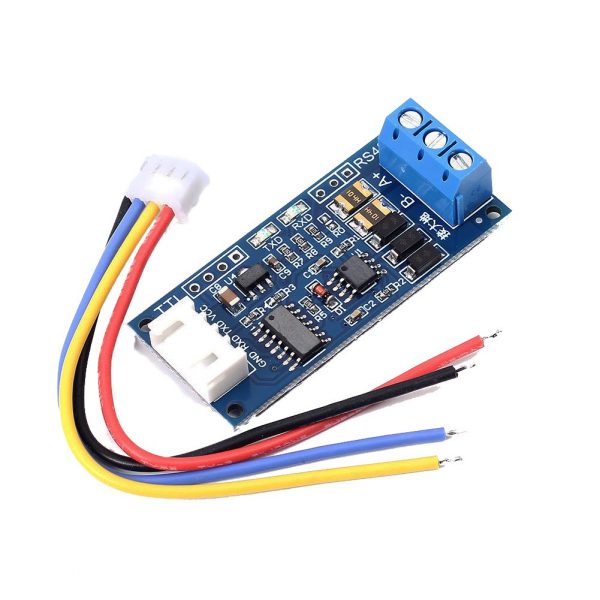

• （5）帶有接線端子和矽膠線，使用非常方便。

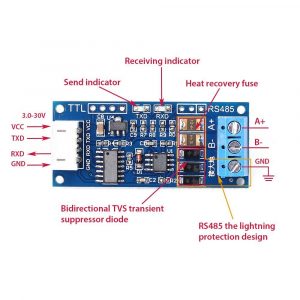

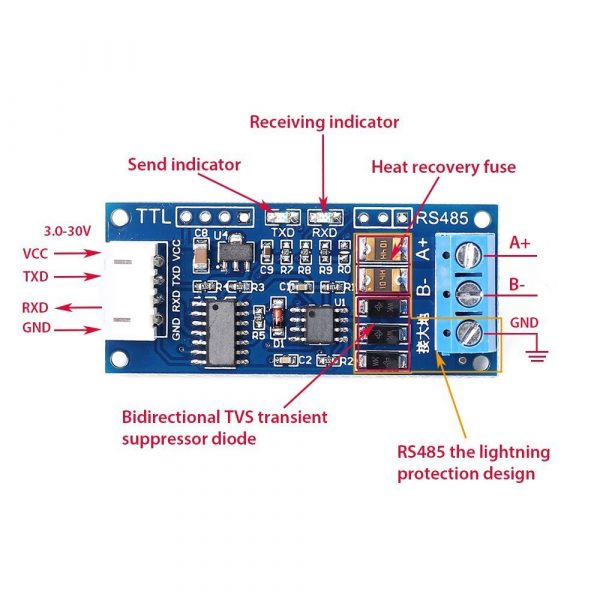

• （6） 具有RXD、TXD信號指示燈

模組特點：

（1）本模組充分考慮了485匯流排防雷設計和抗干擾設計，極高的EMC（電磁相容）、EMI(電磁抗干擾）性能，在野外長距離傳輸時，將模組的“接大地”端接入大地，可以起到很好的抗干擾和防雷的作用，使485匯流排更安全；室內短距離傳輸時可以不接入大地。

（2）帶有標準的2.54間距排針，方便您的二次開發

（3）具有120歐匹配電阻，短接R0即可使能匹配電阻，長距離傳輸時建議短接。

（4）支援多機通訊，同一個網路至少可連接40個節點

（5）可以進行熱插拔，不會出現信號栓死的現象

（6）抗干擾型走線與鋪銅方式，防止信號受到干擾

3.3V 5V TTL to RS485 Converter Board Auto Reverse Surge Protection for Arduino

• TTL to RS485/RS485 to TTL level converter board supporting automatic bidirection communication
• Support surge protection with strong anti-interference ability ensure stable performance
• On-board screw terminal,4p dupont port and extra 2.54mm pin header port for wire connection
• 3V-5.5V wide voltage input and 110-256000pbs wide baud rate with communication indicator
• Board Size: 52 X 23mm/2.05 X 0.91inch(L*W)
