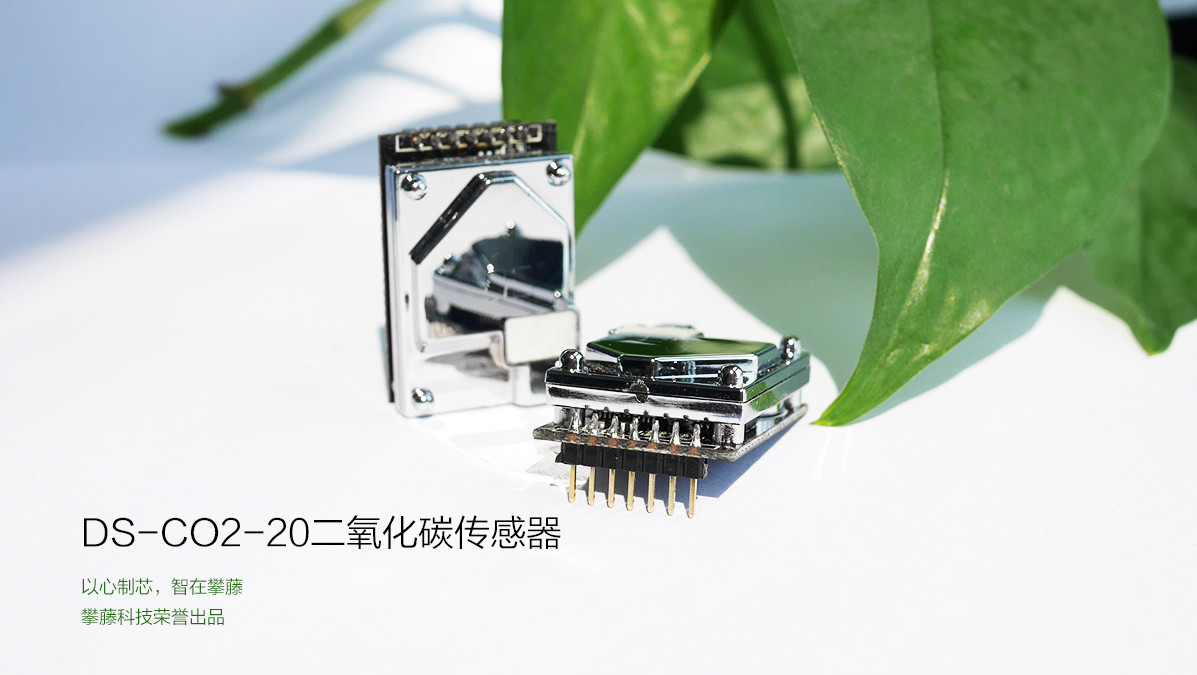

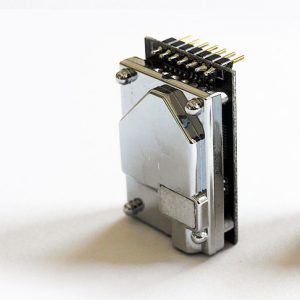

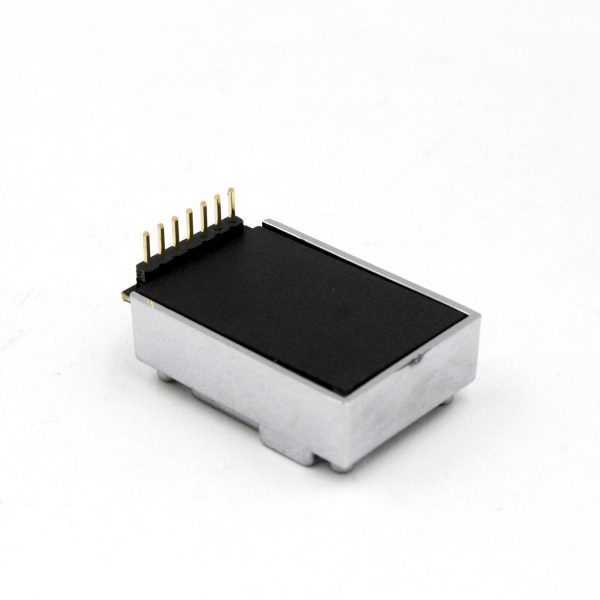

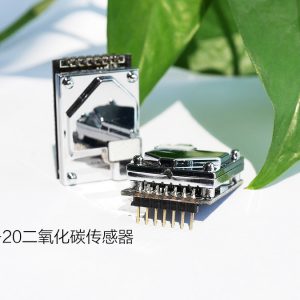

攀藤科技 DS-CO2-20 高精度二氧化碳感測器模組 雙通道精準檢測二氧化碳 PPM 濃度
原始價格：NT$1,450。NT$1,250目前價格：NT$1,250。 (未稅)
- 描述
- 評價 (0)
描述
描述
攀藤科技 DS-CO2-20 高精度二氧化碳感測器模組 雙通道精準檢測二氧化碳 PPM 濃度

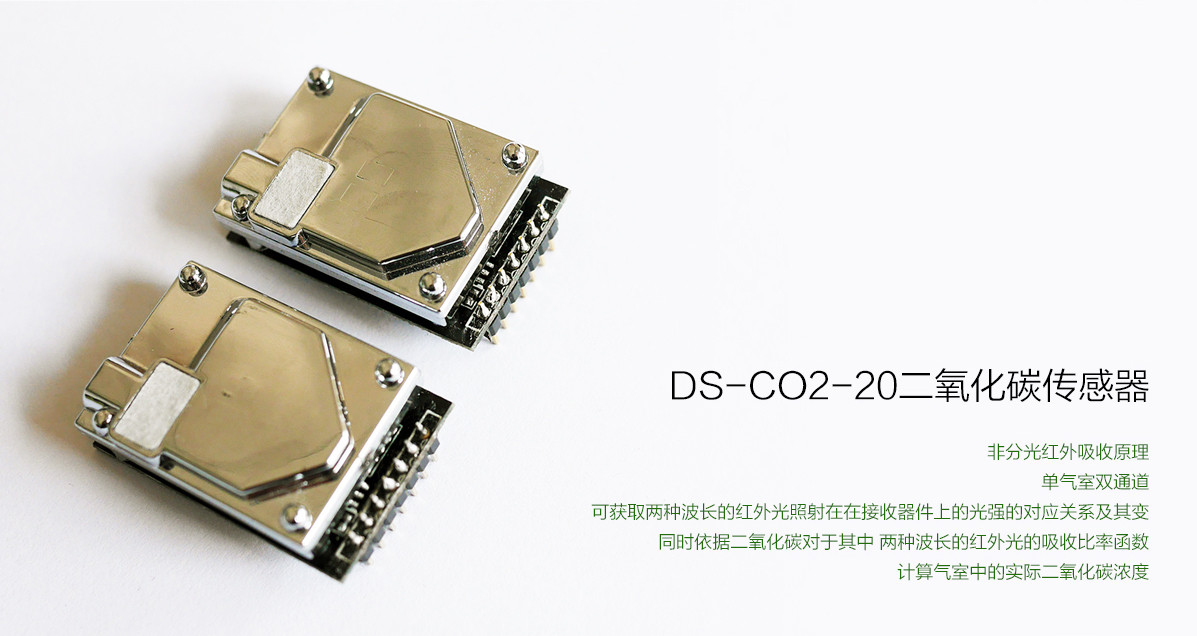

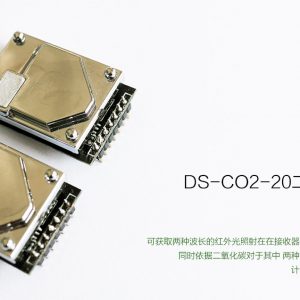

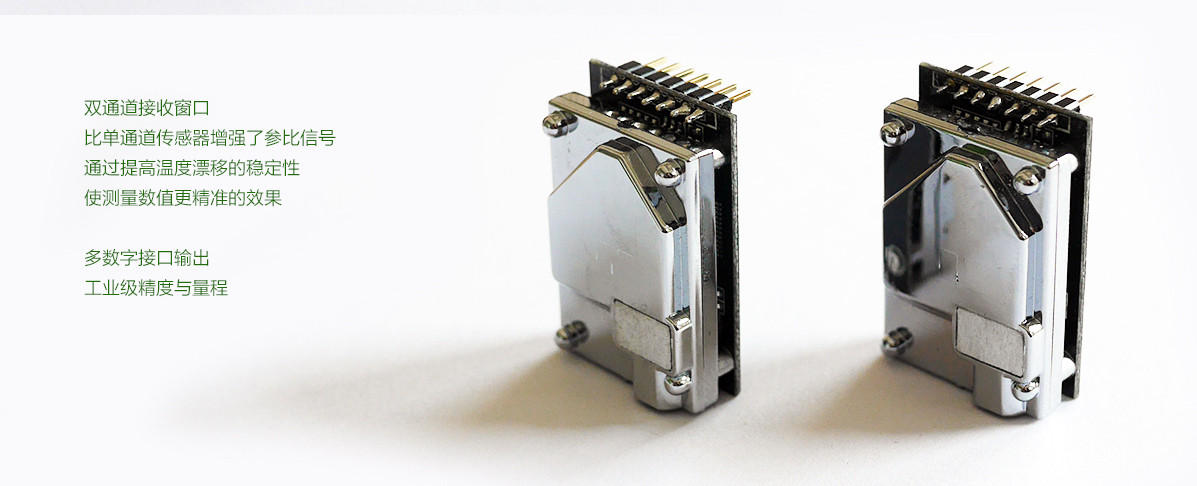

攀藤科技 DS-CO2-20 高精度二氧化碳感測器模組 是一款基於非分光紅外吸收原理的數字式二氧化碳濃度感測器，可連續採集並計算單位體積內空氣中的二氧化碳濃度，並以通用數位介面形式輸出。本感測器可嵌入各種與二氧化碳濃度相關的儀器儀錶或環境改善設備，為其提供及時準確的濃度資料。本感測器採用非分光紅外吸收原理，具有單氣室雙通道，可獲取兩種波長的紅外光照射在在接收器件上的光強的對應關係及其變化，同時依據二氧化碳對於其中兩種波長的紅外光的吸收比率函數，計算氣室中的實際二氧化碳濃度。
| 參數 | 指標 | 單位 |
| 有效量程 | 0~3000 | ppm |
| 最大量程 | 0~5000 | ppm |
| 解析度 | 1 | ppm |
| 精度 | ±（50ppm+5%FS） | |
| 單次回應時間 | ＜3 | 秒（s） |
| 綜合回應時間 | ≤25 | 秒（s） |
| 直流供電電壓 | Typ:5.0 Min:4.5 Max: 5.5 | 伏特（V） |
| 工作電流 | ≤150 | 毫安培（mA） |
| 待機電流 | ≤200 | 微安（μ A） |
| 資料介面電平 | L <0.8 @3.3 H >2.7@3.3 | 伏特（V） |
| 工作溫度範圍 | -40~+85 | 攝氏度（℃） |
| 工作濕度範圍 | 0~99% | |
| 儲存溫度範圍 | -40~+85 | 攝氏度（℃） |
| 平均無故障時間 | ≥3 | 年（Y） |

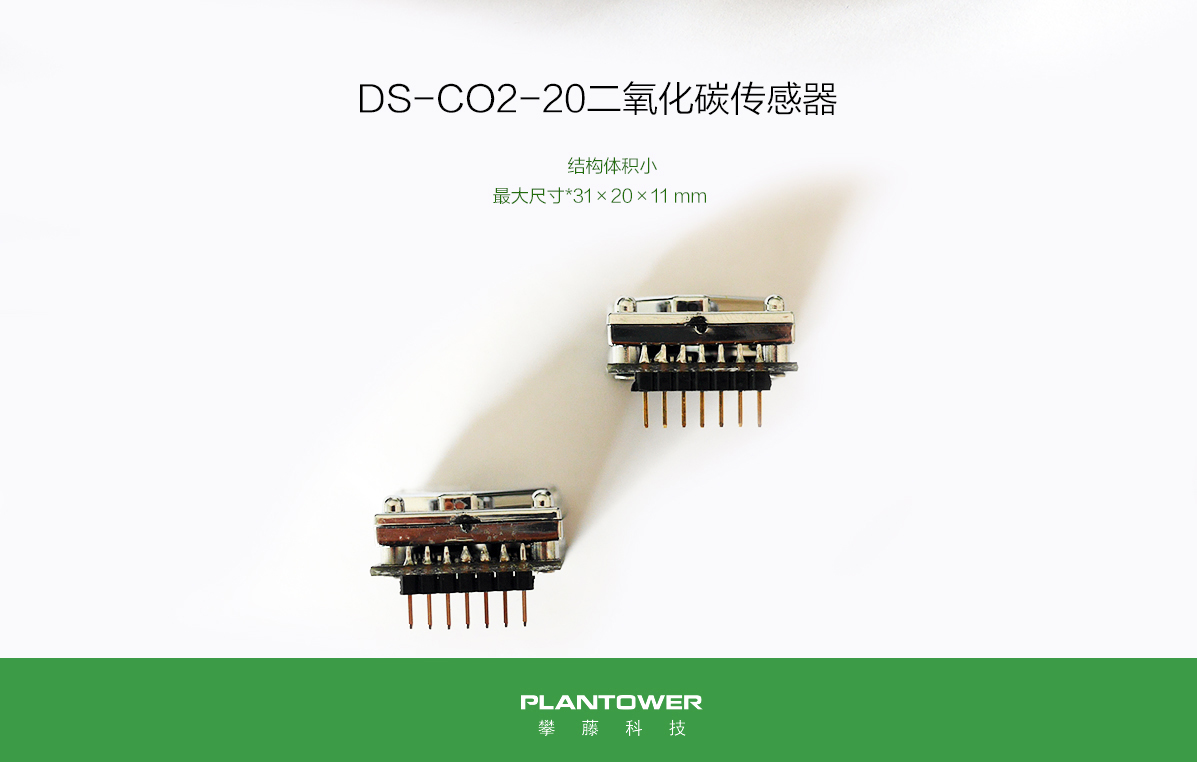

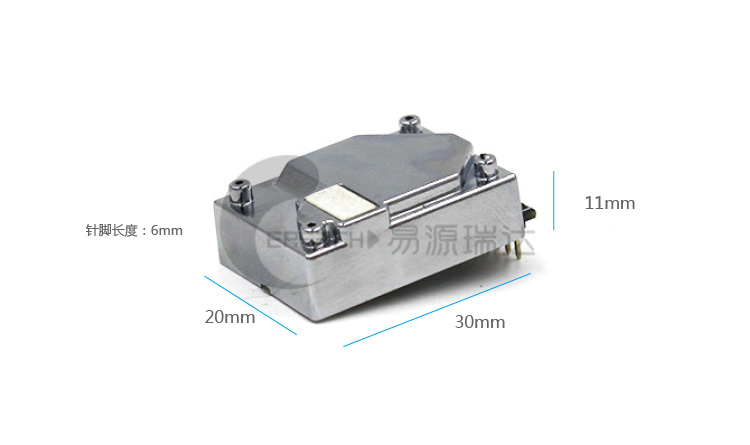

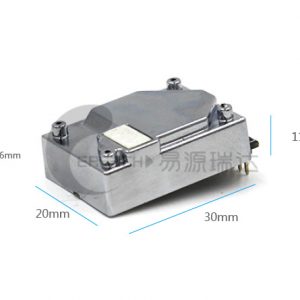

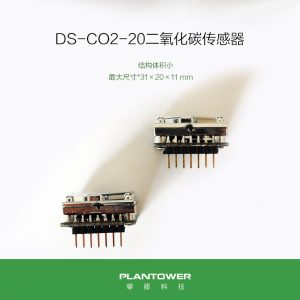

| 最大尺寸* | 31×20×11 | 毫米（mm） |
| 針腳間距 | 2 | 毫米（mm） |
注：最大尺寸不包括針腳長度。
模組介面角為示意圖
| 管腳序號 | 功能標號 | 說明 |
| PIN1 | VCC | 電源正（+5V） |
| PIN2 | GND | 電源負 |
| PIN3 | TXD | 串口接收管腳/TTL 電平@3.3V |
| PIN4 | RXD | 串口發送管腳/TTL 電平@3.3V |
| PIN5 | RESET | 模組重定信號/TTL 電平@3.3V，低復位 |
| PIN6 | NC | |
| PIN7 | NC |
通訊協定
- 標準串口: 默認串列傳輸速率：9600bps 校驗位：無 停止位：1 位
- 主機通訊協定格式
| 特徵位元組 1 | 特徵位元組 2 | 指令位元組 | 狀態位元組 1 | 狀態位元組 2 | 校驗位元組 1 | 校驗位元組 2 |
| 0x42 | 0x4d | CMD | DATAH | DATAL | LRCH | LRCL |
注：校驗位元組為從特徵字開始所有位元組累加和
- 指令及狀態位元組定義
| CMD | DATAH | DATAL | 說明 |
| 0xe3 | X | X | 被動式讀數 |
- 從機應答協定格式協定總長度 12 位元組
| 特徵位元組 1 | 0x42 (固定) | |
| 特徵位元組 2 | 0x4d (固定) | |
| 幀長度高八位 | …… | 幀長度=2×3+2(資料+校驗位元) |
| 幀長度低八位 | …… | |
| 數據 1 高八位 | …… | CO2 濃度單位 ppm |
| 數據 1 低八位 | …… | |
| 數據 2 高八位 | …… | 標定參數 1 |
| 數據 2 低八位 | …… | |
| 數據 3 高八位 | …… | 標定參數 2 |
| 數據 3 低八位 | …… | |
| 資料和校驗高八位元 | …… | 校驗碼=起始符 1+起始符 2+……..+數據 3 低八位 |
| 資料和校驗低八位元 | …… | |
DS-CO2-20
plantower DS-CO2-20 plantower dual-channel infrared sensor CO2 gas sensor for IOT
DS-CO2-20I is a kind of digital NDIR sensor, which can acquire and calculate the concentration of carbon dioxide in the air continuously and output them in the form of digital interface. This sensor can be inserted into variable instruments related to the concentration of carbon dioxide in the air or other environmental improvement equipments to provide correct concentration data in time.
Working principle
The sensor has one chamber and two receive channels that can get the signal of light intensity in the photoelectric element made by infrared light with two kinds of wavelength. Then the concentration of carbon dioxide can be calculated according to the carbon dioxide absorption function of the two kinds of wavelength.
Technical Index
Pin Definition
