攀藤科技 PMS7003 G7 高精度雷射型粉塵感測器 模組含 Arduino 轉接板+連結線 PM2.5 顆粒物濃度

描述

攀藤科技 PMS7003 G7 高精度雷射型粉塵感測器 模組 含 Arduino 轉接板+連結線 PM2.5 顆粒物濃度

本實驗套件

攀藤科技 PMS7003 G7 高精度雷射型粉塵感測器是一款基於鐳射散射原理的數位式通用顆粒物濃度感測器，可連續采集並計算單位體積內空氣中不同粒徑的懸浮顆粒物個數，即顆粒物濃度分佈，進而換算成為品質濃度，並以通用數位介面形式輸出。本感測器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀器儀錶或環境改善設備，為其提供及時準確的濃度資料。 攀藤科技 PMS7003 G7 高精度雷射型粉塵感測器採用鐳射散射原理。即令鐳射照射在空氣中的懸浮顆粒物上產生散射，同時在某一特定角度收集散射光，得到散射光強隨時間變化的曲線。進而微處理器利用基於米氏（MIE）理論的演算法，得出顆粒物的等效粒徑及單位體積內不同粒徑的顆粒物數量。

參數	指標	單位
顆粒物測量範圍	0.3~1.0；1.0~2.5；2.5~10	微米（μ m）
顆粒物計數效率	50%@0.3 微米   98%@>=0.5 微米
顆粒物質量濃度有效量程（PM2.5 標準值）	0~500	微克/立方米
顆粒物質量濃度解析度	1	微克/立方米
顆粒物質量濃度一致性 （PM2.5 標準值）*	±10%@100~500 微克/立方米 ±10 微克/立方米@0~100 微克/立方米
稱准體積	0.1	升（L）
單次回應時間	＜1	秒（s）
綜合回應時間	≤10	秒（s）
直流供電電壓	Typ:5.0  Min:4.5  Max: 5.5	伏特（V）
工作電流	≤100	毫安培（mA）
待機電流	≤200	微安（μ A）
資料介面電平	L <0.8 @3.3 H >2.7@3.3	伏特（V）
工作溫度範圍	-10~+60	攝氏度（℃）
工作濕度範圍	0~99%
儲存溫度範圍	-40~+80	攝氏度（℃）
平均無故障時間	≥3	年（Y）
最大尺寸	48×37×12	毫米（mm）

攀藤科技 PMS7003 G7 高精度雷射型粉塵感測器 輸出結果

主要輸出為單位體積內各濃度顆粒物質量以及個數，其中顆粒物個數的單位體積為 0.1 升，品質濃度單位為：微克/立方米。輸出分為主動輸出和被動輸出兩種狀態。感測器上電後預設狀態為主動輸出，即感測器主動向主機發送串列資料，時間間隔為 200~800ms，空氣中顆粒物濃度越高，時間間隔越短。主動輸出又分為兩種模式：平穩模式和快速模式。在空氣中顆粒物濃度變化較小時，感測器輸出為平穩模式，即每三次輸出同樣的一組數值，實際資料更新週期約為 2s。當空氣中顆粒物濃度變化較大時，感測器輸出自動切換為快速模式，每次輸出都是新的數值，實際資料更新週期為 200~800ms。

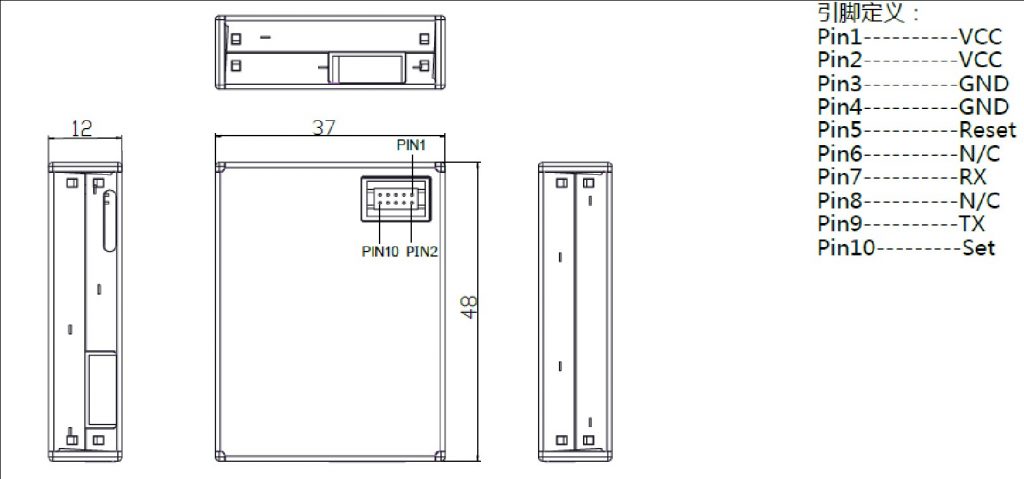

外形結構及介面定義

表 2 數位介面管腳定義

PIN1	VCC	電源正 5V
PIN2	VCC	電源正 5V
PIN3	GND	電源負
PIN4	GND	電源負
PIN5	RESET	模組重定信號/TTL 電平@3.3V，低復位
PIN6	NC
PIN7	RX	串口接收管腳/TTL 電平@3.3V
PIN8	NC
PIN9	TX	串口發送管腳/TTL 電平@3.3V
PIN10	SET	設置管腳 /TTL 電平@3.3V，高電平或懸空為正常工作狀態，低電平為休眠狀態

PMS7003 傳輸協議

默認串列傳輸速率：9600bps 校驗位：無  停止位：1 位元協議總長度：32 位元組

起始符 1	0x42    (固定)
起始符 2	0x4d    (固定)
幀長度高八位	……	幀長度=2×13+2(資料+校驗位元)
幀長度低八位	……
數據 1 高八位	……	*資料 1 表示 PM1.0 濃度（CF=1，標準顆粒物） 單位μ g/m3
數據 1 低八位	……
數據 2 高八位	……	資料 2 表示 PM2.5 濃度（CF=1，標準顆粒物） 單位μ g/m3
數據 2 低八位	……
數據 3 高八位	……	資料 3 表示 PM10 濃度（CF=1，標準顆粒物）單位μ g/m3
數據 3 低八位	……
數據 4 高八位	……	*資料 4 表示 PM1.0 濃度（大氣環境下）單位μ g/m3
數據 4 低八位	……
數據 5 高八位	……	資料 5 表示 PM2.5 濃度（大氣環境下）單位μ g/m3
數據 5 低八位	……
數據 6 高八位	…….	資料 6 表示 PM10 濃度 （大氣環境下）單位μ g/m3
數據 6 低八位	……
數據 7 高八位	……	資料 7 表示 0.1 升空氣中直徑在 0.3um 以上顆粒物個數
數據 7 低八位	……
數據 8 高八位	……	資料 8 表示 0.1 升空氣中直徑在 0.5um 以上顆粒物個數
數據 8 低八位	……
數據 9 高八位	……	資料 9 表示 0.1 升空氣中直徑在 1.0um 以上顆粒物個數
數據 9 低八位	……
數據 10 高八位	……	資料 10 表示 0.1 升空氣中直徑在 2.5um 以上顆粒物個數
數據 10 低八位	……
數據 11 高八位	……	資料 11 表示 0.1 升空氣中直徑在 5.0um 以上顆粒物個數
數據 11 低八位	……
數據 12 高八位	……	資料 12 表示 0.1 升空氣中直徑在 10um 以上顆粒物個數
數據 12 低八位	……
數據 13 高八位	……	版本號
數據 13 低八位	……	錯誤代碼
資料和校驗高八位元	……	校驗碼=起始符 1+起始符 2+……..+數據 13 低八位
資料和校驗低八位元	……

注：標準顆粒物質量濃度值是指用工業金屬顆粒物作為等效顆粒進行密度換算得到的品質濃度值，適用於工業生產車間等環境。大氣環境顆粒物質量濃度值以空氣中主要污染物為等效顆粒進行密度換算，適用于普通室內外大氣環境。
