樂鑫原廠 ESP32-C6-DevKitM-1 開發板（4 MB SPI Flash）Zigbee Thread 開發板

描述

樂鑫原廠 ESP32-C6-DevKitM-1 開發板（4 MB SPI Flash）Zigbee Thread 開發板 整合了完整的 Wi-Fi、藍牙 LE、Zigbee 和 Thread 功能

ESP32-C6-DevKitM-1是一個入門級的開發板，基於ESP32-C6-MINI-1(U)這個通用模組，搭載4 MB SPI快閃記憶體。這塊開發板整合了完整的Wi-Fi、藍牙低功耗（Bluetooth LE）、Zigbee和Thread功能。大部分的I/O引腳都已經引出到雙側的引腳排，方便開發者進行接口連接，可以使用跳線線纜連接外設，或者根據需求將ESP32-C6-DevKitC-1安裝在麵包板上。該板可應用於通用低能耗物聯網傳感器樞紐、通用低能耗物聯網數據記錄器、工業自動化、醫療保健、消費性電子和智慧農業等領域。

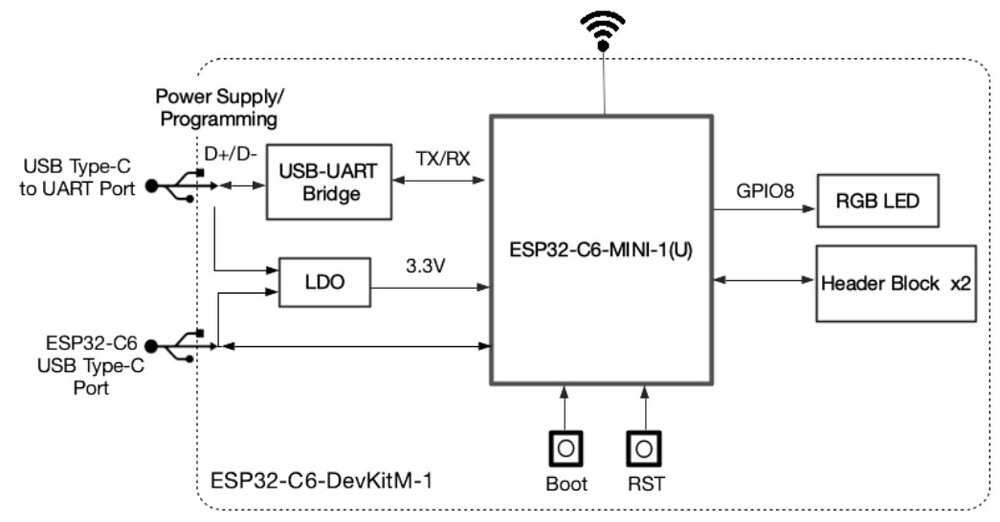

主要元件說明：

1. ESP32-C6-MINI-1 或 ESP32-C6-MINI-1U
   • ESP32-C6-MINI-1和ESP32-C6-MINI-1U是通用模組，支援2.4 GHz頻段的Wi-Fi 6、藍牙5和IEEE 802.15.4（Zigbee 3.0和Thread 1.3）。
   • ESP32-C6-MINI-1具備板上PCB天線，而ESP32-C6-MINI-1U則具有外接天線連接器。
   • 模組建構在ESP32-C6FH4芯片周圍，該芯片的封裝中搭載了4 MB快閃記憶體。更多資訊請參閱ESP32-C6-MINI-1資料表。

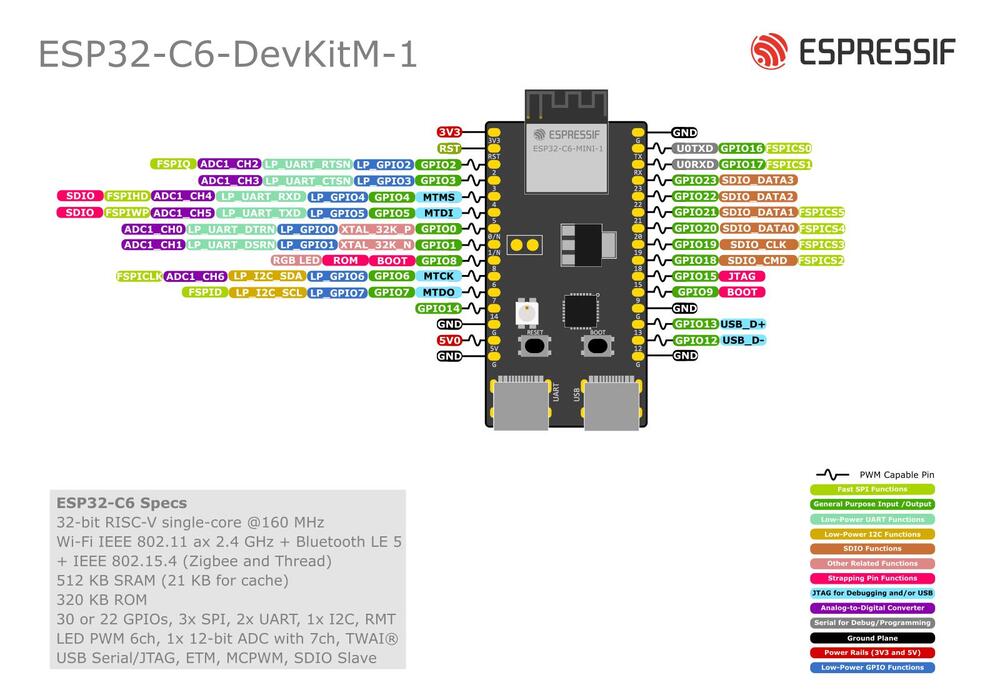

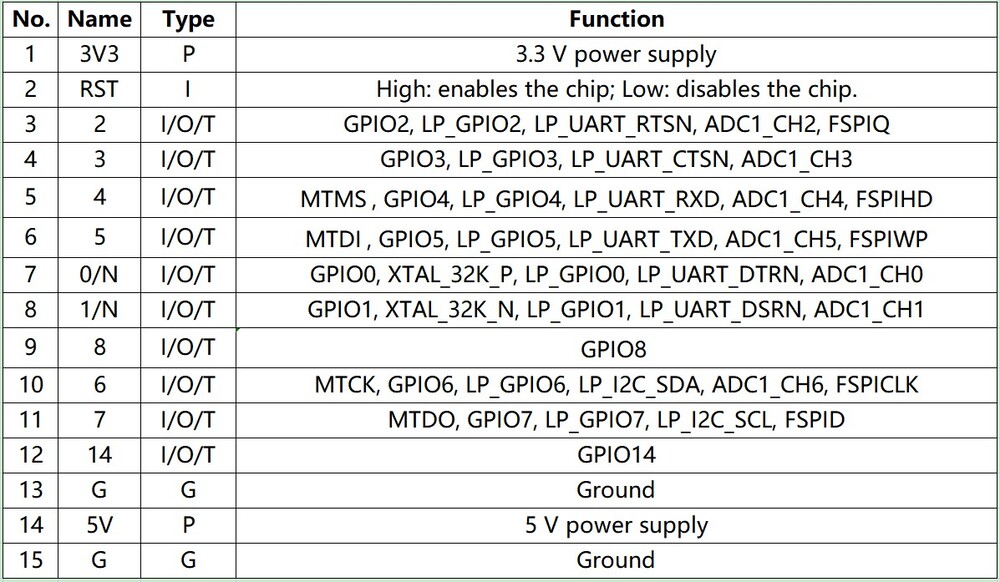

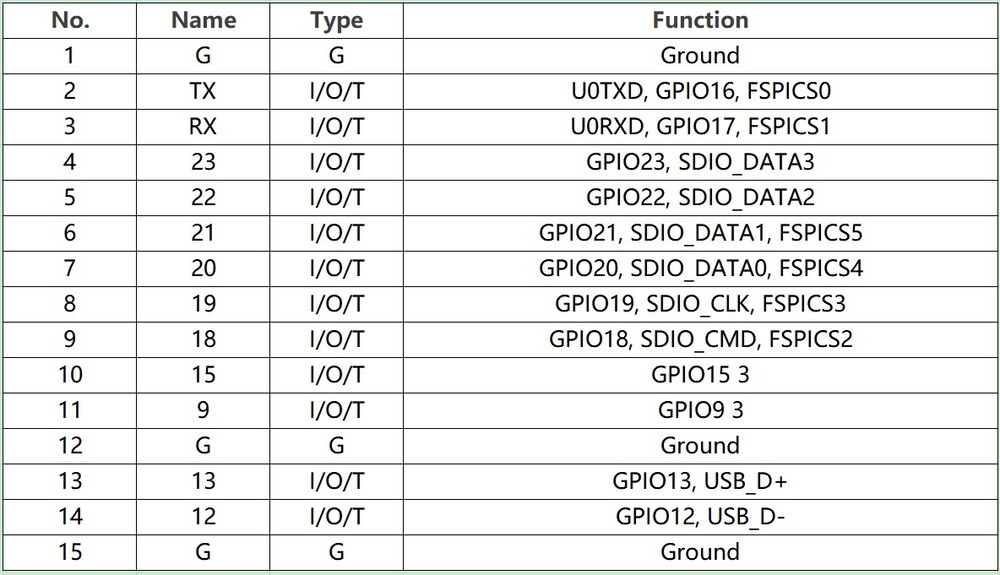

2. 引腳排
   • 所有可用的GPIO引腳（除了快閃記憶體的SPI匯流排）都已引出到板上的引腳排。
3. 5V 到 3.3V 線性穩壓器
   • 將5V電源轉換為3.3V輸出的電源穩壓器。
4. 3.3V 電源指示燈
   • 當USB電源連接到板上時，指示燈亮起。
5. USB-to-UART橋接器
   • 單芯片USB-to-UART橋接器，提供最高3 Mbps的傳輸速率。
6. ESP32-C6 USB Type-C 連接埠
   • ESP32-C6芯片上的USB Type-C連接埠符合USB 2.0全速標準，最高可達12 Mbps的傳輸速度（請注意，此連接埠不支援480 Mbps的高速傳輸模式）。
   • 此連接埠用於供電給板上、將應用程式燒錄到芯片上、使用USB協議與芯片進行通信，以及用於JTAG調試。
7. 啟動按鈕
   • 下載按鈕。按住Boot按鈕，然後按Reset按鈕啟動韌體下載模式，通過串口下載韌體。
8. 重置按鈕
   • 按下此按鈕可重置系統。
9. USB Type-C 到 UART 連接埠
   • 用於供電給板上、將應用程式燒錄到芯片上，以及通過板上的USB-to-UART橋接器與ESP32-C6芯片進行通信。
10. RGB LED
    • 可以通過GPIO8驅動的可編程RGB LED。
11. J5
    • 用於電流測量。詳情請參見《電流測量》一節。

ESP32-C6-DevKitM-1 和 ESP32-C6-DevKitC-1-N8 之間的區別在於：

1. 模組型號：
   • ESP32-C6-DevKitM-1 使用 ESP32-C6-MINI-1(U) 模組，搭載4 MB SPI 快閃記憶體。
   • ESP32-C6-DevKitC-1-N8 則搭載 ESP32-C6-WROOM-1 模組，擁有8 MB 快閃記憶體。
2. 快閃記憶體容量：
   • ESP32-C6-DevKitM-1 的模組具有4 MB的快閃記憶體。
   • ESP32-C6-DevKitC-1-N8 的模組則配備了8 MB的快閃記憶體。
3. 快閃記憶體容量對應用：
   • 快閃記憶體的容量可以影響可以存儲在開發板上的數據量，以及可以在其中運行的程序的複雜性。
   • 更大的快閃記憶體容量通常意味著可以存儲更多的數據或更複雜的程序，但也可能增加成本。

總的來說，兩者主要區別在於所使用的 ESP32 模組的型號和對應的快閃記憶體容量。開發者在選擇時應根據具體應用需求和預期的數據/程式複雜性來做出適當的選擇。

應用範圍

• 智能家居
• 工業自動化
• 醫療保健
• 消費性電子
• 服務機器人
• 物聯網（IoT）數據記錄器

規格

• 處理器：ESP32-C6 芯片，RISC-V 32 位單核心
• ROM：320 KB
• SRAM：512 KB 高性能 SRAM           16 KB 低功耗 SRAM
• 集成 40 MHz 晶體振盪器
• 4 MB SPI 快閃記憶體
• 支援 Thread 1.3
• 支援 Zigbee 3.0
• 工作電壓/供應電壓：3.0-3.6 V
• 推薦工作溫度範圍：–40 到 85°C

文件

• 使用者指南
• ESP32-C6 資料表 (PDF)
• ESP32-C6-MINI-1 資料表 (PDF)
• ESP32-C6-DevKitM-1 原理圖 (PDF)
• ESP32-C6-DevKitM-1 PCB 佈局 (PDF)
• ESP32-C6-DevKitM-1 尺寸圖 (PDF)
• ESP32-C6-DevKitM-1 尺寸來源檔（DXF）

發貨清單

• ESP32-C6-DevKitM-1 開發板 × 1
