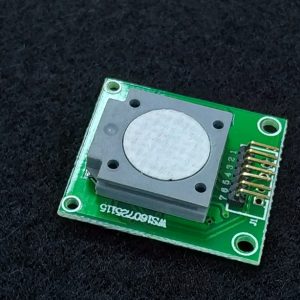

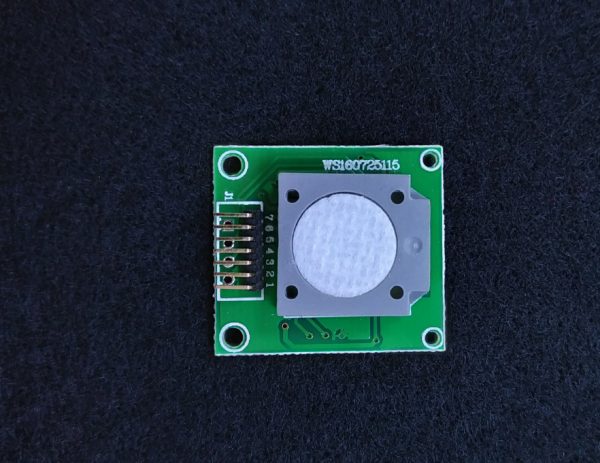

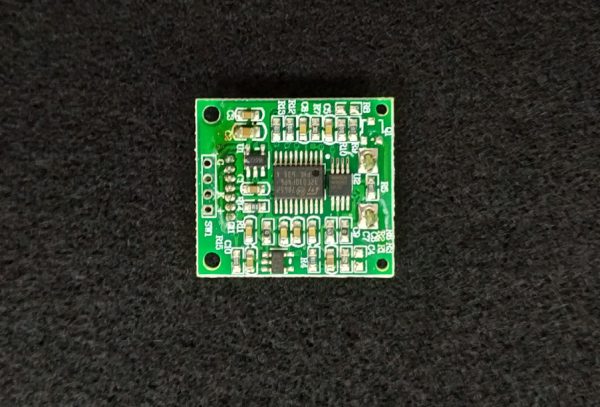

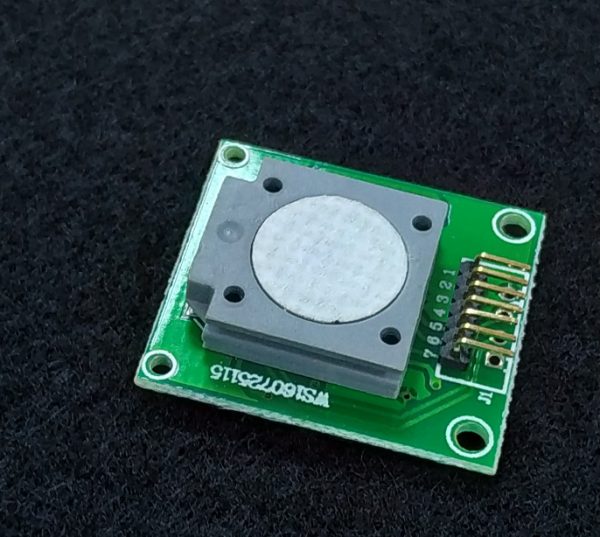

甲醛感測器模組 ZE08-CH2O 出廠已標定 已校準 UART 串口輸出濃度

描述

甲醛感測器模組 ZE08-CH2O 出廠已標定 已校準 UART 串口輸出濃度 Arduino 免開發含範例

ZE08-CH2O型電化學甲醛模組是一個通用型、小型化 模組。利用電化學原理對空氣中存在的CH2O進行探測，具 有良好的選擇性，穩定性。內置溫度感測器，可進行溫度 補償；同時具有數位輸出與類比電壓輸出，方便使用。 ZE08-CH2O是將成熟的電化學檢測技術與精良的電路設計 緊密結合，設計製造出的通用型氣體模組。購買提供完整 Arduino 函數庫. 您可以直接使用喔。

甲醛感測器模組 ZE08-CH2O 模組特點

高靈敏度、高解析度、低功耗、使用壽命長 提供 UART、類比電壓信號等多種輸出方式 高穩定性、優秀的抗干擾能力、溫度補償、卓越的線性輸出

主要應用

可擕式儀錶、空氣品質監測設備、空氣淨化機、新風換氣系統、空調、智慧家居設備等場所。

管腳定義                  表 2

通訊協定

1 通用設置                                    表 3

2 通訊命令

通信分為主動上傳式和問答式，出廠默認主動上傳,每間隔1S發送一次濃度值。

如果使用者切換到問答模式下，需要重新切換為主動上傳時，發送如下命令列格式即可：

表 4

主動上傳的資料顯示格式如下：

表 5

注 釋 ： 氣 體 濃 度 值 (PPB)=( 氣 體 濃 度 高 位 *256+ 氣 體 濃 度 低 位 ). 當 轉 換 為 PPM 時 ： PPM= PPB/1000.

1PPM×1.25 = 1.25mg/m3.

當使用者需要問答模式時，可通過發送如下命令格式來關閉主動上傳的資料，再發送讀取濃度的命令即可。關閉主動上傳的命令列格式如下：

表 6

 問答模式下，讀取濃度的命令格式如下：

表 7

 返回的感測器濃度值顯示格式如下：

表 8

氣體濃度值=氣體濃度高位*256+氣體濃度低位

甲醛感測器模組 ZE08-CH2O 資料與文件下載

• 原廠產品規格書
