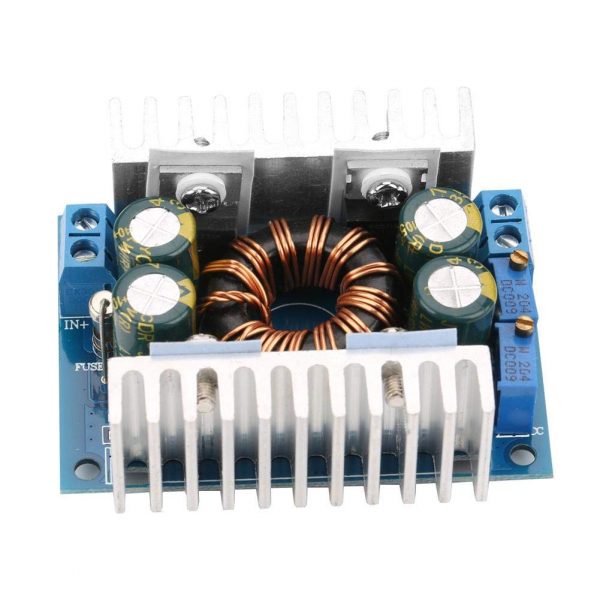

直流自動升降壓恒壓恒流可調電源模組 8A 5-30V 轉 1.25-30V 太陽能風能電池穩壓充電
原始價格：NT$350。NT$320目前價格：NT$320。 (未稅)
- 描述
- 評價 (0)
描述
描述
直流自動升降壓恒壓恒流可調電源模組 8A 5-30V 轉 1.25-30V 太陽能風能電池穩壓充電
直流自動升降壓恒壓恒流可調電源模組 採用 同步整流是採用通態電阻極低的專用功率MOSFET，來取代整流二極體以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率並且不存在由肖特基 勢壘電壓而造成的死區電壓。功率MOSFET屬於電壓控制型器件，它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時，要求柵極電壓必須與被 整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。同步整流技術就是大大減少了開關電源輸出端的整流損耗，從而提高轉換效率，降低電源本身發熱。
模組硬體規格
- 模組性質：非隔離同步整流自動升降壓模組
- 輸入電壓: DC5-30V
- 輸入電流：8A（MAX）峰值10A(長時間工作6A內)
- 靜態工作電流：4mA(工作電壓不同時會有誤差）
- 輸出電壓：1.25-30V連續可調
- 輸出電流：10A （MAX）（長時間自然散熱5A內)
- 輸出恒流範圍：0.2-10A
- 工作溫度：-40~+85度
- 工作頻率：150KHz
- 轉換效率：典型91%（12V轉12V5A） 最高93%
- 過流保護：有
- 短路保護：有 （限流保護）
- 超溫保護：有（超溫後自動降低輸出電壓）
- 輸入反接保護：無，（如需要請在輸入串入二極體）
- 輸出防反灌：有，用於充電時不需要再加防反二極體。
- 接線方式：接線端子，(IN為輸入，OUT為輸出)

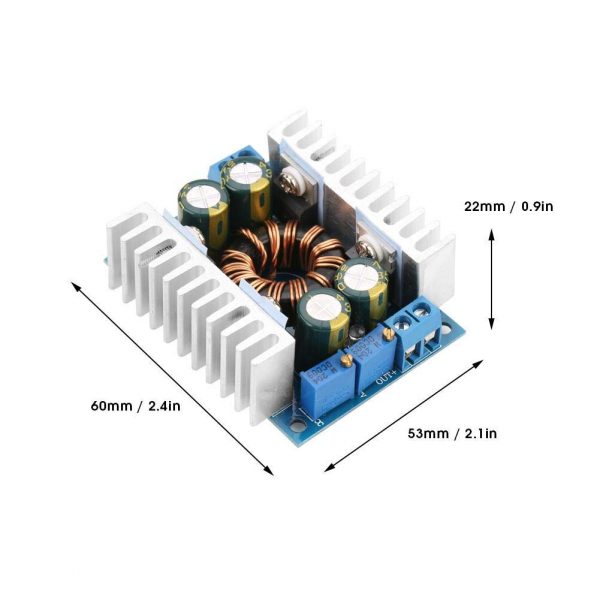

- 模組尺寸：60mm*53mm*22mm（長寬高）
應用範圍
本模組可以應用輸入電壓浮動比較大、輸出要求比較穩定的領域。如：
- 12V蓄電池（10-14V）穩壓輸出12V，給12V設備供電，24V蓄電池穩壓24V；可以作為車載電源使用
- 太陽能電池板穩壓，太陽能板的電壓波動比較大，此模組可以穩壓輸出，給設備供電或者給電池充電使用。
- 驅動大功率LED燈，恒流驅動，如12Ｖ蓄電池驅動４串ＬＥＤ燈，這時候ＬＥＤ與電池電壓相差不大。輸出電流調節方法：

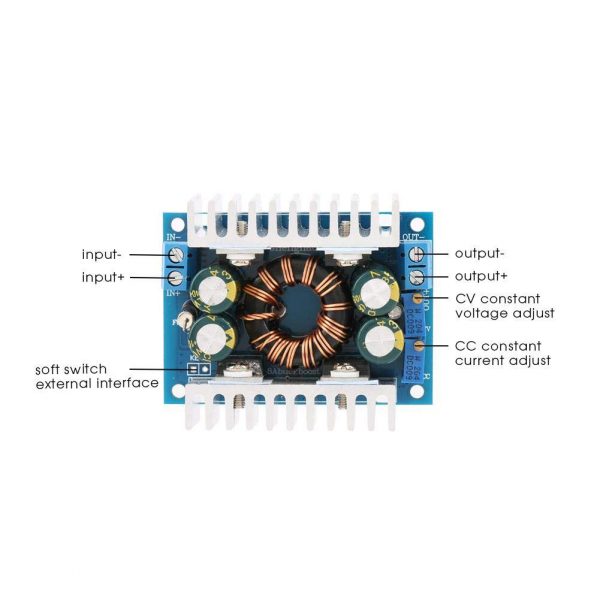

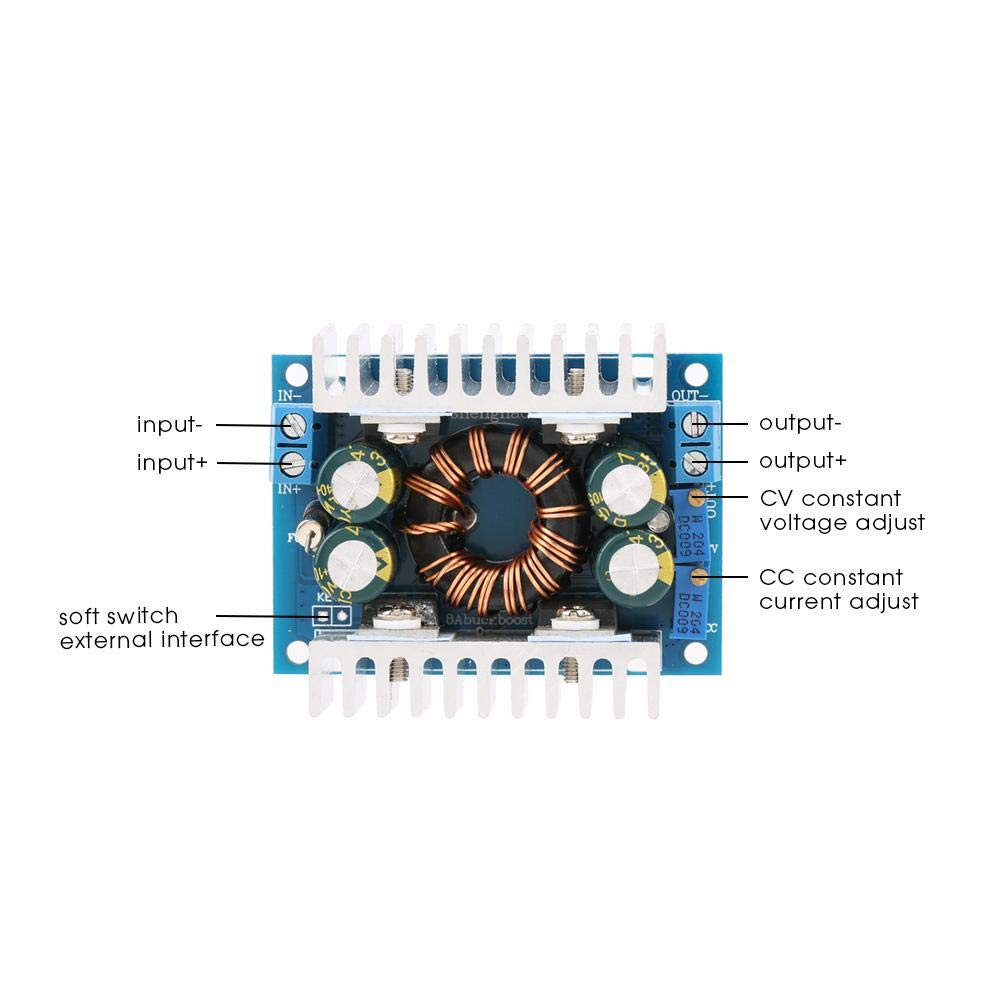

1、調節CV電位器，根據您的負載要求，把輸出電壓設定到您需要的電壓值。
2、逆時針設CC電位器30圈左右，（即把輸出電流設定為最小），接上LED，調CC電位器至您所需的電流。用於電池充電的，把電池放完電後，再接到輸出，調CC至您所需的電流，（用於充電時一定要用放完電的電池調才准，因為電池剩於電量越多，充電電流越小。）請不要用短路的方式調電流，模組的電路結構不能用短路的方式調。
Voltage Converter Module DC 5-30V to 1.25-30V,Automatic Step Up/Down Converter,Boost/Buck Voltage Regulator,Regulated Converter Module,Over Current, Short Circuit, Over Temperature Protection
Type: Non-isolated synchronous rectification automatically step up/down module
Input Voltage: DC5-30V
Input Current: 8A, (MAX) 10A, (within 6A for long-term work)
Quiescent Current: 4mA (there will be deviation when working voltage is different)
Output Voltage: 1.25-30V continuously adjustable
Output Current: 10A (MAX) (long-term natural cooling within 5A, please reduce rated value when output high voltage), enhance heat dissipation or reduce rated value when module temperature is over 65℃
Constant Current Output Range: 0.2-10A
Operating Temperature: -40℃ to +85℃
Frequency: 150KHz
Conversion Efficiency: Typical 91%, maximum 93%
Over Current Protection: Yes
Short Circuit Protection: Yes (current limiting protection)
Over Temperature Protection: Yes (automatic reduce output voltage)
Reverse Input Protection: No, please connect to a diode in series at input if needed
Output Flow Back Protection: Yes, do not need to add the diode when used for charging.
Wiring Method: Terminal block output, (IN is input, OUT is output)
Weight: 70g / 2.5oz (approx.)
