義大利原廠 Arduino Nano ESP32 已焊接針腳

描述

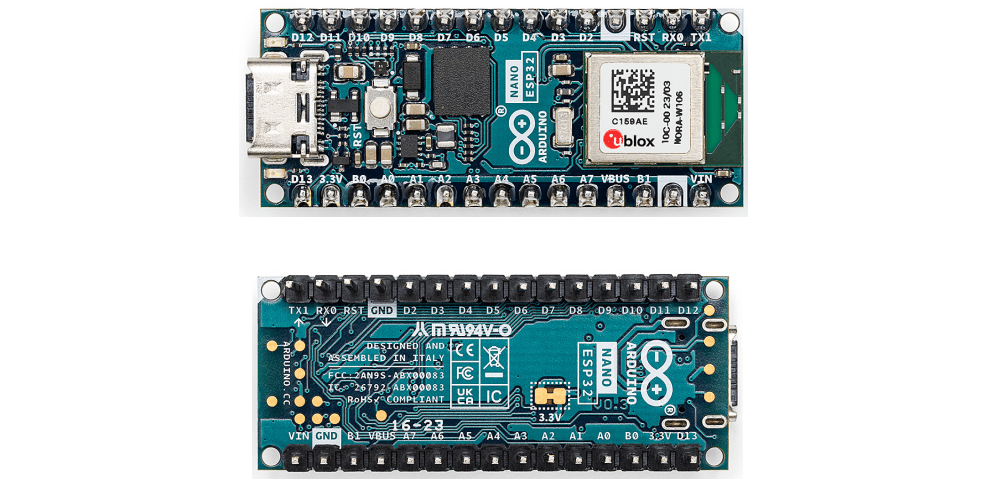

義大利原廠 Arduino Nano ESP32 已焊接針腳

Arduino Nano ESP32，這是一個強大的擴充，將熱門的 ESP32-S3 引入到 Arduino 和 MicroPython 程式設計的世界。無論你是初學者初探物聯網(IoT)或 MicroPython，還是一位進階使用者希望將其融入到下一個產品中，Nano ESP32 都是完美的選擇。它滿足所有需求，輕鬆啟動你的物聯網或 MicroPython 專案。

讓我們探索一下 Nano ESP32 的主要特點：

1. 迷你尺寸： 設計時考慮到知名的 Nano 樣式，這塊板的小巧尺寸非常適合嵌入獨立專案中。
2. Wi-Fi® 和 Bluetooth®： 利用 ESP32-S3 微控制器的強大功能，在 IoT 領域廣受歡迎，完全支援 Arduino，提供無線和藍牙® 連接功能。
3. Arduino 和 MicroPython 支援： 輕鬆切換在 Arduino 和 MicroPython 程式之間，只需幾個簡單的步驟。我們甚至提供了一個入門課程，針對那些初次接觸 MicroPython 世界的人，詳細信息可以在文檔頁面找到。
4. Arduino IoT Cloud 兼容： 只需幾行代碼，快速輕鬆地創建 IoT 專案。我們的設置負責安全性，讓你能夠使用 Arduino IoT Cloud 應用程序在任何地方監控和控制你的專案（從2023年8月開始提供）。
5. HID 支援： 通過 USB 模擬人機界面設備，如鍵盤或滑鼠，為與電腦的互動打開了新的可能性。

沒有更多的藉口拖延你對 IoT 和 MicroPython 的探索了。Nano ESP32 提供了一切你需要的，讓你開始創建和發現無窮的可能性。

Arduino Nano ESP32 是首個基於來自 Espressif 的ESP32微控制器以及u-blox®的NORA-W106模組的Arduino板。它配備USB-C®連接器、16 MB（128 Mbit）的快閃記憶體，支援MicroPython和啟用Arduino IoT Cloud。這是一塊非常多才多藝的開發板。

這塊板是學習MicroPython的絕佳入門點，你可以透過我們的免費課程《MicroPython 101》深入了解。

硬體規格

• 電壓: Arduino Nano ESP32上的微控制器在 3.3 V 下運行，這意味著您不得向其數位和類比引腳施加超過 3.3 V 的電壓。連接感測器和執行器時必須小心，以確保永遠不會超過 3.3 V 的限制。連接更高電壓的訊號（例如其他 Arduino 板常用的 5 V）會損壞 Nano ESP32。請注意，該板沒有 5V 引腳，而是有一個 VBUS 引腳。只要透過 USB 供電，VBUS 接腳就會提供 5 V 電壓。透過 VIN 供電不會啟用 VBUS 接腳，這表示除非使用 USB 供電，否則您無法接收 5 V 電壓。對於與 5 V 設備的通信，您可以選擇使用邏輯電平轉換器。

微控制器	u-blox® NORA-W106 (ESP32-S3)
USB連接器	USB-C®
針腳	內建 LED 引腳	13
	數位 I/O 引腳	14
	類比輸入引腳	8
	脈寬調製引腳	所有引腳（最多同時 5 個）
	外部中斷	所有數位引腳
連接性	無線網路®	u-blox® NORA-W106 (ESP32-S3)
	藍牙®	u-blox® NORA-W106 (ESP32-S3)
溝通	串口	2x
	I2C	1x、A4 (SDA)、A5 (SCL)
	SPI	D11 (COPI)、D12 (CIPO)、D13 (SCK)。使用任何 GPIO 進行片選 (CS)。
力量	輸入/輸出電壓	3.3V
	輸入電壓（標稱）	6-21V
	每個 I/O 接腳的源電流	40毫安
	每個 I/O 腳的灌電流	28毫安
時鐘速度	處理器	高達 240 MHz
記憶	唯讀記憶體	384 KB
	靜態隨機記憶體	512 KB
	外接閃光燈	128 兆位元 (16 MB)
方面	寬度	18毫米
	長度	45毫米
