電壓轉電流模組 0-5V輸入 轉換4-20mA輸出 二入二出 可上軌道

描述

電壓轉電流模組 0-5V輸入 轉換4-20mA輸出 二入二出 可上軌道

電壓轉電流訊號處理模組，工作時須獨力額外的工作電源( DC 7-30v) 在控制信號傳輸的過程中，電壓訊號會隨著距離的增加而衰減，採用電流傳輸可以避免訊號衰減的問題。本模組可搭配(電流轉電壓轉換模組) 用於電流訊號末端，將電流訊號轉換成電壓訊號供給訊號檢測單元處理。輸入輸出端採用接線端子，方便現場安裝使用。

技術指示

• 供電電壓： 9-30VDC
• 輸入電壓：電壓 0-5V
• 輸出電流： 4-20mA
• 工作溫度： -20 ℃ — 80 ℃
• 尺寸：88*59*37
• 防護：電源防反接
• 接線：端子可插拔
• 安裝：標準導軌

調整方式

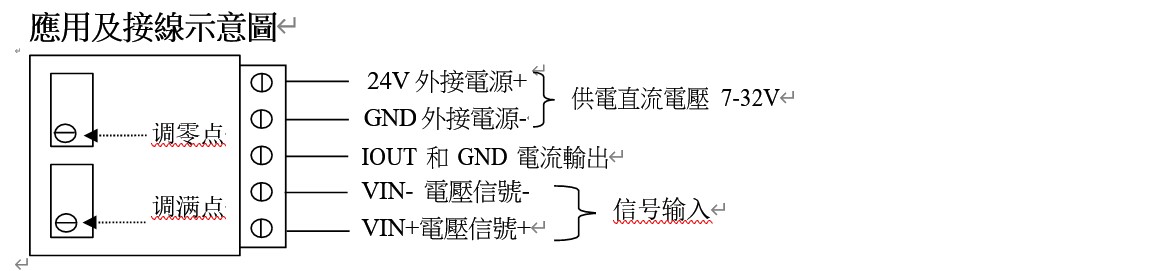

1. 按照接線圖接線，注意正負極性；
2. 調節零點：輸入端 IN 輸入 0V 電壓信號，用一字螺絲刀調節“調零點”電位器，使 Iout 端輸出電壓 4mA；
3. 調節滿點：輸入端 IN 輸入最大量程（比如 0-5V，此時輸入 5V）電壓信號， 用一字螺絲刀調節“調滿點”電位器，使 Iout 端輸出 20mA；
4. 如零點滿點有偏差，反復調整“調零”和“調量程”電位器即可。調試結束。注：電位器順時針調時，輸出信號增加，相反調節則信號減小。
