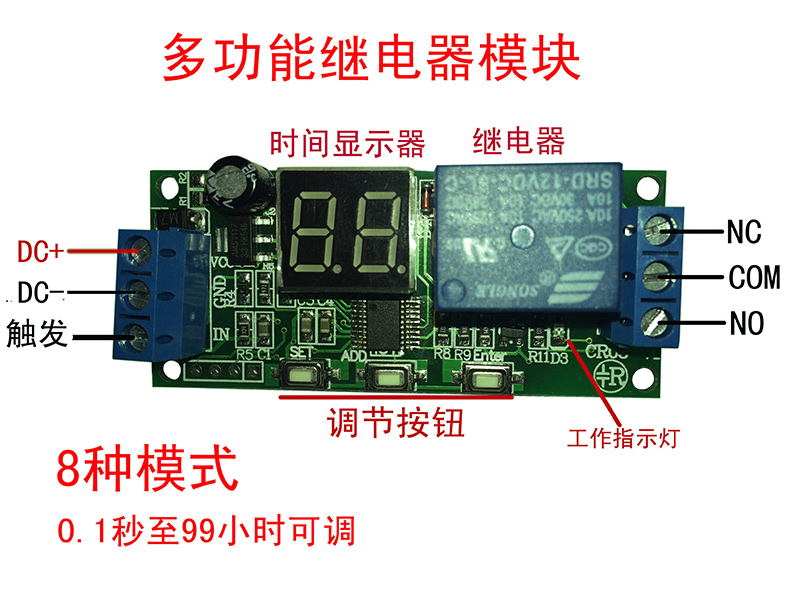

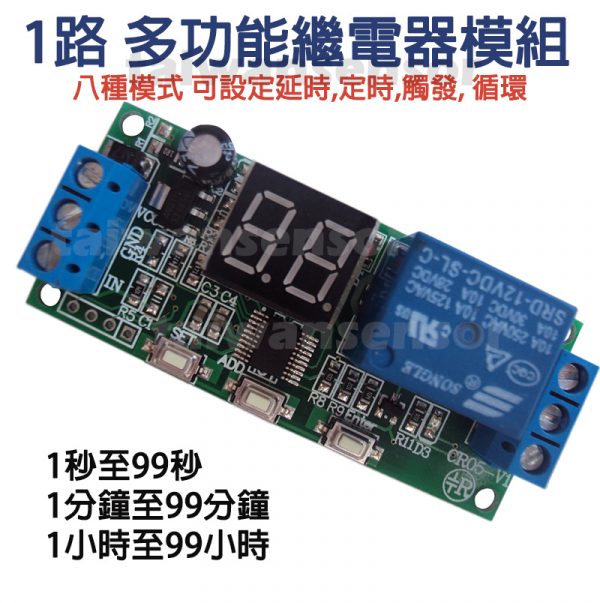

1路 多功能繼電器模組 可以設定 延時, 定時,循環,觸發 8種模式 (12V)

1路 多功能繼電器模組 可以設定多種模式, 延時時間範圍： 最低0.1秒到99小時可調

• P-1 ：延時斷開：通電繼電器吸合，延時T1後，繼電器斷開.，給IN一個低電平，重複一次以上功能
• P-2：延時吸合：通電開始延時，延時T1後，繼電器吸合；給IN一個低電平，重複一次上功能
• P-3：循環通斷：通電繼電器吸合，延時T1後，繼電器斷開，延時T2後，繼電器吸合，然後重複上次狀態，循環次數可調1-99次或無限循環
• P-4 ：循環通斷：通電開始延時，延時T1後，繼電器吸合，延時T2後，繼電器斷開，然後重複上次狀態，循環次數可調1-99次或無限循環
•  P-5：觸發延時吸合：通電繼電器不吸合，觸發後繼電器吸合,延時T1後，繼電器斷開.，給IN一個低電平，重複一次以上功能
• P-6：觸發延時斷開：通電繼電器不吸合，觸發後繼電器不吸合，延時T1後，繼電器吸合；給IN一個低電平，重複一次上功能
• P-7：觸發循環通斷：通電繼電器不吸合，觸發後繼電器吸合，延時T1後，繼電器斷開，延時T2後，繼電吸合，然後重複上次狀態，循環次數可調1-99次或無限循環；
• P-8：觸發循環通斷：通電繼電器不吸合，觸發後繼電器不吸合，延時T1後，繼電器吸合，延時T2後，繼電吸合，然後重複上次狀態，循環次數可調1-99次或無限循環

設置簡單，操作方便快捷!

產品參數：

• 1 ：工作電壓：直流DC 12Vdc
• 2 ：輸出能力：可以控制直流30V10A以內或者交流220V10A以內的設備
• 3 ：靜態電流：15mA工作電流：30mA
• 4 ：使用壽命：》10萬次；工作溫度：-40~85’C ；尺寸：65mm*28mm*18mm

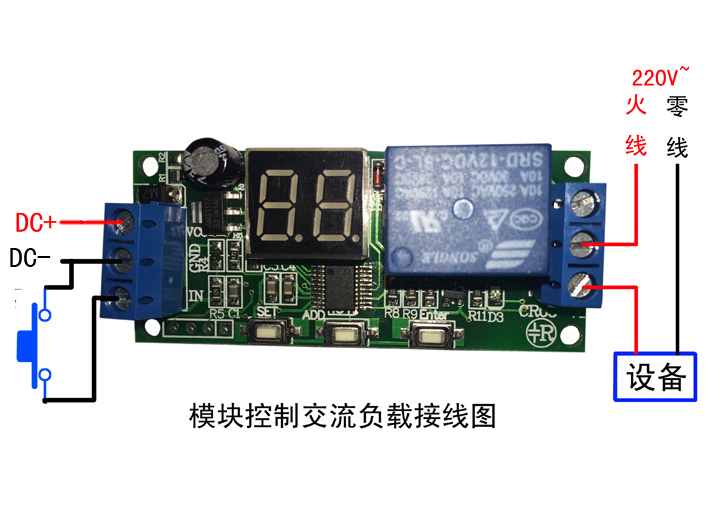

常用接線圖

使用操作說明：

第一步：上電，

第二步：長按SET鍵進入功能選擇，顯示P1-P8，短按SET鍵，在功能1和功能8之間切換。

第三步：按ADD鍵選擇T1時間單位，顯示數值（-0/1/2/3），設置T1時間單位，此時按ADD鍵時間單位在0/1/2/3之間切換。。

            時間單位： -0：0.1秒檔，時間範圍0.1秒-9.9秒

                    -1 ： 1秒檔，時間範圍1秒-99秒

                    -2 ：1分鐘檔，時間範圍1分鐘-99分鐘

-3 ：1小時檔，時間範圍1小時鐘-99小時



第四步：按SET鍵設置T1時間，顯示T1, 此時按ADD/Enter鍵加減時間，顯示數值（00）。

如果是功能1、2、5、6則按SET鍵確認保存，設置結束。

如果是功能3、4、7、8則進入第五步。



第五步：按SET鍵設置T2時間單位。顯示“-0/1/2/3” ，設置T2時間單位，此時按ADD鍵時間單位在0/1/2/3之間切換。。

          時間單位： -0：0.1秒檔，時間範圍0.1秒-9.9秒

-1 ： 1秒檔，時間範圍1秒-99秒

                   -2 ：1分鐘檔，時間範圍1分鐘-99分鐘

-3 ：1小時檔，時間範圍1小時鐘-99小時



第六步：按SET鍵設置T2時間，顯示“T2”, 此時按ADD/Enter鍵加減時間，顯示數值（00）。

第七步：按SET鍵設置循環次數，顯示“C-”, 此時按ADD/Enter鍵加減循環次數，顯示數值（00），如果設置為0則是無限循環。

第八步：按SET鍵確認保存。
