1.54 吋 黃字 OLED 顯示液晶屏模組 128*64 IIC接口 SSD1309 驅動 免焊接

描述

1.54 吋 黃字 OLED 顯示液晶屏模組 128*64 IIC接口 SSD1309 驅動 免焊接

1.54 吋 黃字 OLED 顯示液晶屏模組 128*64 是圖形OLED顯示模組，附帶分線板，由128×64獨立白色OLED像素組成，對角線僅為1.54英寸。控制器ic SSD1309，通過I2C串行接口通信，3.3V供電，非常寬視角和極高的工作溫度。默認為排針連接。

它很容易被8051、PIC、AVR、ARDUINO、ARM和Raspberry Pi等MCU控制。它可以用於任何嵌入式系統、工業設備、安全、醫療和手持設備。

應用：OLED 顯示模組
尺寸：1.54 英寸
分辨率：128*64
燈光顏色：白/藍/黃
IIC 接口定義：
GND：電源地
VCC：電源正極
SCL：時鐘線
SDA：數據線
RES：復位線

Size: 1.54 inch
Material: PM OLED

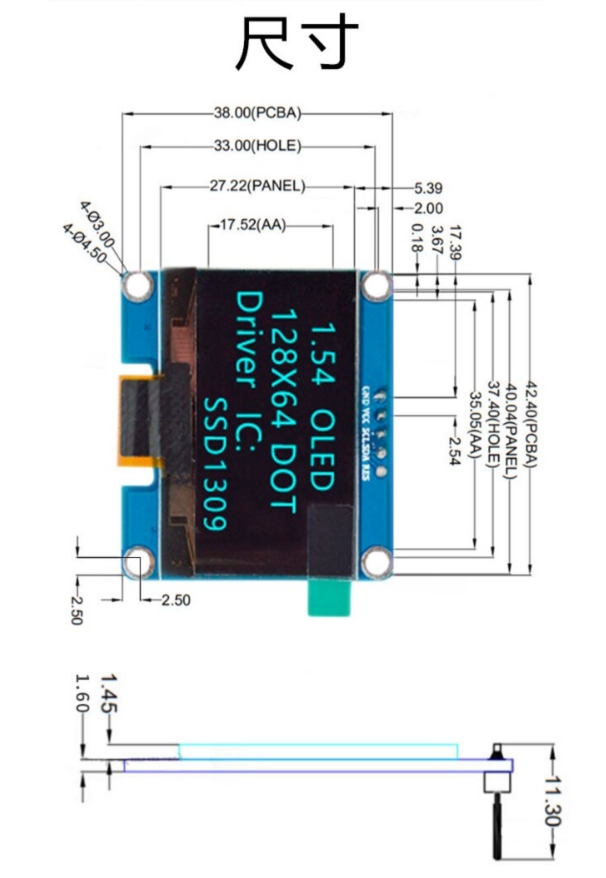

Active Area: 35.052*17.516mm
Module Size: 42.4*38mm
Pixel Pitch: 0.274*0.274mm
Pixel Size: 0.254*0.254mm
Resolution: 128*64
Drive IC: SSD1309
Color: Yellow/Blue/White
Interface: IPS Interface, I2C Interface
Voltage: 3.3V
Working Temp.: -40 ~ 70 degree
PIN Number: 5Pin
Viewing Direction: ALL

Pin Definition
1 GND
2 VCC
3 SCL
4 SDA
5 RES
