10A/100V 直流雙顯獨立供電 數位電壓電流表 數位顯示 溫度 RS485接口 支援Modbus協定

描述

10A/100V 直流雙顯獨立供電 數位電壓電流表 數位顯示 溫度 RS485接口 支援Modbus協定

MODBUS的版本帶有RS485通訊接口，可以用上位機軟件進行採集數據，也可以與PLC，DCS，智能儀表等設備進行通訊！

校准說明：該表頭帶有校準功能，不用擔心測量顯示不准的問題，如果你發現顯示不准可以用以下方法校準。收到寶貝後建議照以下方法進行一次校準！

校準方法：先用萬用表量出被測電壓的精確值，然後將被測電壓接入表頭，同時按下兩個按鍵，進入校準模式，加鍵減鍵調整顯示電壓與萬用表量出的電壓一致即可，比如：萬用表量出是12.65V，則通過按鍵調整顯示的電壓到12.65V即可，三秒後自動保存退出。

測量說明：請一定要看！測量電壓可以設置成獨立供電和非獨立供電模式，模塊上有個黑色跳帽，插上表示用非獨立供電，拔下表示獨立供電！接線方法是不一樣的，請看明白接線再動手！接錯線燒壞概不負責！非獨立供電是指模塊供電電壓即是被測量電壓（5-30V），獨立供電是指模塊供電和被測電壓是分開的，此時模塊供電電壓5-24V，被測最大電壓為購買的電壓值（標30V為0-30V，100V為0-100V），注：10A100V的版本只能使用獨立供電接法！

產品參數：

• 可同時測量電壓、電流、環境溫度
• 電壓範圍：0 – 100V
• 電流範圍：0-10A （大電流溫度超過60度時請加強散熱）
• 溫度範圍：-10-100 度（精度1%）
• 精度：1% （ ±1個字，電壓電流量程越大，精度相應降低）
• 支持標準Modbus RTU協議，通訊方式RS485
• 電壓與溫度為切換顯示（可通過背面按鍵切換顯示電壓，溫度）
• 帶協議功能可以設置1-255個設備地址，通過上位機軟件設置；
• 產品尺寸： 47.8*28.8*30MM
• 安裝開孔：45*25.5MM
• 重量：24G

接口說明:

• 標註A、B接線端為RS485接口，用於Modbus 通訊
• GND電壓負極，IIN測電流負載的負極，VCC非獨立供電時為被測電源正、獨立供電時為模塊供電電源正，VIN 獨立被測電壓正、負載正。

測電壓電流接線圖:

非獨立供電接線圖：

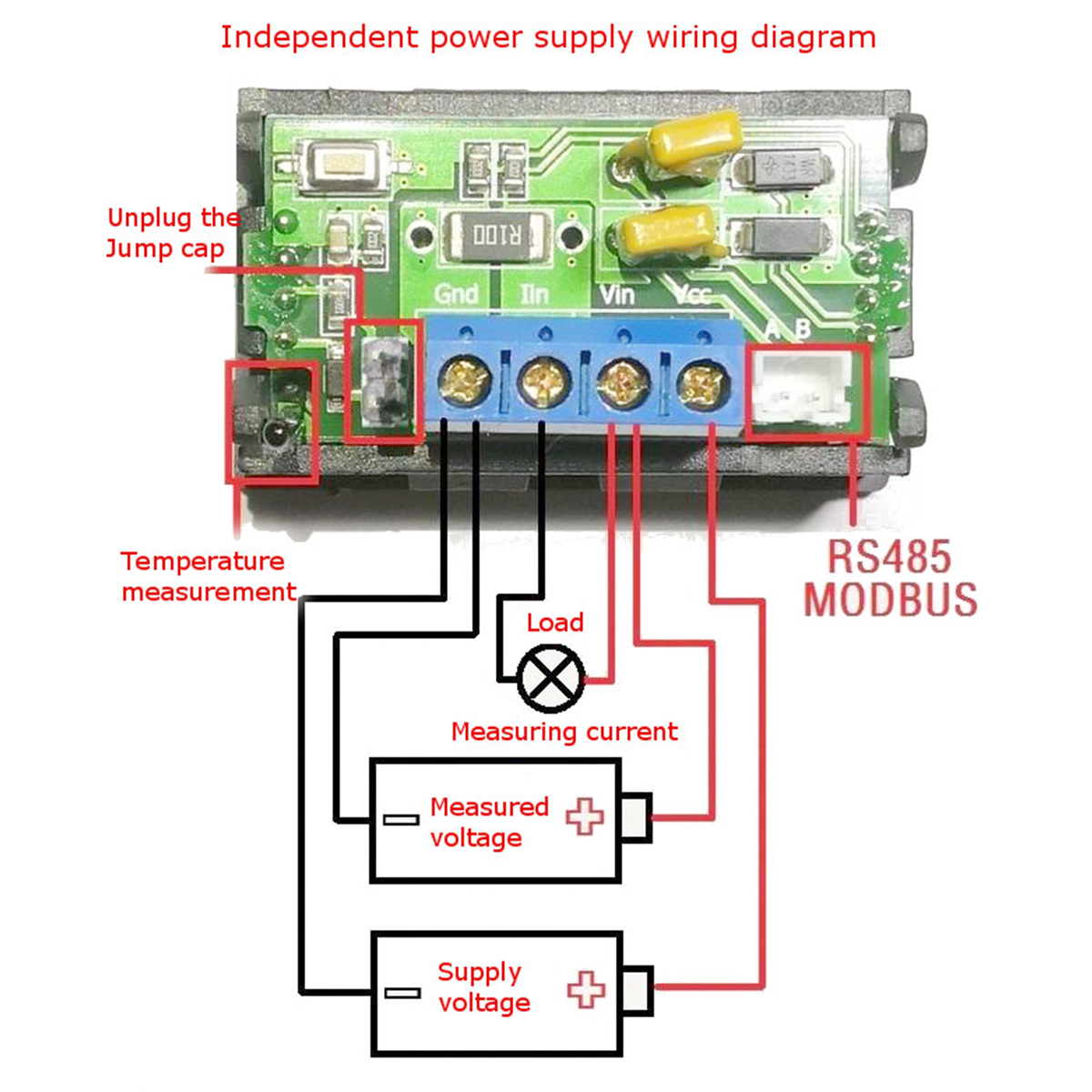

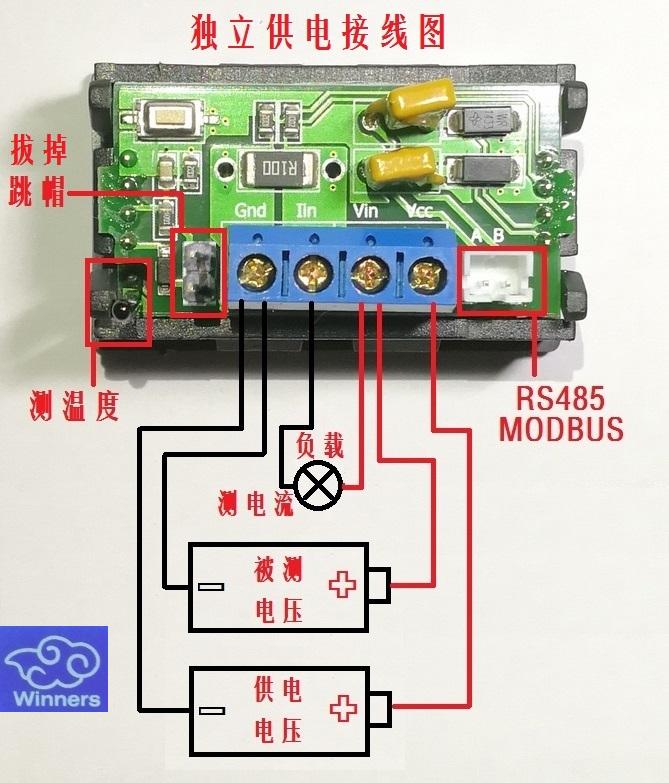

獨立供電接線圖：

Modbus測試說明:

1.連接硬件

連接RS485串口，A連接A，B連接B，接上被測電壓。

2.軟件設置:

在」通訊設置」設置好串口號，打開串口。

在」模擬量採集」項設置好模塊地址（默認地址為”1″，在不清楚模塊地址的情況下，可以在」模塊地址更改」項中進行模塊地址更改）

在」模擬量採集」點擊」採集」命令就可以了。

如出現」通訊錯誤」確認RS485接口A、B端是否反接。
