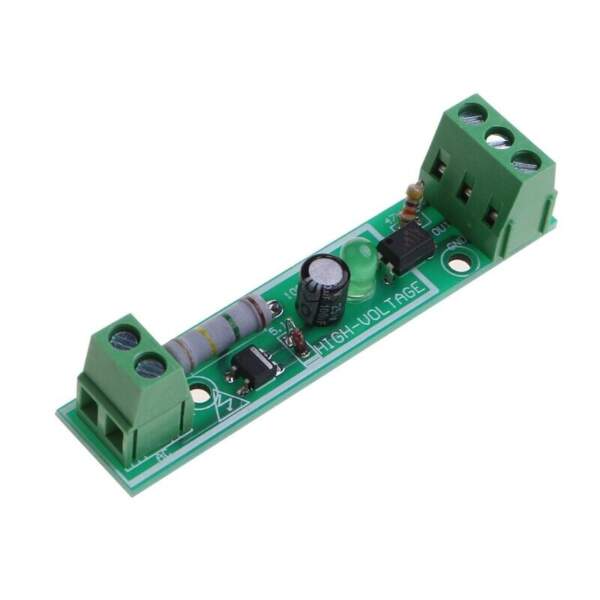

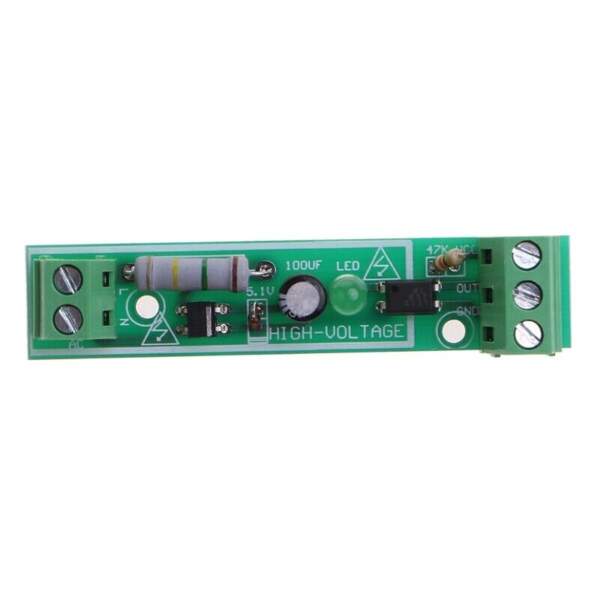

110V/220V 交流電源 ON/OFF 檢測光耦模組 1 路 / 支援 5V 與 3.3V 與 24V 輸出

描述

110V/220V 交流電源 ON/OFF 檢測光耦模組 1 路 / 支援 5V 與 3.3V 與 24V 輸出

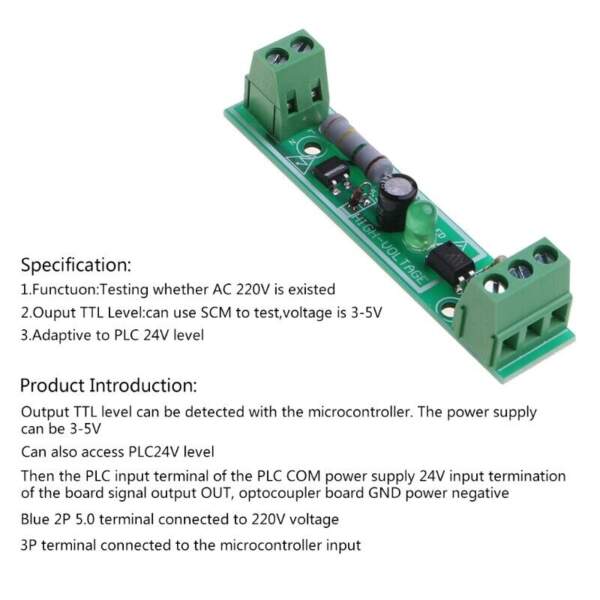

特點：

• 100% 全新高品質
• 交流電源存在時 OUT 輸出 Low 位準; 當交流電源斷電時則輸出 High 位準
• 輸出TTL電平可被微控制器檢測。電源電壓可為3-5V
• 也可接入PLC24V電平
• 將PLC輸入端的PLC COM電源24V輸入端與板上的信號輸出OUT相連接，光耦板的GND為電源負極

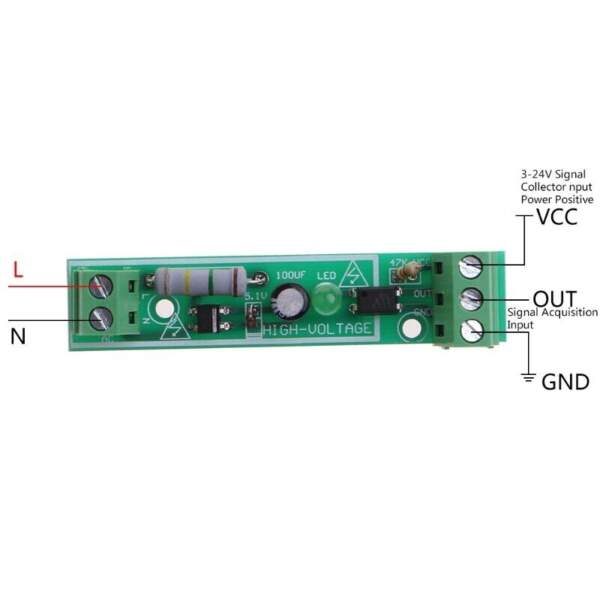

• 藍色2P 5.0端子連接到 110V/ 220V 電壓
• 3針端子連接到微控制器輸入端

規格：

• 板尺寸：約73x15mm/2.87×0.59英寸
• 功能：檢測是否存在交流 110V/220V
• 輸出TTL電平：可使用單片機測試
• 電壓：3-24V
• 適應於PLC24V電平

注意事項:

• 接PLC輸入端時 PLC 的COM端接電源24V  輸入端接本板的 信號輸出OUT ,光耦板上GND接電源負極
• 實用時在本模組通電後 不可觸碰板上白線框內的任何器件..因為是高壓 .注意用電安全.
