18650鋰電池升壓模組 5V 3A高功率 邊充邊放充電板 UPS 不斷電模組

描述

18650鋰電池升壓模組 5V 3A高功率 邊充邊放充電板 UPS不間斷電 本版為 5V 3A 版本

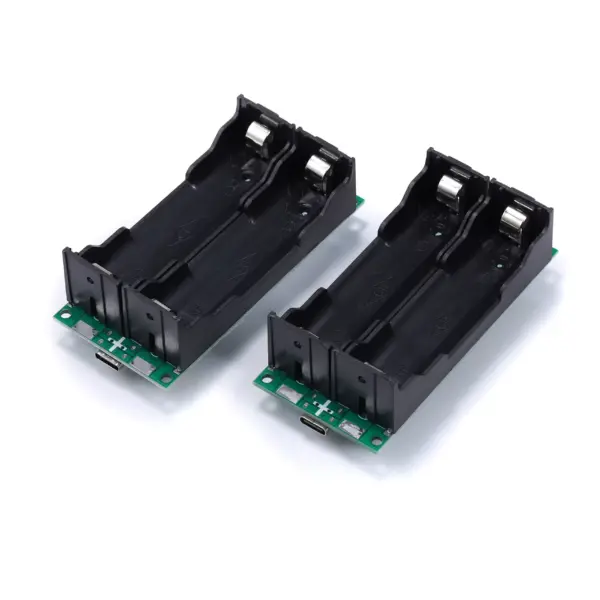

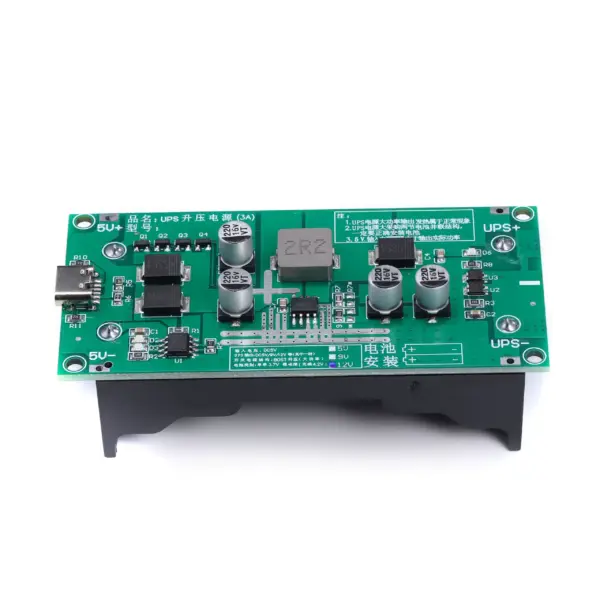

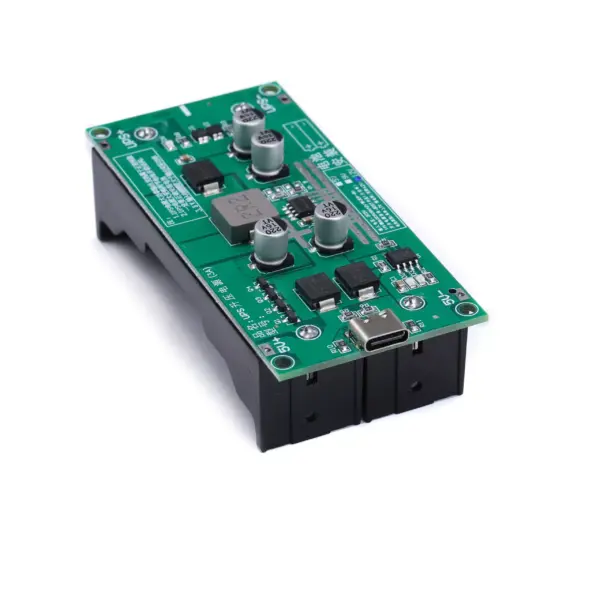

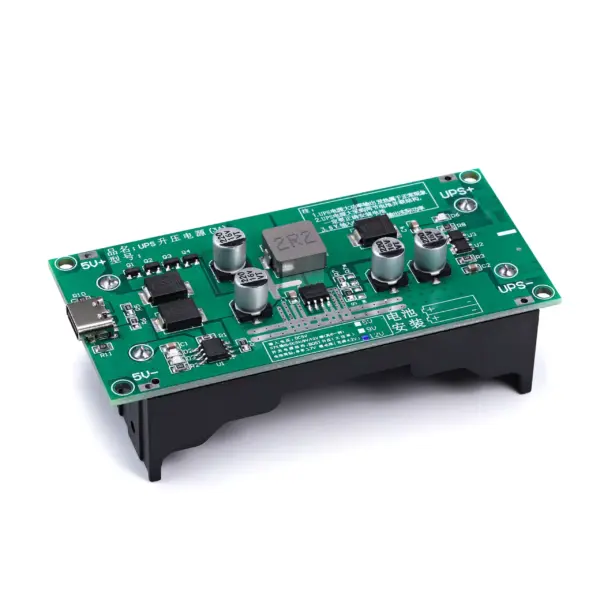

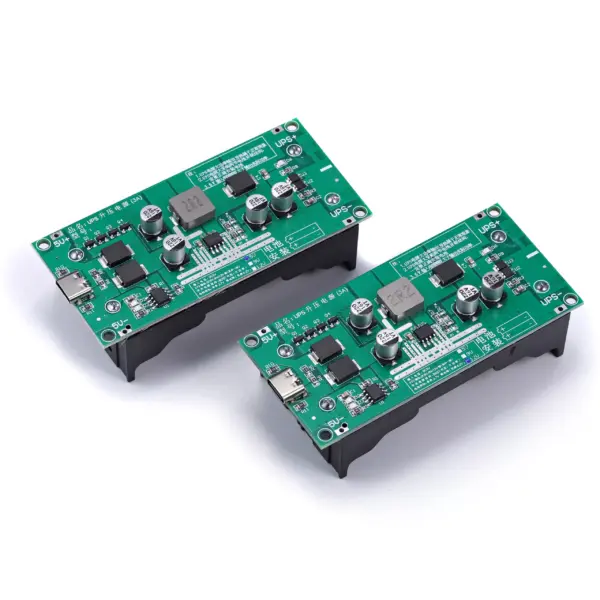

介面說明:MicroUSB口及標5V+、5V-為外部供電口，2者選其一即可。標示USP+和UPS-為輸出介面。背部焊接電池盒接上18650鋰電池。也可以焊線出來接其他鋰電池。

UPS-15W模組可實現外部電源和電池雙路供電無縫切換(無延遲)，適用於小型功率直流設備儀表等不間斷供電方案，停電自啟動，來電自充電。UPS-15W模組集合鋰電池充電、鋰電池保護、升壓輸出、UPS 切換四大實用功能。

UPS 工作原理

當電源有電時直接由電源經由升壓電路供電，同時為鋰電池充電。>一但電源斷電，自動啟動電池通路經由升壓電路供電給負載。

升壓電路部分參數:

• 峰值功率可達20W，額定功率高達15W，
• BOST升壓電路，內建12A大電流MOS，
• 效率最高可達96%
• 模組靜態功耗25mA
• 可選輸出5V電流3A;輸出9V電流16A;輸出12V電流1.2A。

鋰電池充電部分參數:

如下圖所示:充電中紅燈常亮，待充滿綠燈常亮，自動停止充電。後端紅燈為供電指示燈。充電截止電壓4.2V，放電截止電壓2.5V。

註:模組帶過衝，過放，過溫，過流保護:若誤操作短路後進入保護狀態不輸出，接入5V充電自動啟動恢復輸出。請確保使用的烙鐵有接地(且排插接地線導通)，最好戴防靜電手套操作。

產品尺寸:

• 模組尺寸:89*42*22.4mm長寬高(背面貼片盒)
• 89*42*385mm長寬高(背面直插盒)
• 模組安裝孔直徑是3mm

注意事項:

1. 若UPS 想節省能耗，所有測試完成後把輸出指示燈拆下來，這樣可以減少十幾mA的電流
2. 如果有電源關斷後板子沒有迅速切換電池供電的情況，可在5V輸入口並聯一個1K左右的放電電阻
