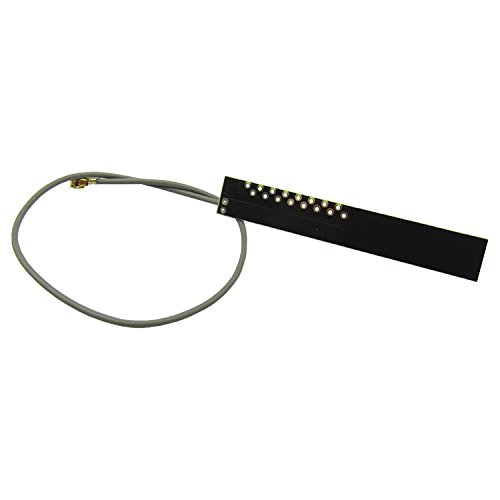

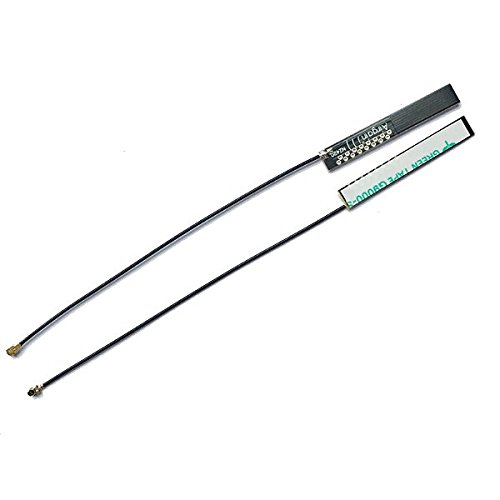

2.4G 4db 內置 PCB天線 藍牙& wifi 天線模組 高增益全向天線 IPX接口

描述

2.4G 4db 內置 PCB天線 藍牙& wifi 天線模組 高增益全向天線 IPX接口

雙面PCB 內置WIFI 2.4GHz 全向增益天線  2.4G 4db 內置 PCB天線 藍牙& wifi 天線模組 高增益全向天線 IPX接口

• 接頭：IPX13
• 線長：12.5CM左右總長17.5CM（量大可定制線長，請諮詢客服）
• PCB規格：47.5 X 7.5 X 0.95mm
• 駐波比定義: SWR <= 2.0 @ 2400 MHz ~ 2700 MHz
• 增益定義: 4 dBi ( *Typical* )
• 頻段定義: 2400 MHz ~ 2700 MHz
• 阻抗定義: 50 ohm

A. Electrical Characteristics

• Frequency 2400 ~ 2700 MHz
• SWR <= 2.0
• Antenna Gain 4.0± 0.7dBi
• Polarization Linear
• Impedance 50 Ohm

B. Material & Mechanical Characteristics

• Material of Radiator PCB
• Cable Type OD 1.13 mm // 100 mm
• Connector Type Mini Connector
• Pull Test > = 1.0 Kg
• C. Environmental
• Operation Temperature – 40 °C ~ + 65 °C
• Storage Temperature – 40 °C ~ + 80 °C
