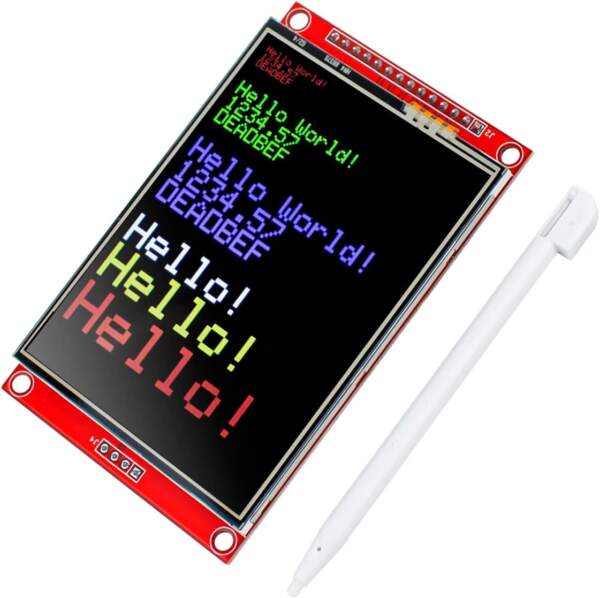

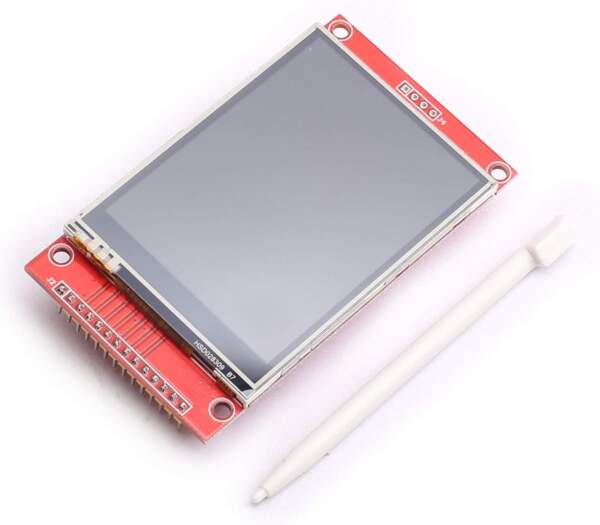

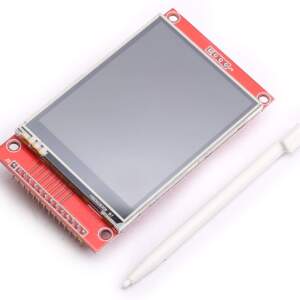

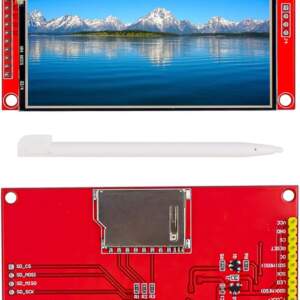

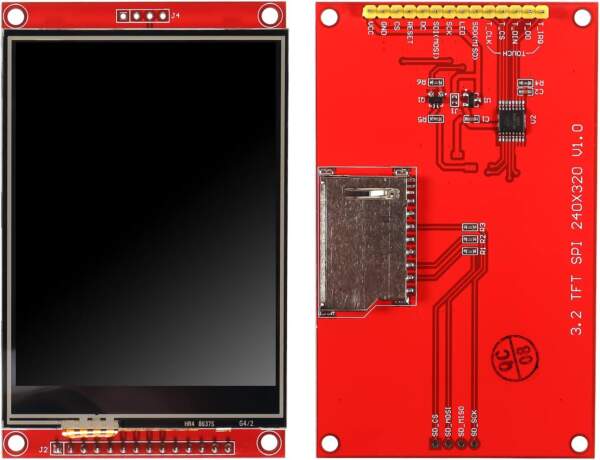

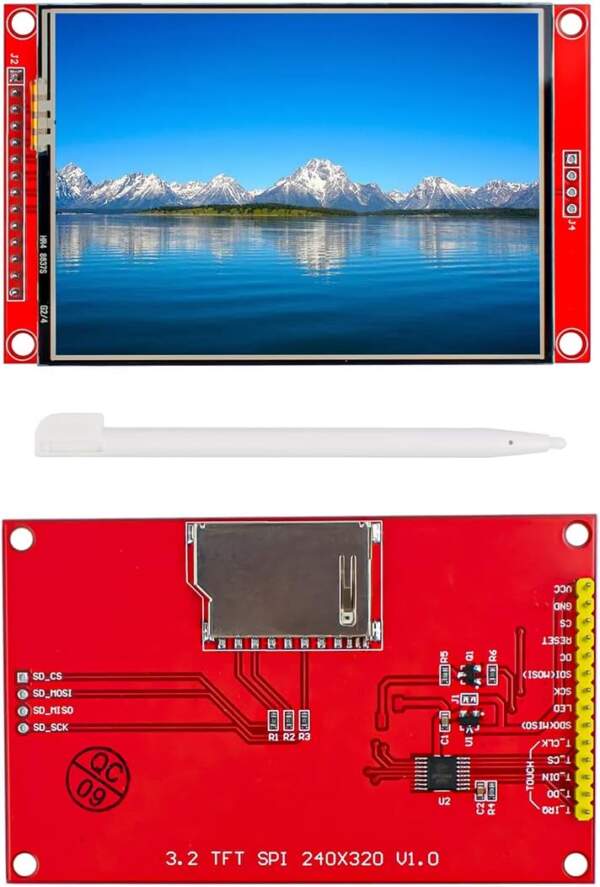

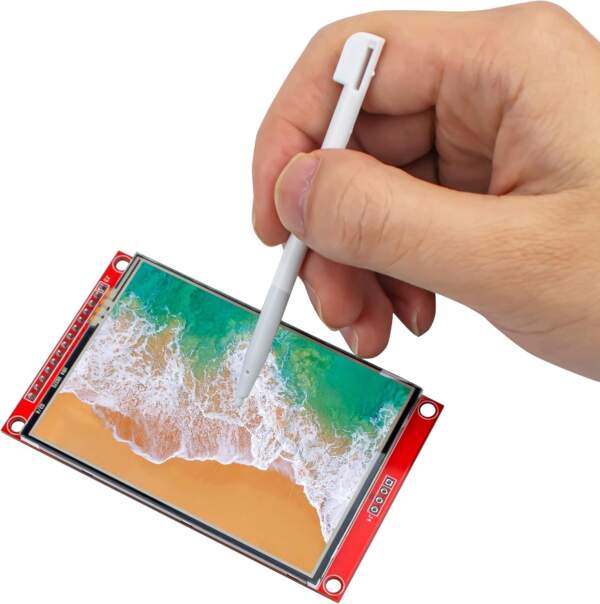

3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用

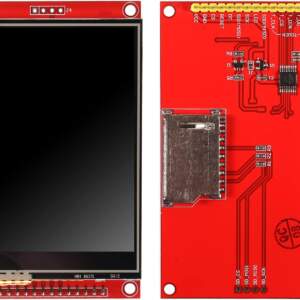

3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 2
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 3
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 4
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 5
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 6
3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用：圖片 7

3.2 吋 320 x 240 觸控 TFT-LCD 模組 ILI9341 驅動 SPI Arduino & ESP32 可用

0 out of 5
( 目前沒有評價。 )

原始價格：NT$580。目前價格：NT$450。 (未稅)

狀態: 尚有庫存 貨號: LCR-014999 分類: 標籤: , , , , , , , , , ,

描述

產品介紹

  • 3.2吋彩屏，支援16BIT RGB 65K色顯示，顯示色彩豐富
  • 320X240分辨率，可選觸控功能
  • 採用SPI串列匯流排，只需幾個IO即可點亮顯示

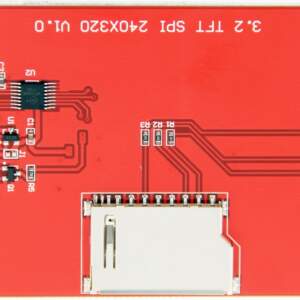

  • 附SD卡槽方便擴充實驗
  • 提供豐富的範例程序
  • 軍工級製程標準,長期穩定工作
  • 提供底層驅動技術支援

產品參數

名稱 參數
顯示顏色 RGB 65K彩色
庫存單位 帶觸摸:MSP3218
無觸摸:MSP3217
尺寸 3.2(英吋)
類型 薄膜電晶體
驅動晶片 ILI9341
解析度 320*240（像素）
模組介面 4線SPI接口
有效顯示區域(AA區) 48.6×64.8(毫米)
模組PCB底板尺寸 55.04×89.3(毫米)
工作溫度 -20℃~60℃
儲存溫度 -30℃~70℃
VCC電源電壓 3.3V~5V
邏輯IO口電壓 3.3V（TTL）
耗電量 待定
重量(含包裝) 無觸摸41 (g) / 帶觸摸52 (g)

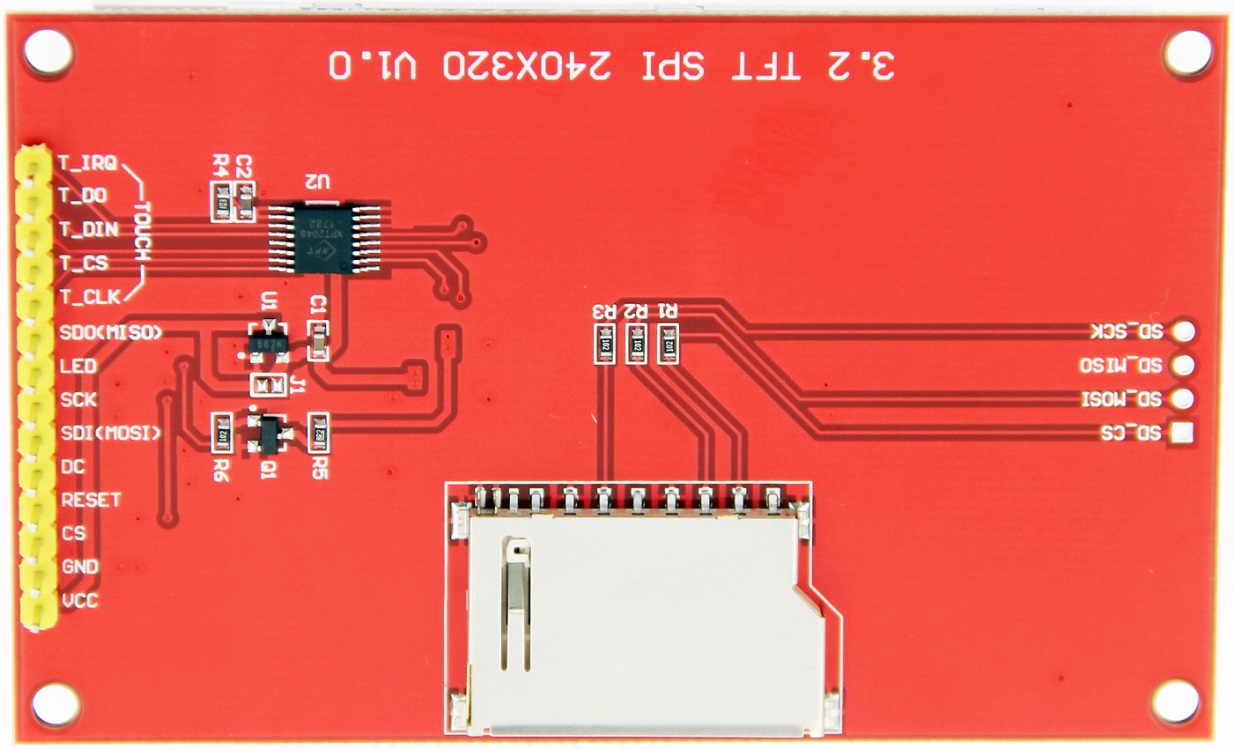

介面定義

序號 腳位標號 說明
1 電壓控制電路 5V/3.3V電源輸入
2 接地 接地
3 CS 液晶屏片選訊號，低電位使能
4 重置 液晶螢幕復位訊號，低電位復位
5 直流/RS 液晶螢幕暫存器/資料選擇訊號，低電位：暫存器，高電位：數據
6 SDI（MOSI） SPI匯流排寫入資料訊號
7 同步訊號 SPI匯流排時脈訊號
8 引領 背光控制，高電位點亮，如無需控制則接3.3V常亮
9 SDO（味噌） SPI匯流排讀取資料訊號，如無需讀取功能可不接
(以下為觸控螢幕訊號線接線，如無需觸控或模組本身不含觸控功能，可不連接)
10 時脈訊號 觸摸SPI匯流排時脈訊號
11 時間軸 觸控螢幕片選訊號，低電位使能
12 T_DIN 觸控SPI匯流排輸入
十三 時間 觸控SPI匯流排輸出
14 中斷請求 觸控螢幕中斷訊號，偵測到觸控時為低電平
