描述

3.5吋 480X320 觸控 TFT-LCD 模組 ILI9488 驅動 SPI Arduino & ESP32 可用

• 3.5寸彩色液晶顯示器，支持16BIT RGB 65K色顯示，顯示色彩豐富
• 480X320分辨率，可選觸摸功能
• 採用SPI 串行總線，只需幾個IO即可點亮顯示
• 帶SD卡槽方便擴展實驗
• 提供豐富的示例程序
• 軍工級工藝標準,長期穩定工作
• 提供底層驅動技術支持

顯示顏色	RGB 65K彩色
SKU	帶觸摸:MSP3520
	無觸摸:MSP3521
尺寸	3.5(inch)
類型	TFT
驅動芯片	ILI9488
分辨率	480*320 (Pixel)
模塊接口	4-wire SPI interface
有效顯示區域(AA區)	48.96×73.44(mm)
模塊PCB底板尺寸	56.34×98(mm)
工作溫度	-20℃~60℃
存儲溫度	-30℃~70℃
VCC電源電壓	3.3V~5V
邏輯IO口電壓	3.3V(TTL)
功耗	待定
重量(含包裝)	帶觸摸57 (g)

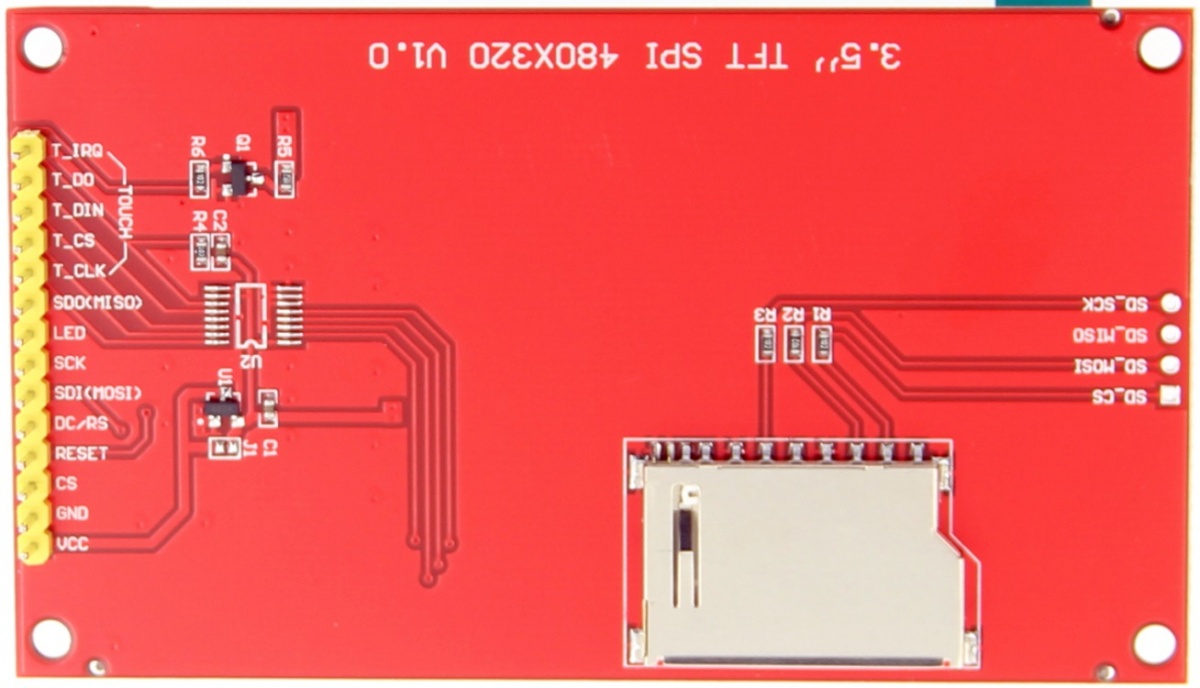

接口定義

序號	引腳標號	說明
1	VCC	5V/3.3V電源輸入
2	GND	接地
3	CS	液晶屏片選信號，低電平使能
4	RESET	液晶屏復位信號，低電平復位
5	DC/RS	液晶屏寄存器/數據選擇信號，低電平：寄存器，高電平：數據
6	SDI(MOSI)	SPI總線寫數據信號
7	SCK	SPI總線時鐘信號
8	LED	背光控制，高電平點亮，如無需控制則接3.3V常亮
9	SDO(MISO)	SPI總線讀數據信號，如無需讀取功能則可不接
(以下為觸摸屏信號線接線，如無需觸摸或者模塊本身不帶觸摸功能，可不連接)
10	T_CLK	觸摸SPI總線時鐘信號
11	T_CS	觸摸屏片選信號，低電平使能
12	T_DIN	觸摸SPI總線輸入
13	T_DO	觸摸SPI總線輸出
14	T_IRQ	觸摸屏中斷信號，檢測到觸摸時為低電平

產品文檔

• 3.5寸SPI模塊用戶手冊
• 3.5寸TFT規格書
• 3.5寸SPI模塊尺寸圖
• 3.5寸SPI模塊原理圖
• 3.5寸QD3503液晶屏原理圖封裝和PCB封裝
• 驅動IC數據手冊ILI9488

程序下載

• 3.5寸SPI模塊配套資料包(ILI9488)

使用說明

• Arduino IDE軟件使用說明
• C51示例使用說明
• STM32示例使用說明
• PCtoLCD2002軟件使用說明
• Image2Lcd軟件使用說明
• 中英文取模設置

如何在Arduino上使用

• 模塊在Arduino上使用說明

常用軟件

• PCtoLCD2002
• Image2Lcd

3.5inch SPI Module ILI9488 with Touch Function

• 3.5-inch color screen,support 65K color display,display rich colors
• 480X320 resolution, optional touch function
• Using the SPI serial bus, it only takes a few IOs to illuminate the display
• Easy to expand the experiment with SD card slot
• Provide a rich sample program
• Military-grade process standards, long-term stable work
• Provide underlying driver technical support

Parameters

Name	Parameter
Display Color	RGB 65K color
SKU	have touch screen: MSP3520
	have no touch screen: MSP3521
Screen Size	3.5(inch)
Type	TFT
Driver IC	ILI9488
Resolution	480*320 (Pixel)
Module Interface	4-wire SPI interface
Active Area (AA area)	48.96×73.44(mm)
Module PCB Size	56.34×98(mm)
Operating Temperature	-20℃~60℃
Storage Temperature	-30℃~70℃
VCC power voltage	3.3V~5V
Logic IO port voltage	3.3V(TTL)
Power Consumption	TBD
Rough Weight(Package containing)	No touch: 45 (g) / With touch: 57 (g)
