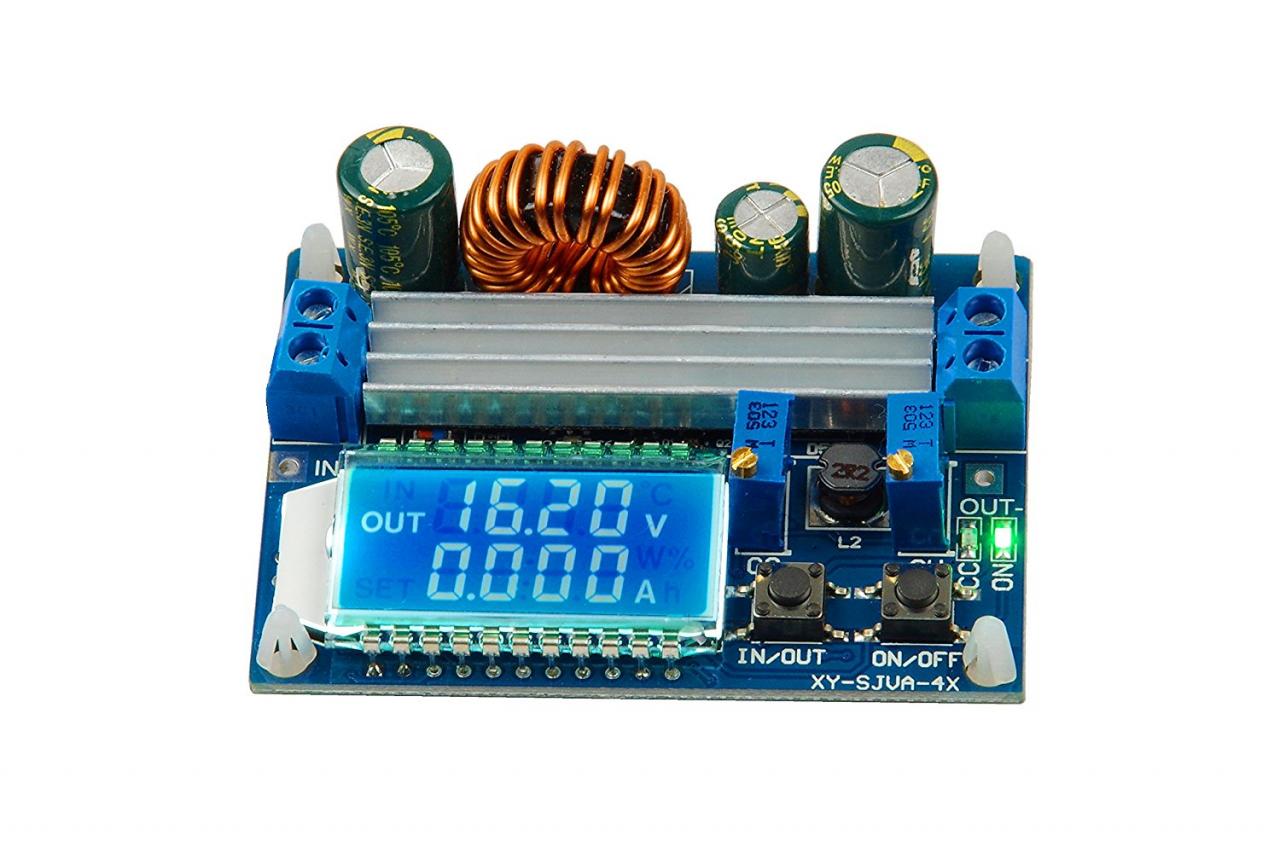

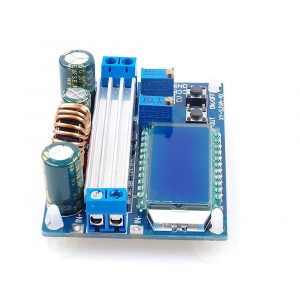

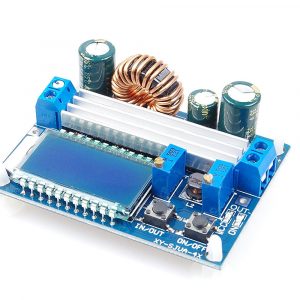

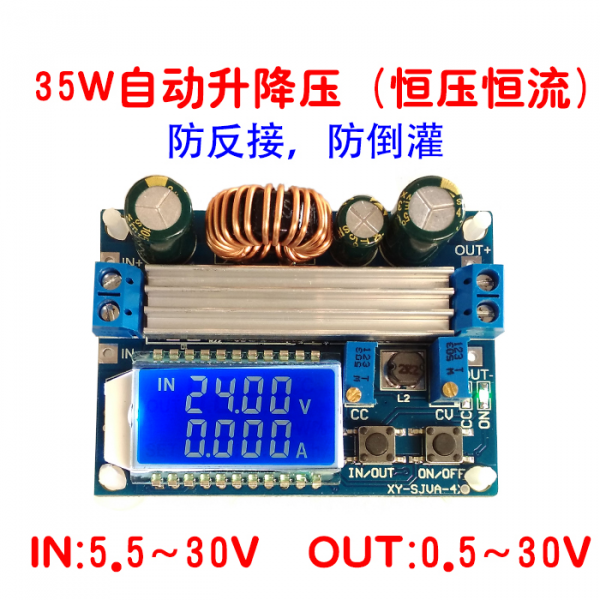

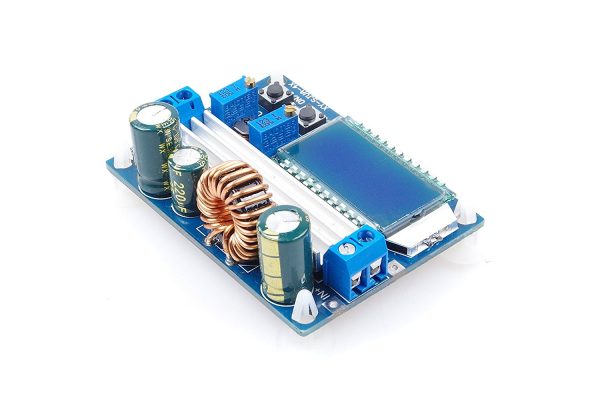

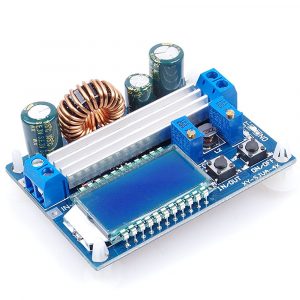

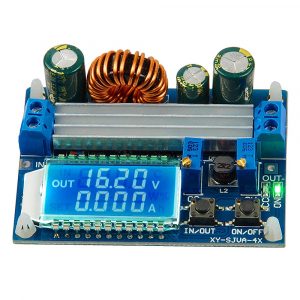

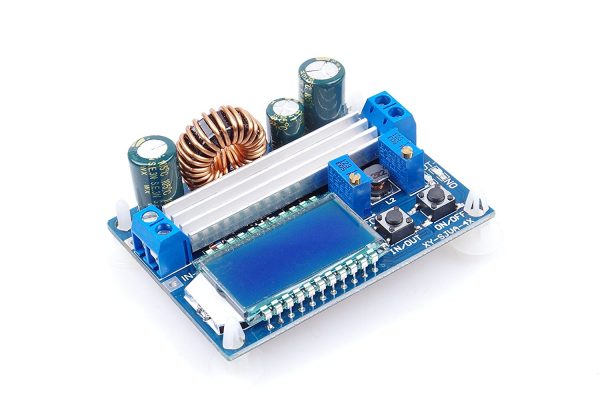

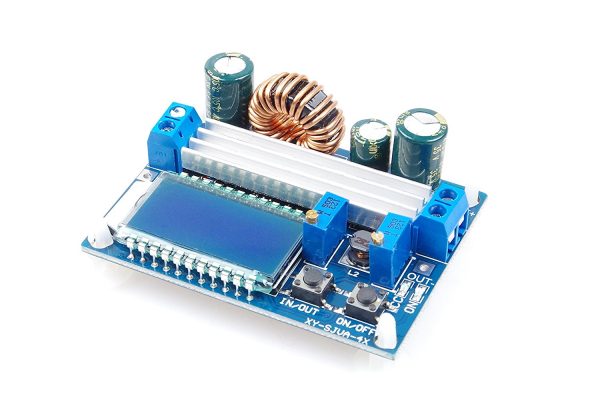

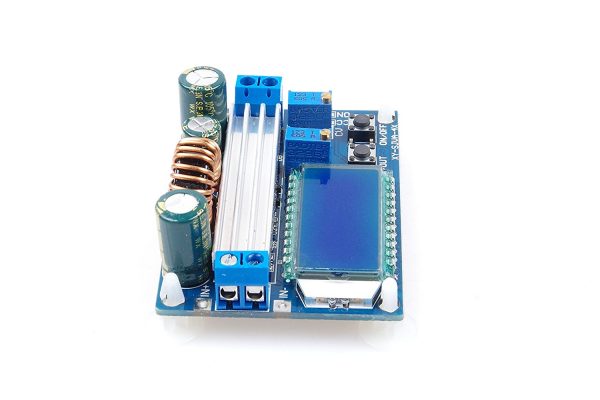

35W 自動升壓降壓模組 升降壓模組 恆壓恆流 液晶LCD數顯電壓表 電流表可調降壓升壓

原始價格:NT$430。目前價格:NT$380。 (未稅)

描述

35W 自動升壓降壓模組 升降壓模組 恆壓恆流 液晶LCD數顯電壓表 電流表可調降壓升壓

35W 自動升壓降壓模組 輸入電壓:5.5-30V(輸入電壓5V時,也可以實現升降壓,但是電壓電流測量不準確;低於4.7V時,欠壓保護)  輸出電壓:0.5-30V

  • 1. 液晶可顯示輸入輸出電壓,輸出電流輸出功率
  • 2. 輸入端防反接保護,反接不會燒毀
  • 3. 可升壓,可降壓,輸出電壓0.5-30V任意調節,限制電流0-4A任意調節
  • 4. 輸出端防倒灌,給電池充電時不用另外加防倒灌二極管
  • 5. 按鍵控制輸出端ON/OFF狀態,並且可以設置上電默認為ON或OFF
  • 6. 採用升降壓芯片作為主要控制器,外置60V 75A MOS管作為開關管,雙60V 5A SS56肖特基做整流,耐壓夠,功率足,優於市面上的XL6009/LM2577不成熟方案(很多件耐壓耐流性能達不到)
  • 7. 35W 自動升壓降壓模組 輸出紋波小,有LC濾波

35W 自動升壓降壓模組

自動升壓降壓模組 參數:

  • 輸入電壓:5.5-30V(輸入電壓5V時,也可以實現升降壓,但是電壓電流測量不準確;低於4.7V時,欠壓保護)
  • 輸出電壓:0.5-30V
  • 輸出電流:能長期穩定工作在3A ,加強散熱下可達到4A
  • 輸出功率:自然散熱35W,加強散熱50W
  • 電壓顯示解析度:0.05V
  • 電流顯示解析度:0.005A
  • 轉換效率:88%左右
  • 輸入反接保護:有
  • 輸出端防倒灌:有
  • 短路保護:有
  • 工作頻率:180KHZ
  • 尺寸 6.5cm x 5 cm

功能說明:

  • 1. 模塊有IN/OUT,ON/OFF兩個按鍵:IN/OUT按鍵切換輸入電壓與輸出電壓顯示,長按可以切換輸出電流輸出功率顯示; ON/OFF按鍵控制輸出ON或OFF,長按可以設置下次上電默認輸出狀態是ON或者OFF。
  • 2. CC為電流設置電位器,順時針旋轉,可增大設定電流,當負載電流達到設定電流時,進入恆流狀態,CC恆流指示燈(紅色)亮起;右邊CV為電壓設置電位器,順時針旋轉,可增大輸出電壓。ON指示燈是輸出狀態指示燈,當輸出端有電壓時亮,否則滅。

使用方法:

1.作為具有過流保護能力的普通升降壓模塊使用

(1)調節CV恆壓電位器,使輸出電壓達到您想要的電壓值。

(2)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節CC恆流電位器使輸出電流達到預定的過流保護值。(比如萬用表顯示的電流值是2A,那麼您使用模塊時最大電流只能到2A,電流到2A時紅色恆壓恆流指示燈亮,否則該指示燈滅)

注意:在此狀態下使用時,由於輸出端有電流採樣電阻,接上負載後會有0~0.2V的壓降,同時大電流的時候,輸入導線和輸出導線會有一定的線上壓降,此為正常現象!

2.作為電池充電器使用

不帶恆流功能的模塊是不能用來給電池充電的,由於耗完電的電池與充電器的壓差很大,導致充電電流過大,造成電池損壞,所以開始的時候要對電池使用恆流充電,當充電到一定程度的時候自動切換回恆壓充電。

(1)確定您需要充電電池的浮充電壓和充電電流;(假如鋰電池參數為3.7V/2200mAh,那麼浮充電壓為4.2V,最大充電電流1C,即2200mA)
(2)空載條件下,萬用表測量輸出電壓,調節恆壓電位器使輸出電壓達到浮充電壓;(假如給3.7V鋰電池充電,把輸出電壓調為4.2V即可)
(3)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節恆流電位器使輸出電流達到預定的充電電流值;
(4)接上電池,充電。

(步驟1、2、3為:輸入端接電源,輸出端空載不接電池)

3.作為大功率LED恆流驅動模塊使用

(1)確定您需要驅動LED的工作電流和最高工作電壓;

(2)空載條件下,萬用表測量輸出電壓,調節恆壓電位器使輸出電壓達到LED最高工作電壓;

(3)用萬用表10A電流檔測量輸出短路電流,同時調節恆流電位器使輸出電流達到預定的LED工作電流;

(4)接上LED,試機。

(步驟1、2、3為:輸入接電源,輸出空載不接LED燈。)

注意:本模塊在超過3A、35W使用時,請加強散熱!!!

注意事項:

  • 1.模組輸入IN-禁止與輸出OUT-短接,否則恆流功能失效。
  • 2.請確保供電電源的功率時刻大於輸出負載所需功率!
  • 3.模組若想滿載輸出,輸入電壓要8V以上,當輸入電壓為5V時,輸出功率約為15W,電壓電流表失效。模組電流值最大4A,前提受限於最大輸出功率,比如輸出17V,電流應不大於2A。
  • 4.模組帶輸出短路保護,短路保護後模塊自動關閉輸出,給模塊重新上電即可恢復,如果您的供電電源無輸出限流保護,建議在模塊輸入前端串接保險絲,提高安全係數。
  • 5.模塊有輸入欠壓保護功能,默認是4.7V左右,低於這個值後,會自動斷開輸出,給模塊重新上電即可恢復(注意是模塊端口處的電壓,當輸入電流比較大時,不要忽略輸入導線上的分壓)。

DC -DC 4A DC 5.5-30V to DC 0.5-30V 0.3-3A Automatic step-down step-up Regulating Constant Current Regulator With LCD Digital Display Power Module

  • LCD display input and output voltage, output current;Input anti-reverse protection, reverse will not burn;
  • Boost, can step-down, the output voltage 0.5-30V arbitrary regulation, the current limit 0-4A arbitrary regulation;
  • Output anti-intrusion, the battery charge without additional anti-reflux diode;
  • Button control output ON / OFF status, and can be set to power on the default ON or OFF;
  • The use of buck-boost chip as the main controller, external 60V 75A MOS tube as a switch, double 60V 5A SS56 Schottky rectification, 60V voltage value, superior to the market immature XL6009 / LM2577 program (a lot Device pressure value is not enough, MOS tube and Schottky diode pressure value must be greater than the input plus input voltage value);

Instructions: 1. The module has IN / OUT, ON / OFF two buttons: IN / OUT button to switch the input voltage and output voltage display, long press to switch the output current output power display; ON / OFF button control output ON or OFF, long press Set the power-on default output state is ON or OFF the next time. 2.CC set potentiometer for current, turn clockwise to increase set current, when the load current reaches the set current, enter constant current state, CC constant current indicator (red) lights up; right CV is voltage setting Potentiometer, clockwise rotation, can increase the output voltage.

If you have any question , please feel free to contact us.
