4路 MOSFET 開關模組 PLC放大電路板 / 大電流驅動模組 光耦隔離

原始價格:NT$110。目前價格:NT$95。 (未稅)

描述

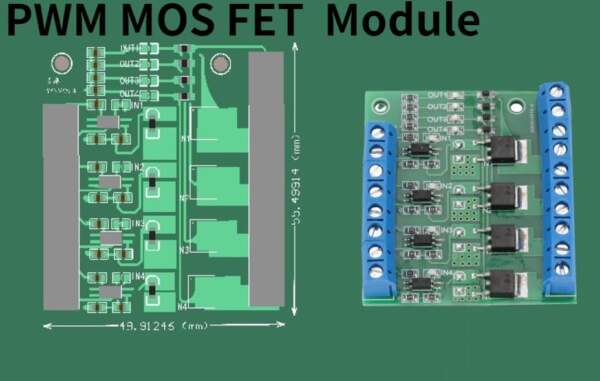

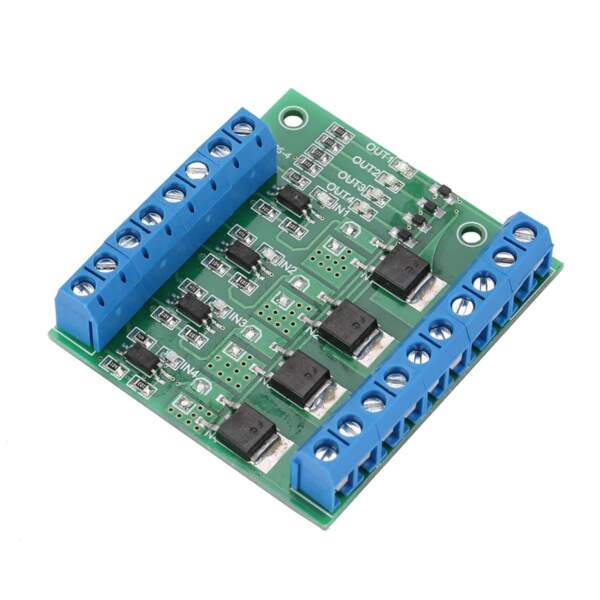

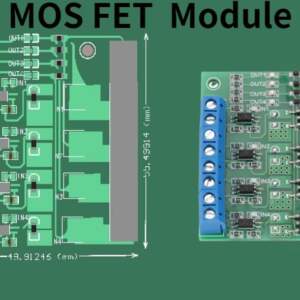

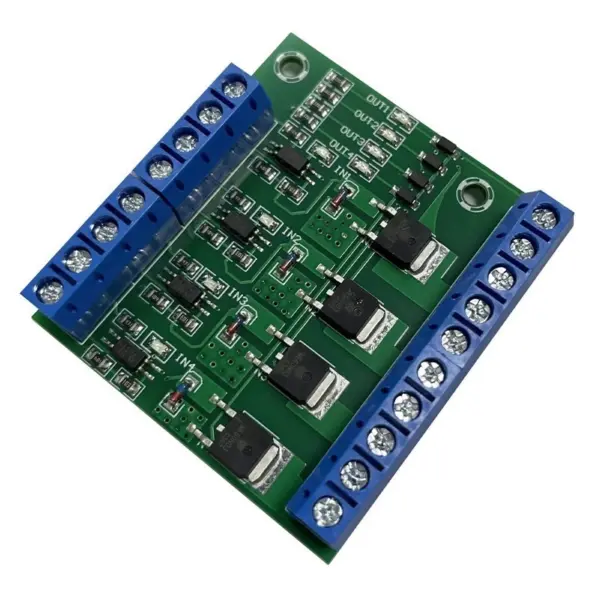

4路 MOSFET 開關模組 PLC放大電路板 / 大電流驅動模組 光耦隔離

4路 MOSFET 開關模組可以讓 Arduino / ESP32 以低電壓的腳位去控制高電壓或高功率的設備,適合用於家居自動化、工業控制、LED 燈帶調光、馬達控制等場景。透過簡單的接線和 Arduino 代碼,你可以快速實現各種自動化項目!

1:產品型號:採用優質的超小型光耦,抗干擾能力強,性能穩定,輸入信號和輸出完全隔離

2:輸入信號:3~20V之間的PWM信號

3:輸出能力:DC 3.7V~27V,每路10A以內電流

4:PWM頻率:0~20KHZ

5:指示燈:帶輸入信號和輸出指示燈

6:  應用說明:輸出端可以控制大功率的設備,電機,燈泡, LED燈帶、直流馬達、微型水泵、電磁閥 等,可以輸入PWM,控制電機轉速,燈的亮度等。

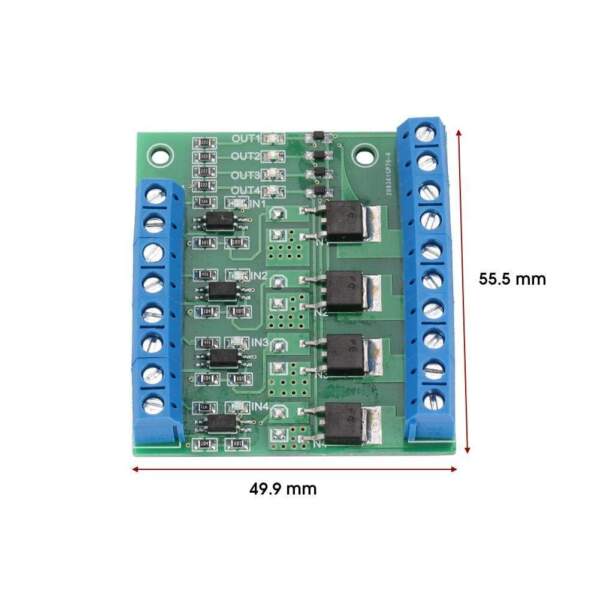

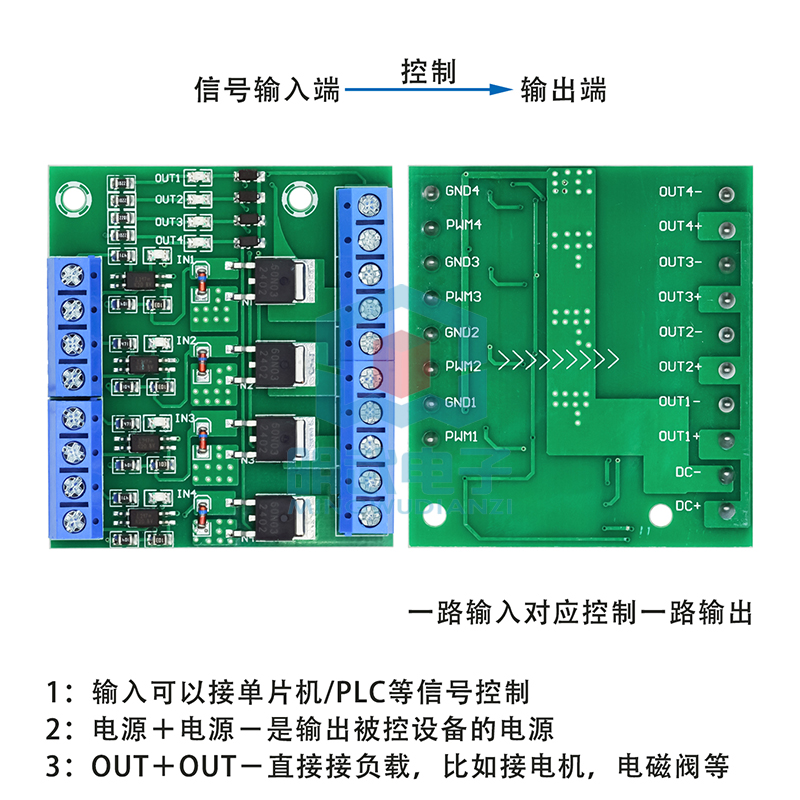

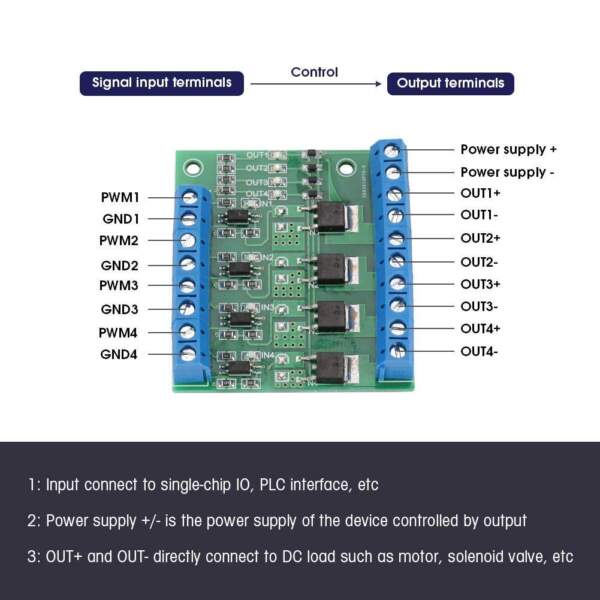

7模組介面說明:

1、DC+ :設備直流電源正極

2、DC- :設備直流電源負極

3、PWM:信號輸入端(接單片機IO口,PLC介面,直流電源等

4、GND:信號負極端

5、OUT+輸出端正極(接設備正極

6、OUT-:輸出端負極(接設備負極

MOSFET 開關模組的應用

  • 控制 LED 燈帶:例如 PWM 調光或開關控制。
  • 驅動馬達:特別是在機器人或 DIY 項目中。
  • 直流電路控制:用於自動化系統中的開關操作,例如家庭自動化、工業控制。

如何使用

  1. 接入電源:將直流電源(例如 12V 或 24V)接入電路板上的電源端子。
  2. 連接負載:將需要控制的設備(如 LED、馬達)接到輸出端子(OUT1, OUT2, …)。
  3. 控制信號:通過微控制器(例如 Arduino 或 ESP32)的數位 IO 輸出信號(通常是 PWM 或數位高低電位)到輸入端子(IN1, IN2, …)。
  4. 實現控制:當控制信號到達時,MOSFET 會導通,讓電源通過負載,從而實現開關或調光/調速等功能。

將這塊 MOSFET 開關模組與 Arduino Uno Rev3 搭配使用的教學

一、準備材料

  • Arduino Uno Rev3
  • MOSFET 開關模組(圖片中的 4 路 MOSFET 模組)
  • 直流負載(例如 LED 燈帶、直流馬達或其他直流設備)
  • 直流電源(如 12V 或 24V,根據負載需求)
  • 若干杜邦線(跳線)
  • LED(測試用,可加限流電阻 220Ω)

二、接線方式

1. Arduino 與 MOSFET 模組連接
Arduino 引腳 MOSFET 模組引腳 功能
D2 IN1 控制第 1 路 MOSFET
D3 IN2 控制第 2 路 MOSFET
D4 IN3 控制第 3 路 MOSFET
D5 IN4 控制第 4 路 MOSFET
GND GND 共同接地
2. 負載與電源連接
  • 負載接法

    • 負載正極接到電源正極(例如 12V 電源的正極)。
    • 負載負極接到 MOSFET 模組的 OUT1(如果使用 IN1 控制)。
    • MOSFET 模組的 GND 接電源的負極。
  • 電源供應

    • 確保 Arduino 和 MOSFET 模組接同一個 GND,否則可能導致控制信號失效。

三、Arduino 範例程式碼

這段程式碼展示了如何通過 Arduino 控制 MOSFET 開關模組來實現 LED 的閃爍效果(或控制其他負載的開關)。

四、上傳程式碼

  1. 將 Arduino Uno 連接到電腦。
  2. 打開 Arduino IDE,選擇正確的板子(Arduino Uno)和連接埠(COM Port)。
  3. 將程式碼複製貼上至 IDE,點擊上傳按鈕。
  4. 上傳完成後,觀察負載(例如 LED 燈)是否按照程式碼設定的節奏閃爍。
