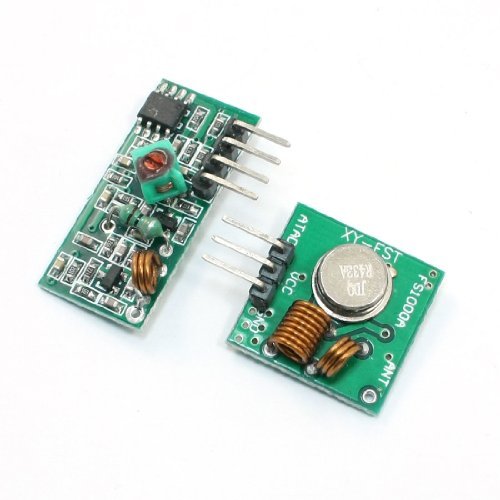

433MHZ RF 無線模組 Arduino 遙控器 433M 含發射與接收模組

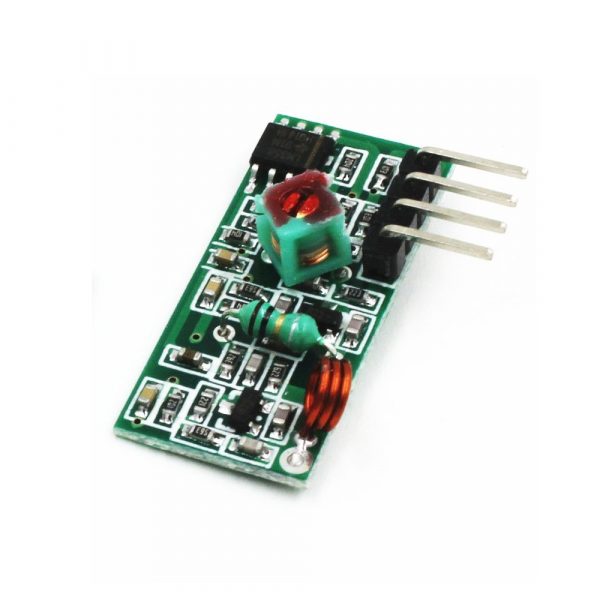

接收模組技術參數
- 實際工作距離:50-100米 (視實際環境有無干擾而定)
- 工作電壓:DC5V
- 靜態電流:4mA
- 接收頻率:433.92MHZ
- 接收靈敏度:-110DB
- 尺寸:30*14*7mm 外接天線:32CM單芯線,繞成螺旋狀
- 引腳排列從左→右:VCC(接電源正極)、DATA(TTL電位輸出,可直接至解碼器)、GND(接電源負極)

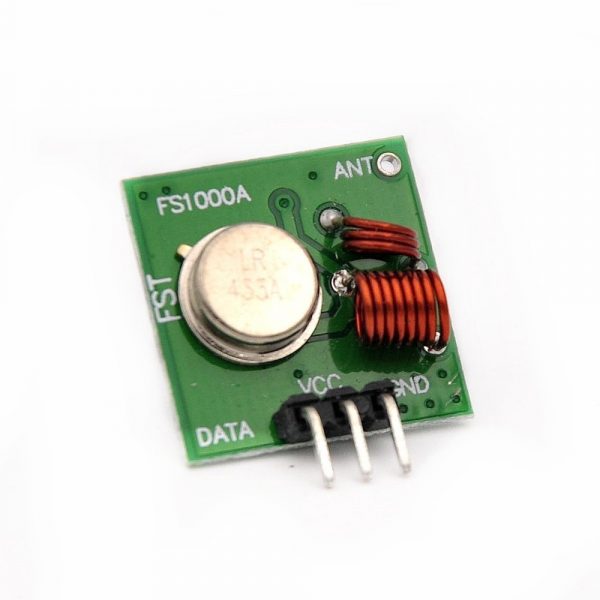

發射模組技術參數
- 發射距離:20-200米(視工作電壓而定)
- 工作電壓:3.5-12V
- 外型尺寸:19*19mm
- 工作方式:AM 傳輸速率:4KB/S 發射功率:10mW
- 發射頻率:433M
- 外接天線:25cm普通多芯或單芯線
- 引腳排列從左→右:(DATA、VCC、GND)
應用範圍 : 無線數據傳輸、無線遙控開關、防盜報警、遙控電動門(窗)、遙控插座、遙控音響、遙控玩具等。
注意
- VCC供電請符合模組工作電壓範圍,最好有電源濾波以免雜訊干擾
- 長距離工作時,發射與接收模組最好都要接上天線,以達到最佳收發效果。
- 天線對模組的接收效果影響很大,最好接1/4波長的天線,一般採用50歐姆單芯導線,天線的長度433M的約為17cm
- 天線位置對模組接收效果亦有影響,安裝時,天線盡可能伸直,遠離遮罩體,高壓,及干擾源的地方;使用時接收頻率、解碼方式及振盪電阻應與發射匹配
