80W 自動升降壓恒流恒壓電源模組 9-35轉1-35V 12V24V 車載穩壓充電模組 恆流恆壓

描述

80W 自動升降壓恒流恒壓電源模組 9-35轉1-35V 12V24V 車載穩壓充電模組 恆流恆壓

80W 自動升降壓恒流恒壓電源模組 是 非隔離自動升降壓恒流恒壓電源模組適用於 輸入電壓波動範圍9-35V，輸出電壓1-35V。輸入輸出非隔離，適用於車載穩壓器，車載充電器。

適用範圍

• 大功率LED驅動
• 鉛酸、鋰電池充電
• 系統供電
• 車載電源
• 電池充電器
• 太陽能電池升壓充電
• 筆記型電腦移動供電

硬體特點

• 1.用帶翼型的散熱，散0熱效果顯著提高，輸出功率更大（28V 輸入加風扇的時候功率都可以到120W 左右）。
• 2.全新設計，轉換效率高達90.5%（詳情見下面資料手冊效率轉換曲線）。
• 3.大尺寸鐵矽鋁磁環,採用2條1.2純銅漆包線並饒，發熱低、效率高。
• 4.品牌3296W多圈電位器，調節精度高，漂移小。
• 5.採用獨立基準IC，多個合金採樣電阻，恒流穩定溫飄小。
• 6.欠壓保護可調，可以有效保護各種電池，也可以用於太陽能電池。
• 7.帶恒流功能，可用於大功率LED 燈、給電池充電等等。
• 8.帶過溫保護，可以有效保護功率管過熱，保護採用降功率保護模式，非直接關端型，在給電池充電或者LED 供電中，當過溫會慢慢降低輸出功率，當溫度下降後，會自動恢復。
• 9.輸出帶短路保護，消除了升壓模組不帶短路保護的弊端。
• 10.雙色指示燈，轉燈電流約為0.2倍橫流值，充電狀態一目了然。
• 11.新增加了MLCC 陶瓷電容，輸出紋波明顯降低，在12V 2A 的時候約為200毫伏左右。
• 12.非常適合汽車上給12.6V 14.4V鋰電池充電，可以輸入10-30V 輸出穩定在12.6V、14.4V、14.6V、16.8V 等等 。

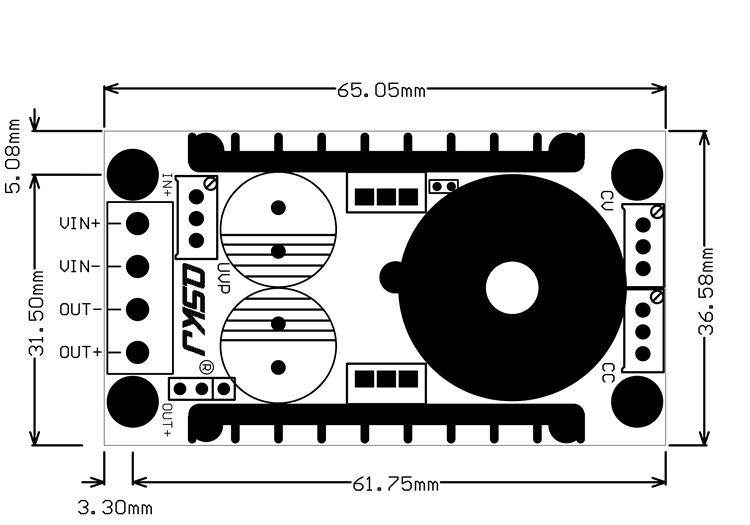

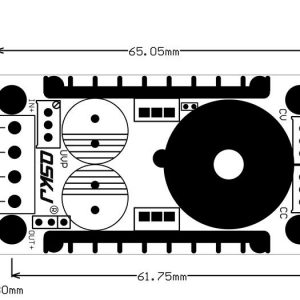

外觀尺寸：65.1(長)*47.7(寬)*26.8(高) mm

引腳方式:  VIN＋輸入正極、VIN－輸入負極、OUT＋輸出正極、OUT－輸出負極
CV電壓調節、CC電流調節、UVP輸入欠壓保護調節。

注意事項：

（1）12V 導線長度1米以內 導線不小於1.5平方，長度如果大於1米請加粗導線。
（2）模組工作在大功率、 溫度高、加外殼的時候 請安裝風扇，小功率不用加風扇，務必保證模組散熱片溫度不能超過80度。
（3）使用中 輸入不能接反 輸入不能超過最高安全電壓。
（4）12V蓄電池放電電壓不能低於10.5V ，鋰電池串聯使用（單節3.7V）放電電壓不能低於2.7V。
（5）IN+ 輸入正極 ，IN- 輸入負極，OUT+ 輸出正極，OUT- 輸出負極.

DC-DC 9-35 to 1-35V 80W Step Up Down Module DC DC CC CV Buck Boost Converter 80W Buck Booster Power Supply Board Electronic PCB
