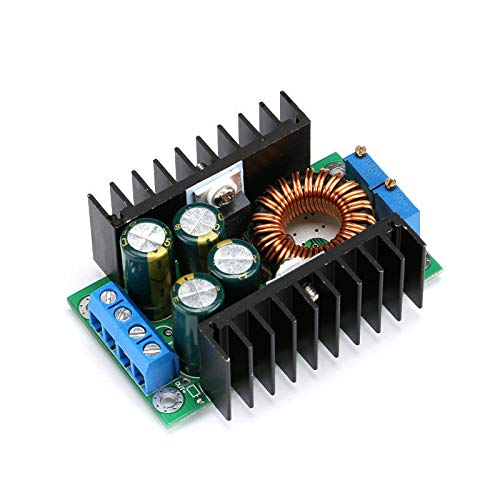

8A 可調式恒壓恒流 CC CV DC-DC 300W大功率可調電源降壓板

描述

8A 可調式恒壓恒流 CC CV DC-DC 300W大功率可調電源降壓板

8A 可調式恒壓恒流 CC CV DC-DC 300W大功率可調電源降壓板非隔離降壓恒流、恒壓模組（CC CV） 充電模組。適用範圍：大功率LED恒流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電,太陽能電池板,風力發電機.

• 輸入電壓：7-40V
• 輸出電壓：1.2-35V(連續可調)
• 輸出電流：最大8A(功率管溫度超過65度請加風扇散熱，24V 轉12V 6A以內 空曠環境一般可以不加風扇)
• 恒流範圍：0.2-8A（可調節）

轉燈電流：恒流值*（0.1），轉燈電流與恒流值聯動，比如恒流值為3A，轉燈電流設置為恒流的0.1倍(0.1*3A=0.3A)，當把恒流值調節成2A時候，此時轉燈電流為恒流的0.1倍(0.1*2A=0.2A).

• 此版本為固定 0.1倍（實際轉燈電流是大概值 不是非常精確） 用於充電是否充滿指示。
• 最低壓差：1V
• 輸出功率：最大功率約300W,功率管溫度超過65度請加風扇。
• 轉換效率：最高約95%（輸出電壓越高，效率越高）
• 工作頻率: 180KHZ
• 輸出紋波: 20M頻寬  （僅供參考）
• 輸入24V 輸出12V 5A 紋波50mV左右（不含雜訊）（實際使用請注意功率管溫度，溫度過高請加強散熱）
• 空載電流：典型20mA(24V轉12V)
• 負載調整率：±1%（恒壓）
• 電壓調整率：±1%
• 恒流精度和溫度：實際測試，模組上溫度從25度變化到60度，恒流值變化小於5%（恒流值5A）
• 動態回應速度：5% 200uS

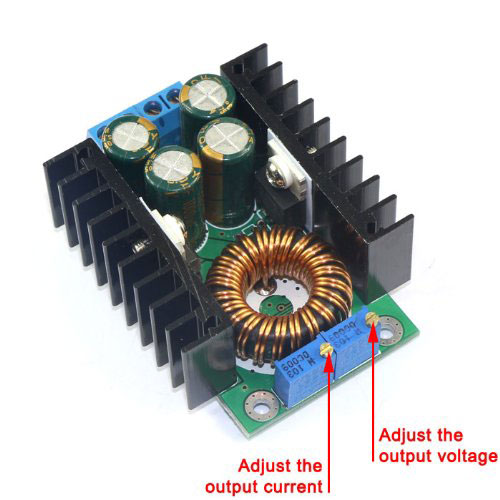

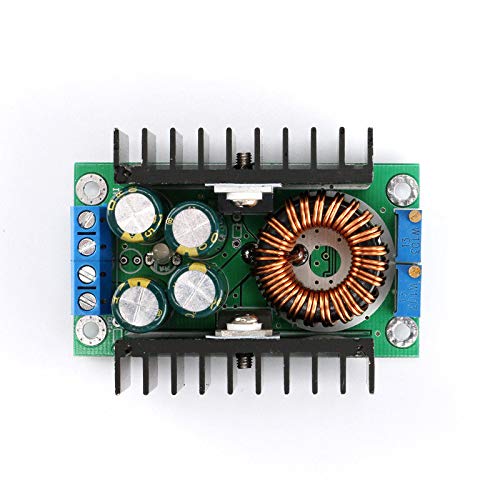

電位器調節方向：順時針（增加），逆時針（減少）  靠近 輸入的電位器為電壓調節（CV），靠近輸出的電位器為電流調節（CC）

• 指示燈：雙色指示燈，充電中指示燈紅色，充電完畢指示燈綠色（不接負載為綠色） 不帶恒流的 指示燈為紅色。
• 輸出短路保護：有，恒流（當前設置恒流值）
• 輸入反接保護：無。
• 輸出防止逆流：無。

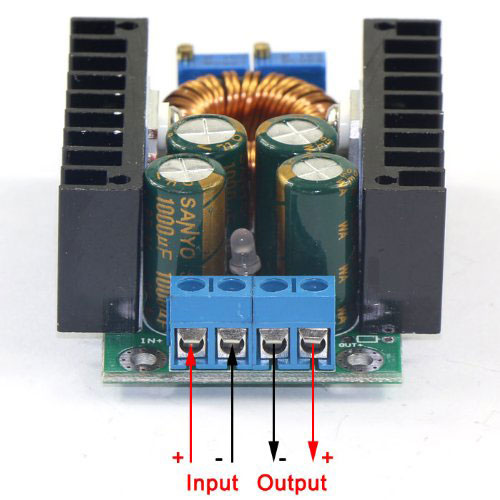

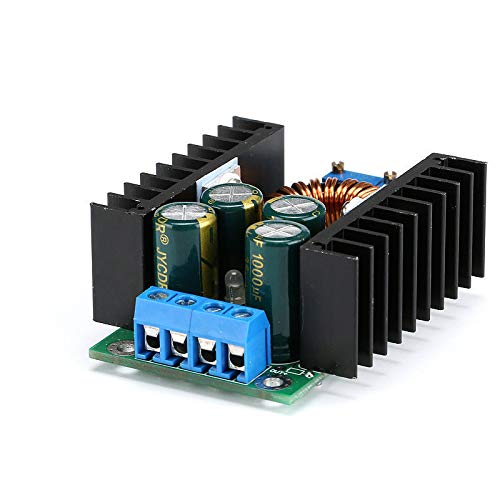

• 接線方式：接線端子
• 尺寸：65(長)*47(寬)*23.5(高)mm
• 重量:20G

應用：可調電源、大功率LED驅動、LED顯示幕驅動、鉛蓄電池充電、鋰電池充電、車載電源、車載筆記本電源（降壓）、穩壓電源、低壓系統供電、（比如兒童玩具車用12V 蓄電池降壓到6V）、24V轉12V 12V轉5V24V轉5V24V轉19V 20V等等。

電池充電 使用方法：

• 1.確定您需要充電電池的 浮充電壓和充電電流，模組的輸入電壓；
• 2.調節恒壓電位器，把輸出電壓調節到5V 左右。
• 3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的充電電流值；
• 4.調節恒壓電位器使輸出電壓達到浮充電壓；
• 5.接上電池，試充。
• （1、2、3、4步驟為模組輸入接電源，輸出空載不接電池。）

LED恒流驅動 使用方法：

• 1.確定您需要驅動LED的工作電流和最高工作電壓；
• 2.調節恒壓電位器，把輸出電壓調節到5V 左右。
• 3.用萬用表10A電流擋測量輸出短路電流，同時調節恒流電位器使輸出電流達到預定的LED工作電流；
• 4.調節恒壓電位器使輸出電壓達到LED最高工作電壓；
• 5.接上LED，試機。
• （1、2、3、4步驟為模組輸入接電源，輸出空載不接LED燈。）

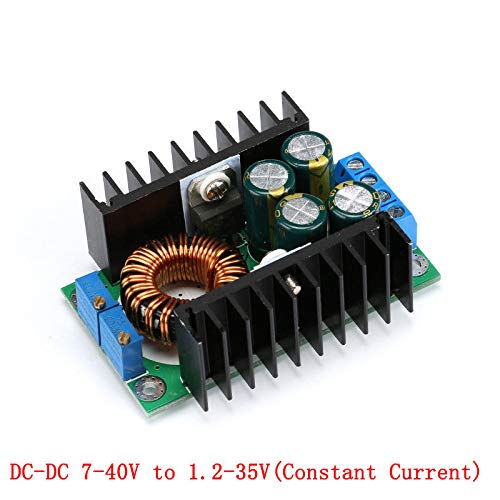

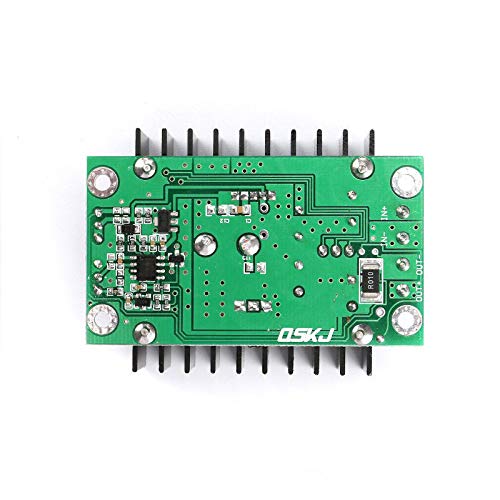

300W 8A DC-DC CC CV Buck Converter Volt Step Down 12V 19V 24V Car Laptop Power Supply Module 7-40V to 1.2-35V with LED Indicator

Use a dedicated benchmark IC, and high-precision current sensing resistor, make more stable constant current, (when 20°C to 60°C constant current 5A, temperature drift less than 5%). suitable for LED driver.
Fixed turn lamp current is 0.1 times the current value (When charging, used to identify whether the battery is fully charged) High output current, the max output current can reach 8A. Low output ripple , high frequency capacitor reduces output ripple.

Module parameters:

Module Properties: non-isolated step-down module, constant current and constant voltage module (CC CV), charging module

• Input voltage: 7-40V
• Output voltage: 1.2-35V (continuously adjustable)
• Output Current: 8A Max ( power tube temperature exceeds 65°C please add cooling fan )
• Constant current range :0.2-8A ( adjustable )
• Turn lamp current : constant current value * ( 0.1 ) , turn lamp current and constant current value linkage.For example, constant current value 3A, turn lamp current is set to 0.1 times constant current(0.1 * 3A = 0.3A). When adjust the constant current to 2A , then turn lamp current is 0.1 times constant current (0.1 * 2A = 0.2A).
  Turn lamp current is fixed to 0.1 time in this version( actually turn lamp current value is probably not very accurate ), it is for identify whether the battery is fully charged.
• Dropout voltage: 1V
• Output Power: Maximum power is about 300W, power tube temperature exceeds 65 degrees please add fan.
• Conversion efficiency : up to approximately 95% ( the higher output voltage, the higher the efficiency )
• Operating frequency: 180KHZ
• Output ripple : 20M bandwidth ( for reference only )
• Input 24V Output 12V 5A ripple around 50mV ( excluding noise )
