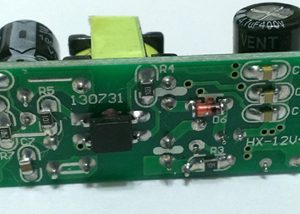

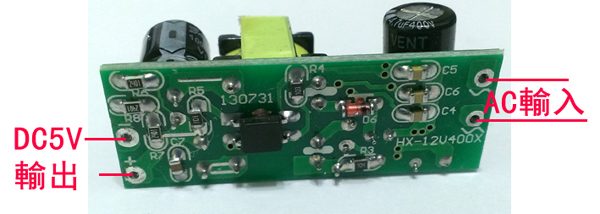

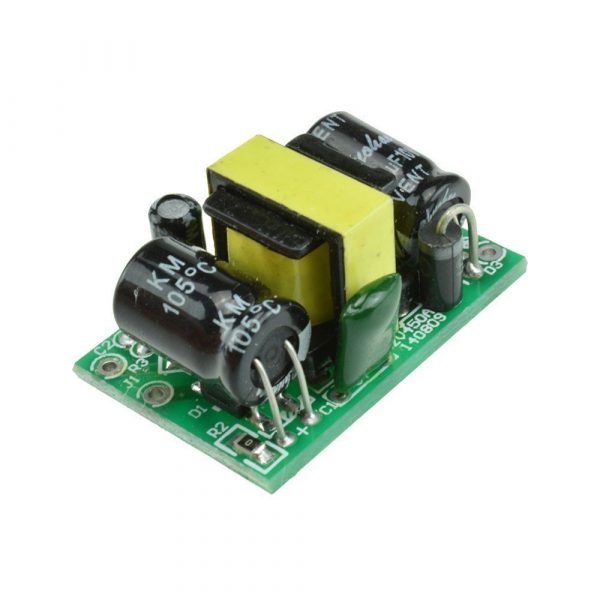

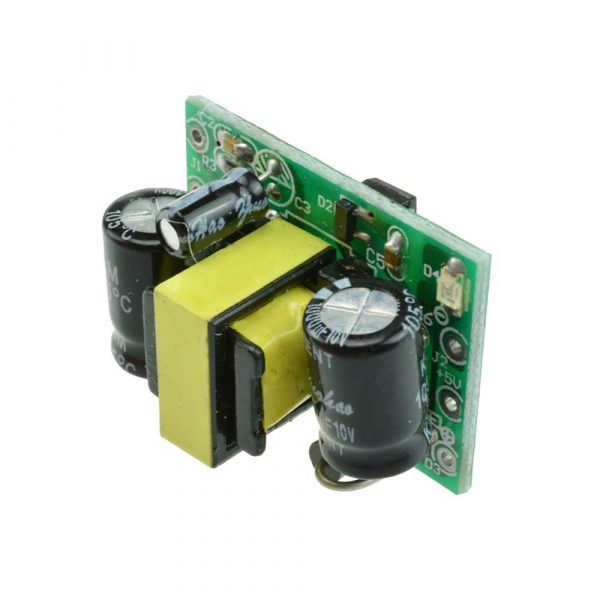

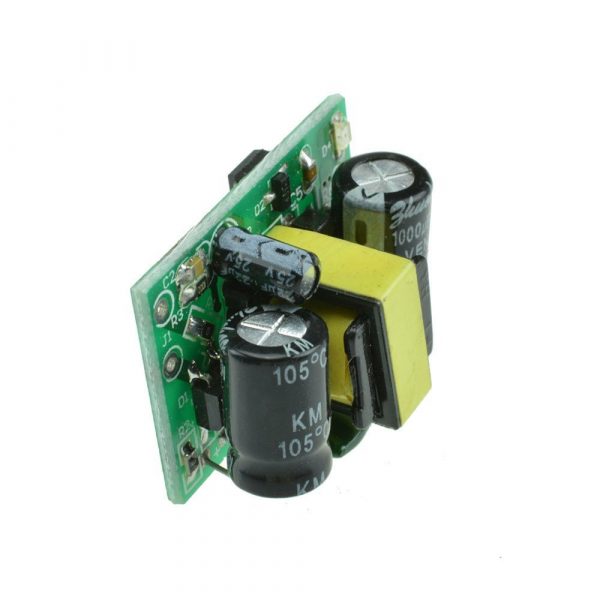

AC-DC 110/220V 轉 DC 5V 700mA (3.5W) 隔離開關電源模組

描述

AC-DC 110/220V 轉 DC 5V 700mA (3.5W) 隔離開關電源模組

本電源為隔離型工業級模塊電源，具有溫度保護、過流保護及短路全保護，高低壓隔離，AC85~265V寬電壓輸入，交直流兩用，431精準穩壓DC5V輸出，超小體積，高可靠性，性價比高等特點。

• 輸入電壓 AC 85 ~ 265v 50/60HZ或DC100v-370v
• 輸出電壓DC5V（±0.2V）
• 輸出電流700mA
• 功 率 3.5W

使用壞境

項目	單位	最小值	典型值	最大值	測試條件
工作溫度	℃	-20		60
相對濕度	%RH	40		90	無冷卻

輸入特性

項目	單位	最小值	典型值	最大值	測試條件
輸入電壓範圍	V ac	85	110/220	265	滿載條件下
輸入電壓範圍	V dc	100	150/300	370
輸入電流	A	0.0273(AC110V) 0.014(AC220V)			滿載條件下
輸入浪湧電流	A	20			滿載條件下

輸出特性

輸出電壓	最小電流	最大電流	峰值電流	輸出電壓範圍	紋波
+5V	0A	700mA	800mA	4.80~5.2V	60mV

其他輸出特性

項目	單位	最小值	典型值	最大值	測試條件
輸出功率	W	0	3.5	4	直流輸出功率
輸出效率	%		80		額定負載
開關機過衝	%			10
輸出上升時間	mS			100

保護功能

項目	單位	有/無	最小值	典型值	最大值	恢復特性
輸出過壓	V		4.8		5.2	鎖死，重起後恢復
輸出過功 率保護		有				鎖死，重起後恢復
短路保護		有				故障解除後自動恢復
溫度保護		有				鎖死，重起後恢復
過流保護		有				鎖死，重起後恢復

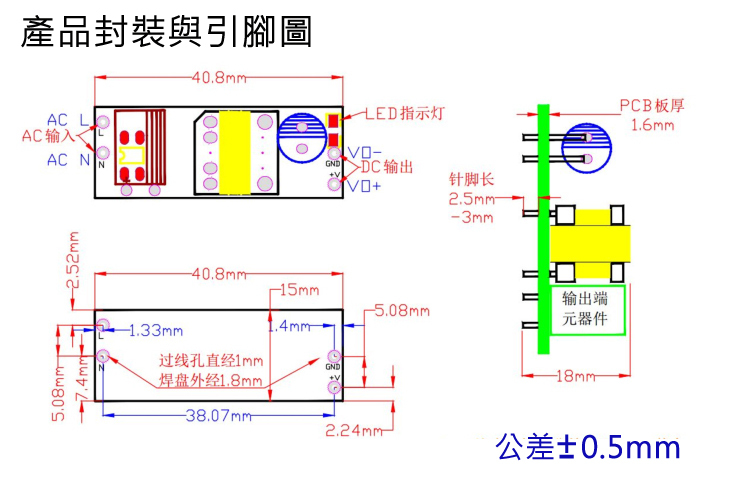

3. 外觀尺寸
4. 體積： 長寬高3*2*1.8（cm）



AC-DC 5V 700mA 3.5W Power Supply Buck Converter Step Down Module for Arduino

Input voltage: AC 85 ~ 265V 50/60 hz or DC 100~ 370 v
Imput current: 0.0273A(AC110V) 0.014A(AC220V)
Input Inrush Current: 20A
Output voltage: DC 5V (+ / – 0.2 V)
Output current 700 mA
Power 3.5 W
Operating temperature -20~60℃
Relative humidity 40-90%RH
Output 5V, min current 0a, max current 700mA, peak current: 800mA, output range: 4.8~5.2V, ripple wave: 60mV
Output power:0-4W(DC current)
Output efficiency: 80%
Switch machine overshoot: MAX 10%
Output voltage rise time: MAX 100MS
Output over voltage: 4.8-5.2V, recovery:Lock, restart after recovery
Output over power protection:YES ,recovery:Lock, restart after recovery
Short-circuit protection: YES, automatic recovery after problem solved
Temperature protection: YES,recovery:Lock, restart after recovery
Overcurrent protection: YES,recovery:Lock, restart after recovery



• AC/DC Current.
• High and low voltage isolation.
• AC 85 ~ 265V wide voltage input.
• 431 precision voltage stability DC 5V output.
• With temperature protection, over current protection and short circuit protection.
