AJ-SR04M 一體化防水型超音波測距模組 防水型超音波距離感測器模組 20CM-8公尺測距

描述

AJ-SR04M 一體化防水型超音波測距模組 防水型超音波距離感測器模組 20CM-8公尺測距

AJ-SR04M 一體化防水型超音波測距模組 採工業級一體化超聲波探頭設計,全部採用原裝進口低功耗芯片保證產品的穩定性和一至性，防水型探頭，性能穩定。本模塊用法完全謙容本司生產的HC-SR04D測距模塊。串口輸出格式的直接拍該連接。

大多數超聲波距離傳感器都不防水，如果您需要您的項目能夠承受戶外元素，這可能是一個問題。不用再擔心了！我們開發了防水 和  超聲波距離傳感器，帶有防水密封發射器。該傳感器適用於戶外應用，如汽車倒車傳感器，安全警報，工業檢測等。您將做什麼？

HC-SR04 模式簡單範例

Arduino

/* Arduino example sketch to control a JSN-SR04T ultrasonic distance sensor with Arduino. No library needed. More info: https://www.makerguides.com */ // Define Trig and Echo pin: #define trigPin 12 // (RX) Pin to send trigger pulse #define echoPin 11 // (TX) Pin to receive echo pulse // Define variables: long duration; int distance; void setup() { // Define inputs and outputs pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT); // Begin Serial communication at a baudrate of 9600: Serial.begin(9600); } void loop() { // Clear the trigPin by setting it LOW: digitalWrite(trigPin, LOW); delayMicroseconds(5); // Trigger the sensor by setting the trigPin high for 10 microseconds: digitalWrite(trigPin, HIGH); delayMicroseconds(20); digitalWrite(trigPin, LOW); // Read the echoPin. pulseIn() returns the duration (length of the pulse) in microseconds: duration = pulseIn(echoPin, HIGH); // Calculate the distance: distance = duration*0.034/2; // Print the distance on the Serial Monitor (Ctrl+Shift+M): Serial.print("Distance = "); Serial.print(distance); Serial.println(" cm"); delay(100); }

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

/* Arduino example sketch to control a JSN-SR04T ultrasonic distance sensor with Arduino. No library needed. More info: https://www.makerguides.com */   // Define Trig and Echo pin: #define trigPin 12 // (RX) Pin to send trigger pulse #define echoPin 11 // (TX) Pin to receive echo pulse   // Define variables: long duration; int distance;   void setup() {   // Define inputs and outputs   pinMode(trigPin, OUTPUT);   pinMode(echoPin, INPUT);      // Begin Serial communication at a baudrate of 9600:   Serial.begin(9600); }   void loop() {   // Clear the trigPin by setting it LOW:   digitalWrite(trigPin, LOW);      delayMicroseconds(5);   // Trigger the sensor by setting the trigPin high for 10 microseconds:   digitalWrite(trigPin, HIGH);   delayMicroseconds(20);   digitalWrite(trigPin, LOW);      // Read the echoPin. pulseIn() returns the duration (length of the pulse) in microseconds:   duration = pulseIn(echoPin, HIGH);      // Calculate the distance:   distance = duration*0.034/2;      // Print the distance on the Serial Monitor (Ctrl+Shift+M):   Serial.print("Distance = ");   Serial.print(distance);   Serial.println(" cm");      delay(100); }



規範

• 工作電壓：DC5V
• 靜態電流：5mA
• 工作電流：30mA
• 工作範圍：25cm~4.5m
• 分辨率：0.5cm
• 檢測角度：<70°
• 工作溫度：-10~70°C
• 電纜長度：2.5米
• 尺寸：41mm * 28.5mm / 1.61 * 1.12英寸
• 重量：54克

AJ-SR04M 一體化防水型超音波測距模組 產品性能參數及特點：

•  1、AJ-SR04M 一體化防水型超音波測距模組 採用工業方案設計，高達8 米遠距離測量範圍,盲區20cm，高穩定靈敏性能。一體化封閉式防水帶線探頭，適用於潮濕，惡劣的各種測量場合,多種模式選擇適合不同的場合測試使用.
•  2、超低功耗20uA低功耗電流,更寬工作電壓3.0-5.5V ,兼容更多環境使用,電池低功耗供電不二之選
•  3、多種模式以及功耗選擇,適合不同場合的測試,以及教學試驗.
•  4、產品採用防水型超聲波探頭,防止因為水灰塵引起探頭故障
•  5、模塊有多種模式選擇,拍下後可以通知店小二修改,自己也可以動手修改
•  6、可以定制特殊模塊,店小二就是攻城獅 ,有任何問題可以隨時進行無障礙技術溝通,保證你的項目實驗順利進行

模式3,4 輸出格式說明：

模塊接收到串口觸發信號, 每次輸出一幀, 含4 個8 位數據. 幀格式為: 0XFF+H_DATA+L_DATA+SUM

• 1 、0XFF ：為一幀開始數據, 用於判斷.
• 2 、H_DATA ：距離數據的高8 位.
• 3 、L_DATA ：距離數據的低8 位.
• 4 、SUM:  數據和, 用於效驗. 其0XFF為開始偵不參與校驗,H_DATA+L_DATA=SUM( 僅低8 位).
• 5 、H_DATA 與L_DATA 合成16 位數據, 即以毫米為單位的距離值.

例如：

產品應答  : FF 07 A1 A7

其中校驗碼SUM=A8=(0x07+0xA1)&0x00ff

0x07  為距離的高位數據;

0xA1  為距離的低位數據;

距離值為  0x07A1;   轉換成十進制為1953;    單位為:  毫米

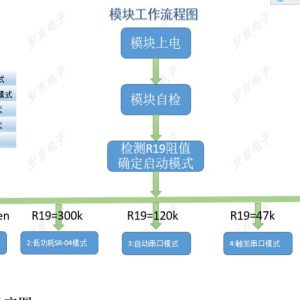

通過R19 選中模塊的啟動模式, 選擇好模式後模塊收到有效觸發信號後, 內部將發出40kHz  週期電平並檢測回波。一旦檢測到有回波信號則輸出迴響信號或者對應串口訊號。迴響信號的脈衝寬度與所測的距離成正比。由此通過發射信號到收到的迴響信號時間間隔可以計算得到距離。

公式：uS /58= 厘米或者uS /148= 英寸；或是：距離＝高電平時間* 聲速（340M/S ）/2;

注意：

• 1 、此模塊不宜帶電連接，若要帶電連接，則先讓模塊的GND  端先連接，否則會影響模塊的正常工作。
• 2 、測距時，被測物體的面積不小於0.5  平方米且平面盡量要求平整，否則影響測量的結果。

AJ-SR04M Integration Ultrasonic Ranging Module Reversing Radar Waterproof Ultrasonic Square Wave TTL& Serial interface 20cm-8m

• Range:Measure the wall is 8 Meter,The car of the water is 5 Meter,Measure  People is 4 Meter
• Working Voltage is 3-5.5V
• The maximum Current is 49mA 5V
• standby current< 2mA 5V
• low power cumsumption :<20uA
• the fastest range is >8 meter
• dead zone:20cm

Most ultrasonic distance sensors aren’t waterproof which can be a problem if you need your project to withstand the elements outdoors. No need to worry any more! We have developed waterproof & ultrasonic distance sensors with a waterproof sealed emitter. This sensor is suitable for outdoor applications such as car reversing sensors, security alarms, industrial inspection, etc. What will you make?
