Arduino 可程式設計工控開發板套件 PLC 整合應用 導軌式背板 支援 Modbus RTU 協定 RS485 通訊

描述

Arduino 可程式設計工控開發板套件 PLC 整合應用 導軌式背板 支援 Modbus RTU 協定 RS485 通訊

Arduino 可程式設計工控開發板套件 ，是工業級 arduino 的開發套件， 它將 Arduino 變成了一個可靠且可用性的工業控制開發板，結合了 Arduino 平台的易用性和可用的大量軟件以及強大的輸入和輸出電子接口。本套件支援工業上常見的各種需求,  寬電壓輸入 12-24V 供電, 具備 模擬 I/O 接口, 具備 12 個數字端口，支援  Modbus RTU  協定 RS485 通訊。採用 DIN 導軌外殼支援 C45, DIN35 導軌。

採用 Arduino 可程式設計工控開發板套件 可以讓專業開發工程師也能利用 Arduino 硬體平台與感興趣的商用設備介接；採用現成的CAN、SPI、RS-485、乙太網路以及其他感測器，可以快速進行概念驗證原型製作，或是一次性的客戶展示；只要花費幾百美元，開發工程師就能輕易地組裝出一個嵌入式系統提案的完整的完整硬體呈現，而且只要撰寫一些「dirty code」就能讓它運作。

Arduino 可程式設計工控開發板套件 應用方面

• 可直接用於工業控制，可驅動步進電機，電磁閥等動作元器件。
• 可用于電動車製造，AGV 小車製造及其它自動化設備。
• 可用於學校教育教學，工廠、創客及科研單位科技研發。
• 可用于機器人製造等行業或領域的設計與開發。

購買本產品附完整 RS485 函數庫與簡易範例

展示效果: 開發套件透過 RS485 讀取本公司產品  MODBUS RS485 高精度溫溼度感測器

Arduino 可程式設計工控開發板套件 產品規格：

• 核心板： Arduino Nano ATMEGA328P 副廠開發板
• 輸入電壓： 12-24V；
• 時鐘頻率： 16MHZ；
• 程式存儲容量：32KB；

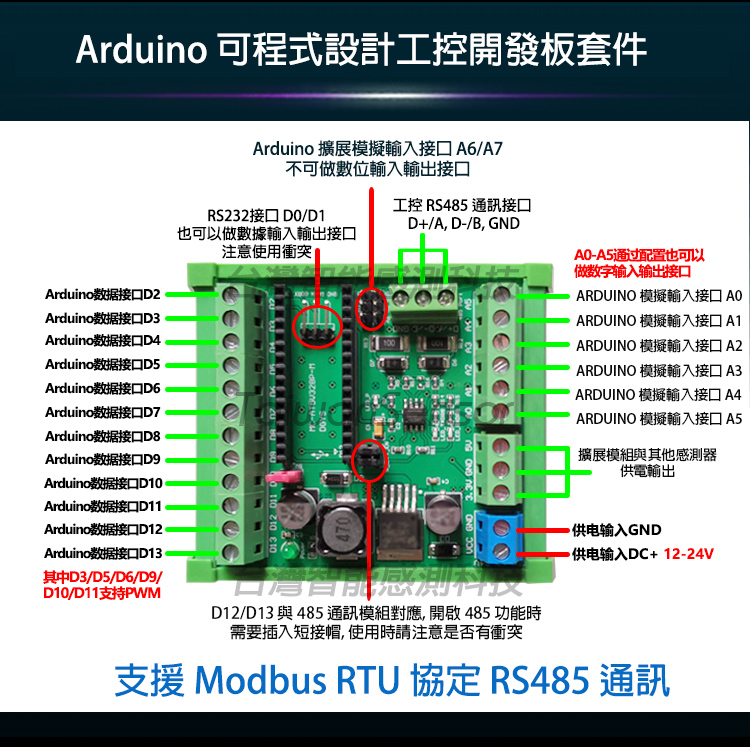

• 輸入輸出：全部引出接線端子
• 485 通信： 1 組，支援  Modbus RTU  協定，佔用 D12,D13，軟串口通信；如需要使用硬串口通信，取下路線帽，用杜邦線連接 D0,D1
• PCB 尺寸：68MM*72MM
• 產品尺寸（含外殼）：71MM*86MM*40MM；
• 配套資料線：USB 轉 mini USB 數據線。

A general-purpose professional input/output module based on Arduino

is a work-suit for Arduino, it turns it into a PLC that combines the ease of use of the Arduino platform and the vast amount of software available for it with robust input and output electronic interfaces.

Arduino programmable industrial development board kit PLC integrated application rail type backplane support Modbus RTU protocol RS485 communication
The Arduino programmable industrial development board kit, a development kit for industrial-grade arduino, transforms the Arduino into a reliable and usable industrial control development board that combines the ease of use of the Arduino platform with the vast amount of software available and powerful input and Output electronic interface. This kit supports a variety of industrial needs, wide voltage input 12-24V power supply, analog I / O interface, 12 digital ports, support Modbus RTU protocol RS485 communication. Supports C45, DIN35 rails with DIN rail housing.

• It can be directly used in industrial control, and can drive stepping motor, solenoid valve and other action components.
• Can be used in electric vehicle manufacturing, AGV trolley manufacturing and other automation equipment.
• It can be used for school education and teaching, research and development of factories, makers and scientific research units.
• It can be used in the design and development of industries or fields such as robot manufacturing.
