Arduino 200萬像素 OV2640 影像擷取模組 攝像頭模組 支援 JPEG 壓縮輸出

描述

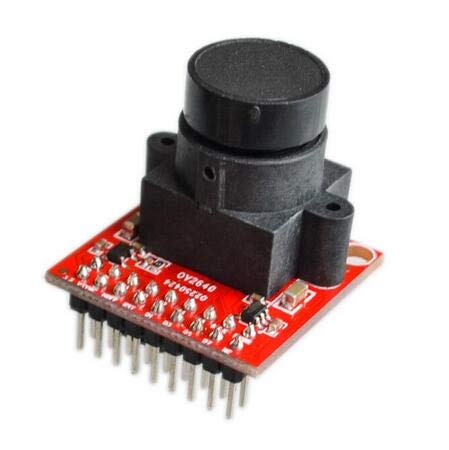

Arduino 200萬像素 OV2640 影像擷取模組 攝像頭模組 支援 JPEG 壓縮輸出

Arduino 200萬像素 OV2640 影像擷取模組 JPEG輸出標配攝像頭鏡頭焦距3.6mm，可選配其它高檔百萬像素鏡頭。 Arduino 200萬像素 OV2640 影像擷取模組 ，採用1/4寸的OV2640百萬高清CMOS傳感器製作。具有高靈敏度、高靈活性、支持JPEG輸出等特點。並且可支持曝光、白平衡、色度、飽和度、對比度等眾多參數設置，支持JPEG/RGB565格式輸出，可以滿足不同場合需求。

參數性能：

1，傳感器尺寸：1/4寸。

2，像素：1600*1200（200W）。

3，輸出格式：RGB565/JPEG/YUV/YCbCr等。

4，控制接口：SCCB。

5，工作電壓：3.3V

6，模塊尺寸：27mmX27mm

OV2640 圖像傳感器具有 200萬像素（1632×1232像素），其體積小、工作電壓低，提供單片UXGA攝像和影像處理器的所有功能。通過SCCB總線控制，可以輸出整幀、子採樣、取窗口等方式的各種分辨率10位採樣數據。用戶可以完全控製圖像質量、數據格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB接口編程。OmmiVision圖像傳感器應用獨有的傳感器技術，通過減少或消除光學或電子缺陷如固定圖案噪聲、托尾、浮散等，提高圖像質量，得到清晰的穩定的彩色圖像。

Arduino 200萬像素 OV2640 影像擷取模組 採用 OV2640傳感器作為核心部件，集成有源晶振和LDO，接口簡單，使用非常方便。

模塊特點：

• 高靈敏度、 低電壓適合嵌入式應用
• 標準的SCCB接口，兼容I2C接口
• RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式
• 支持UXGA、SXGA,VGA,QVGA,QQVGA,CIF,QCIF以及直到40×30大小的各種尺寸
• 支持自動曝光控制、自動增益控制、自動白平衡，自動消除燈光條紋、自動黑電平校準.圖像質量控制包括色飽和度、色相、伽瑪、銳度 ANTI_BLOOM等設置。
• 支持圖像縮放、平移和窗口設置
• 支持圖像壓縮，即可輸出JPEG圖像數據
• 自帶嵌入式微處理器
• 集成有源晶振12M，無需外部提供時鐘
• 集成LDO，只需供電3.3V即可正常工作

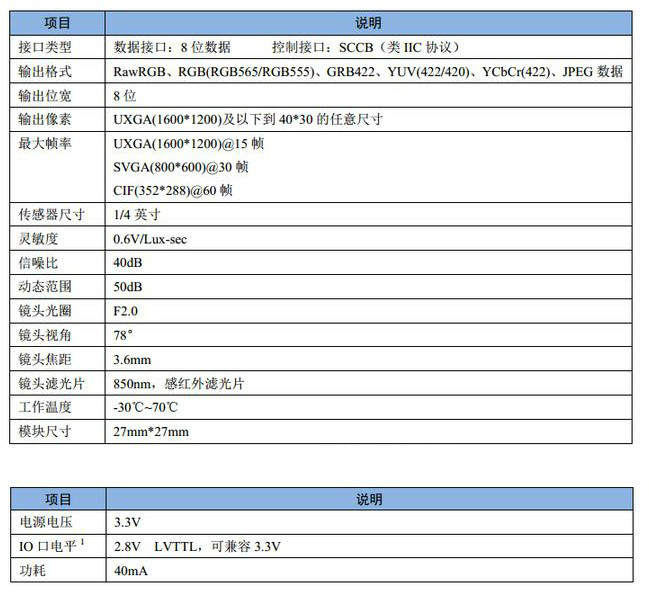

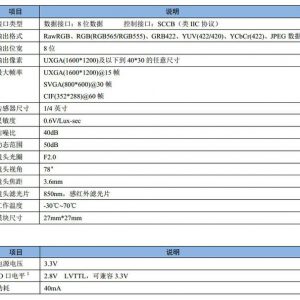

Arduino 200萬像素 OV2640 影像擷取模組 模塊各種參數，如圖所示：

2. 模塊管腳說明

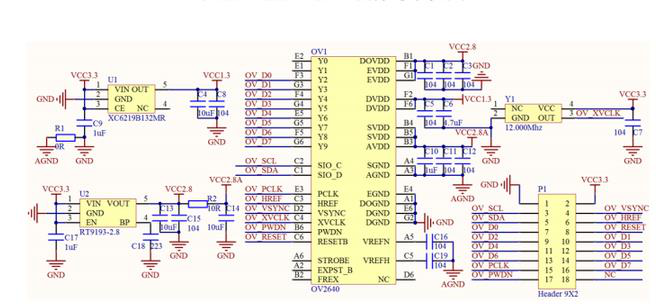

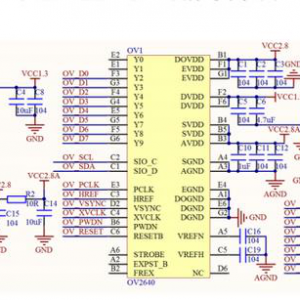

OV2640攝像頭原理圖



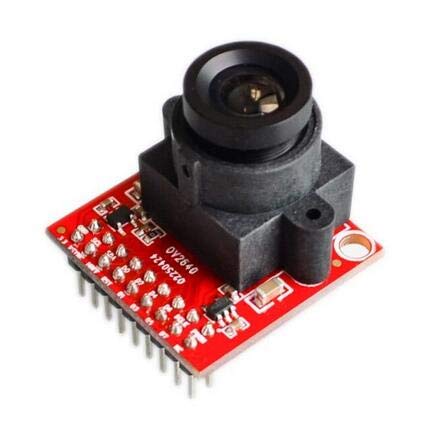

OV2640 Camera Module Module 2 Million Pixel Electronic Integrated with JPEG Compression

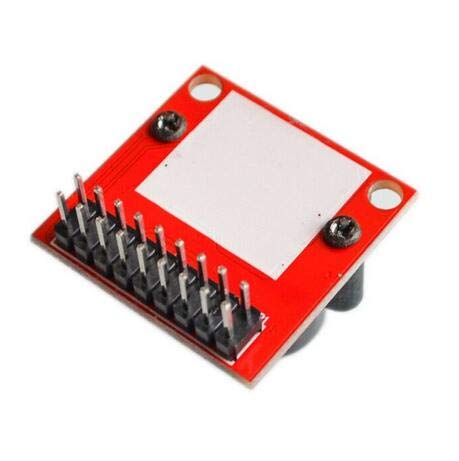

OV2640 – Red Board

The product uses OV2640 sensor as the core components, integrated active crystal and LDO, the interface is simple, very easy to use.

OV2640 camera module, using 1/4 inch OV2640 CMOS sensor production. With sensitivity, flexibility, support for JPEG output and so on. And can support exposure, white balance, color, saturation, contrast and many other parameters set to support JPEG / RGB565 format output, to meet the needs of different occasions.

The OV2640 image sensor features 2 megapixels (1632×1232 pixels), small in size, low operating voltage, and provides all the features of a single-chip UXGA camera and image processor. Through the SCCB bus control, you can output the entire frame, sub-sampling, take the window, etc. a variety of resolution 10-bit sampling data. The product UXGA images up to 15 frames per second. The user can fully control the image quality, data format and transmission mode. All image processing functions include gamma curve, white balance, saturation, chroma, etc. can be programmed via the SCCB interface. OmmiVision image sensor application of unique sensor technology, by reducing or eliminating optical or electronic defects such as fixed pattern noise, tail, floating, etc., to improve image quality, get a clear and stable color images.

Performance:

• Sensor size: 1/4 inch.
• Pixels: 1600 * 1200 (200W).  200W pixel OV2640 camera module
• Output format: RGB565 / JPEG / YUV / YCbCr and so on.
• Operating voltage: 3.3V
• Module size: 27mmX27mm
• STM32F4 driver source code
• Standard camera lens focal length 3.6mm
• Sensitivity, low voltage suitable for embedded applications
• Standard SCCB interface, compatible with I2C interface
• RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) and YCbCr (4: 2: 2) output formats
• Supports UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF and up to 40×30 sizes
• Support automatic exposure control, automatic gain control, automatic white balance, automatic elimination of light stripes, automatic black level calibration. Image quality control including color saturation, hue, gamma, sharpness ANTI_BLOOM and other settings.
• Supports image scaling, pan and window settings
• Support image compression, you can output JPEG image data
• Integrated LDO, only 3.3V power supply can work properly
