ARDUINO ETHERNET REV3 WITHOUT POE 開發板 Arduino 乙太網路開發板 義大利原廠 原裝進口-已停產

描述

ARDUINO ETHERNET REV3 WITHOUT POE 開發板 Arduino 乙太網路開發板 義大利原廠 原裝進口

ARDUINO ETHERNET REV3 WITHOUT POE 開發板 是一種基於ATmega328的微控制器板。它有14個數字輸入/輸出引腳，6個模擬輸入，一個16 MHz晶體振盪器，一個RJ45連接，一個電源插孔，一個ICSP插頭和一個複位按鈕。

注意：引腳10,11,12和13保留用於連接以太網模塊，否則不應使用。這將可用引腳的數量減少到9個，其中4個可用作PWM輸出。

可選的以太網供電模塊也可以添加到電路板上。以太網與其他主板不同之處在於它沒有板載USB至串行驅動芯片，但具有Wiznet以太網接口。這是在以太網盾上找到的相同接口。可通過SD Library訪問可用於存儲通過網絡服務的文件的板載microSD卡讀取器。引腳10為Wiznet接口保留，SD引腳的SS在引腳4上。6引腳串行編程接頭與USB串行  適配器以及FTDI USB電纜或Sparkfun和Adafruit FTDI型基本USB轉串口分線板兼容  。它支持自動重置，允許草圖上傳，而無需按下電路板上的重置按鈕。當插入USB轉串口適配器時，Arduino以太網由適配器供電。

• 增加了靠近AREF引腳的SDA和SCL引腳以及靠近RESET引腳的兩個其他新引腳，這將有機會屏蔽使用i2c或TWI組件與所有Arduino板兼容;
• 所述IOREF允許屏蔽件，以適應從板提供的電壓。使用IOREF引腳的屏蔽將兼容使用AVR的電路板，該電路使用5V工作，Arduino使用3.3V工作。在IOREF引腳旁邊有一個沒有連接的引腳，為未來的目的而保留。

所以你希望你的Arduino能夠上網，但是你沒有Arduino板加上以太網盾的空間。你是做什麼？給Arduino以太網嘗試一下怎麼樣？Arduino以太網是一個Arduino開發板，Wiznet以太網接口內置在同一塊主板上！它有14個數字輸入/輸出引腳，6個模擬輸入，一個16 MHz晶體振盪器，一個RJ45連接，一個電源插孔，一個ICSP插頭和一個複位按鈕。

可通過SD Library訪問可用於存儲通過網絡提供的文件的板載microSD讀卡器。引腳10為Wiznet接口保留，SD引腳的SS在引腳4上。

為了給以太網接口騰出空間，他們刪除了USB串口驅動程序，因此您需要使用FTDI中斷或類似設備來上傳Arduino草圖。此外，引腳10,11,12和13保留用於連接以太網模塊，不應使用其他方式。這將可用引腳的數量減少到9個，其中4個可用作PWM輸出。

Arduino是一個開源的物理計算平台，它基於一個簡單的I / O板和一個實現Processing / Wiring語言的開發環境。Arduino可以用來開發獨立的交互對象，或者可以連接到計算機上的軟件（例如Flash，Processing，MaxMSP）。開源IDE可以免費下載（目前用於Mac OS X，Windows和Linux）。

• ATMega328微控制器
• 工作電壓：5V
• 輸入電壓：7-12V
• 數字I / O引腳：14（以太網控制器使用其中4個）
• 模擬輸入引腳：6
• 板上Micro SD Cardslot
• W5100 TCP / IP嵌入式以太網控制器

ARDUINO ETHERNET REV3 WITHOUT POE

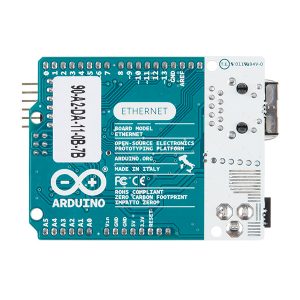

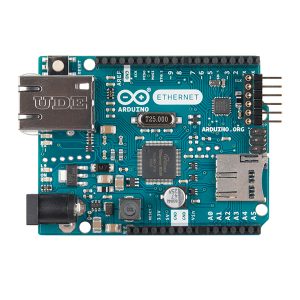

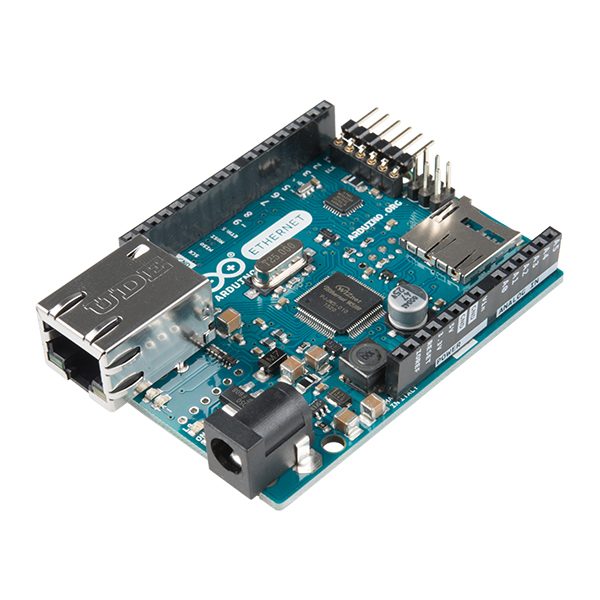

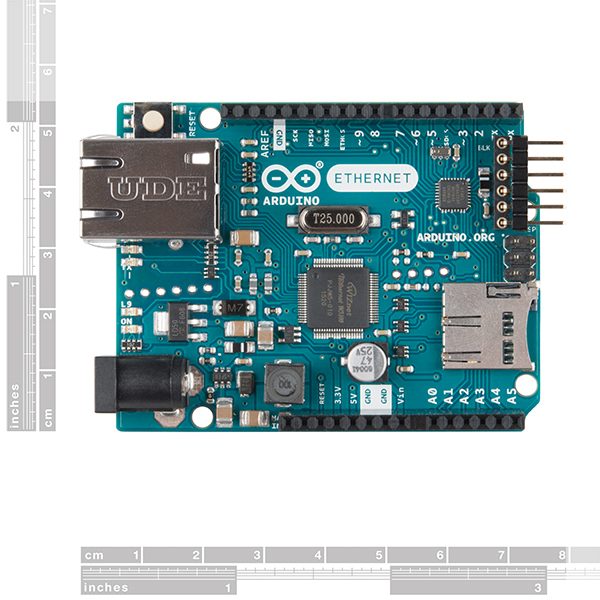

The Arduino Ethernet is a microcontroller board based on the ATmega328. It has 14 digital input/output pins, 6 analog inputs, a 16 MHz crystal oscillator, a RJ45 connection, a power jack, an ICSP header, and a reset button.

NB: Pins 10, 11, 12 and 13 are reserved for interfacing with the Ethernet module and should not be used otherwise. This reduces the number of available pins to 9, with 4 available as PWM outputs.

An optional Power over Ethernet module can be added to the board as well.

The Ethernet differs from other boards in that it does not have an onboard USB-to-serial driver chip, but has a Wiznet Ethernet interface. This is the same interface found on the Ethernet shield.

An onboard microSD card reader, which can be used to store files for serving over the network, is accessible through the SD Library. Pin 10 is reserved for the Wiznet interface, SS for the SD card is on Pin 4.

The 6-pin serial programming header is compatible with the USB Serial adapter and also with the FTDI USB cables or with Sparkfun and Adafruit FTDI-style basic USB-to-serial breakout boards. It features support for automatic reset, allowing sketches to be uploaded without pressing the reset button on the board. When plugged into a USB to Serial adapter, the Arduino Ethernet is powered from the adapter.

The Revision 3 of the board introduces the standardized 1.0 pinout, that consist in:

• added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, this will the opportunity to shield that use i2c or TWI components to be compatible with all the Arduino boards;
• the IOREF that allow the shields to adapt to the voltage provided from the board. Shields that use the IOREF pin will be compatible both with the board that use the AVR, which operate with 5V and with the Arduino Due that operate with 3.3V. Next to the IOREF pin there is a not connected pin, that is reserved for future purposes.
