Arduino 感測器 IO 擴展板 V7.1 含藍牙模組插口 Sensor Shield、兼容 DUE、Xbee

描述

Arduino 感測器 IO 擴展板 V7.1 含藍牙模組插口 DFRobot 台灣代理 Sensor Shield、兼容 DUE、Xbee 兼容 5V/3.3V糸統 UNO、Mega、DUE、101… 均可用 帶 Xbee 接囗

DFRobot為你帶來這款劃時代的 Arduino 感測器 IO 擴展板 V7.1   , DFRobot IO傳感器擴展板系列自上市以來幫助世界各地千萬Arduino愛好者實現他們的創意作品。  Arduino 感測器 IO 擴展板 V7.1 系列的優勢：為初學者省去繁瑣的麵包板接線和故障排除，專注實現自己的創意想法。擴展板V7.1不僅保留老版本的所有優點，改善了它的易用性，更重要的是它兼容Arduino新一代主控器DUE。現在V7.1以其強大的擴展能力、兼容性和易用性，讓你玩轉Arduino的奇妙世界。

Arduino 感測器 IO 擴展板 V7.1 產品參數

• 把Arduino的端口擴展成3P接口，直插3P傳感器模塊。14個數字口（6個PWM口），6個模擬口。
• 豐富的通信和存儲模塊接口。中部直插Xbee封裝的藍牙、WIFI和Xbee通信模塊。旁邊設置了普通藍牙模塊、APC和SD卡的擴展接口。
• 外部電源擴展，為你的Arduino作品提供持久續航。擴展板角落接線柱為主控器和擴展板供電，中部接線柱為數字口上的舵機供電。
• 5.5V的時候提供3.3V的供電，兼容更多3.3V的元件。
• 傳感器擴展板V7不斷適應用戶習慣，兼容Arduino的最新變化。

Arduino 感測器 IO 擴展板 V7.1 應用

• 可應用於數字/模擬傳感器
• 可應用於藍牙無線擴展插座

細節說明

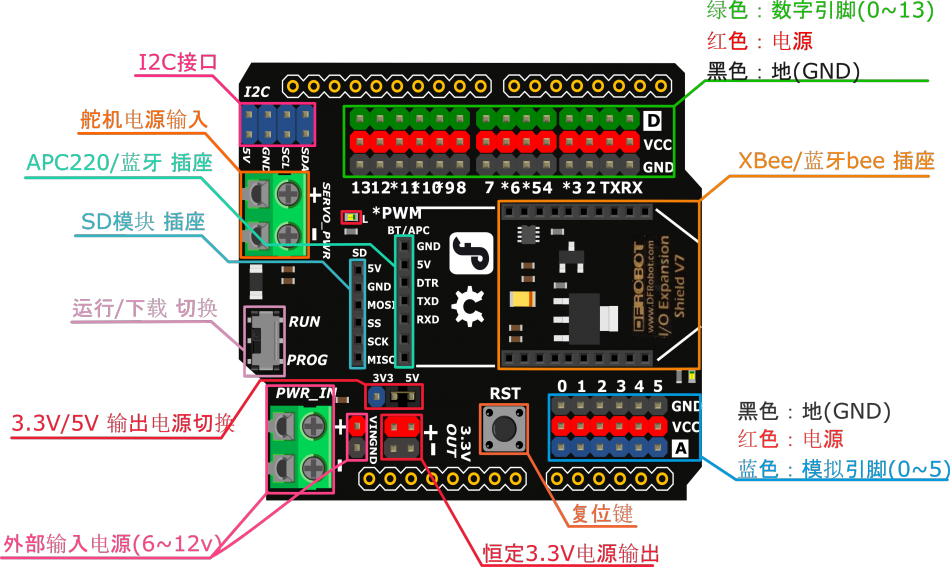

LED

擴展板上，板載了一個LED,該LED連接到數字引腳13號。

D&A

新版IO傳感器擴展板有“D”和“A”的字樣。



“D”:代表的是數字信號(Digital Signal)。也就是對應連接到控制板的數字引腳。
“A”:代表的是模擬信號(Analog Signal)。也就是對應連接到控制板的模擬引腳。

而IO擴展板的最大的好處之一，就是相對於控制板上的僅限的幾個電源接口，擴展板大大了增加了電源接口和GND接口，不用擔心，如果連接多個傳感器時，會出現電源接口不夠的情況。在板子上，數字引腳和模擬引腳下面都會有對應一排“紅色”排陣，以及一排“黑色”排陣。這就是擴展出來的電源接口。紅色排陣是與電源相連的，黑色排陣對應與GND相通。

之所以設計成信號，VCC，GND這樣的順序，是為了與傳感器的線序一一對應，這樣就大大省去了接線的困擾。

運行/下載切換

新版的擴展板增加了“運行”與“下載代碼”的切換鍵。下載代碼時，撥到“PROG”檔。運行時，撥到“RUN”檔。

用過V5的用戶可能會知道，V5版的擴展板，我們在使用XEee這些通訊模塊的時候，由於串口使用衝突，所以每次下載程序都需要把通訊模塊拔下，下載完代碼後重新插上模塊。

V7擴展只需要撥動這個按鍵就可以了，無需重複插拔通訊模塊。

3.3V/5V輸出電源切換

跳帽可以用於選擇輸出電源是5V或者3.3V。便於給需要3.3V電源的傳感器供電。如果沒有該跳冒，VCC引腳輸出電壓為0。

恆定3.3V電源輸出

這個電源輸出與其他VCC引腳的輸出電壓有所不同，其他引腳的VCC是與前面電源跳冒選擇有關的，而這裡則不是，是恆定的3.3V輸出電壓。

外部輸入電源(6~12V)

提供了可外部輸入電源的接口，上圖可看出，外部輸入有兩種接口可選擇，但輸入電壓都是控制在6~12V。

舵機電源輸入(5~12V)

可給數字引腳外部供電5~12V。

可用情況有兩種：
1.數字引腳接入設備較多，比如在一些機器人的搭建平台中，使用了多個舵機，導致因電流過小而無法正常工作的情況。就可在該接口外接5V電源來補充電流。2.當數字引腳接入了需要較大電源的器件，可在該接口直接外接5~12V電源。

各類型插座

• 擴展板兼容了多種模塊的接口，方便可直插一些無線通訊模塊，以及兩個I2C接口。
• 可用無線通訊模塊：
• APC220模塊
• XBee模塊
• SD模塊
• 藍牙模塊
• 藍牙 bee 模組

Gravity IO Expansion Shield for Arduino V7.1

The new IO Expansion Shield V7 has arrived,from the best selling family of IO expansion shield for Arduino. For the past few years these expansion shields have been aiding thousands of makers to create,to expand, to share their sparkles of idea and ingenuity, and now comes the young V7.

The new IO Expansion Shield V7 not only heritages the advantages, but also enjoys numerous new features:

FEATURES

• Compatible with the new Arduino Due
• 3.3V/5V operating voltage select
• Switch for wireless communtcation & programme
• More Easily recognitive interfaces
• Colorful header for illustrating digital or analog pins
• Immersion gold surface

SPECIFICATION

• Input Voltage
• 7-12V, PWR_IN
• 4.8-6V, SERVO_PWR, depending on your servo
• Compatible module voltage: 5V/3.3V
• Support interface: I2C, SPI, Xbee (Xbee pro), Bluetooth, APC220

DOCUMENTS

• Wiki Doc
• Schematic
