MQ-131 臭氧感測器 所使用的氣敏材料是在清潔空氣中電導率較高的半導體金屬氧化物。當感測器所處環境中存在臭氧時，感測器的電導率隨空氣中 臭氧氣體濃度的增加而減小。使用簡單的電路即可 將電導率的變化轉換為與該氣體濃度相對應的輸 出信號。MQ-131 臭氧感測器 對臭氧的靈敏度高，對氯氣、二氧化氮等強氧化性氣體也有一定的靈敏度，對有 機干擾氣體向與臭氧相反的方向反應。

感測器特點

本品在較寬的濃度範圍內對臭氧有良好的靈敏度，具有長壽命、低成本、驅動電路簡單等優點。

主要應用

廣泛適用於家庭用臭氧濃度超標報警器、工業用臭氧濃度超標報警器以及可擕式臭氧濃度檢測器。



產品型號			MQㄦ131
產品類型			半導體氣體感測器
標準封裝			膠木，金屬罩
檢測氣體			臭氧
檢測濃度			10～1000ppm 臭氧
標準電路條件	回路電壓	Vc	≤24V DC
	加熱電壓	VH	5.0V±0.1V AC or DC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	29Ω±3Ω（室溫）
	加熱功耗	PH	≤900mW
	靈敏度	S	Rs(in 200ppm O3) / Rs(in air) ≥2
	輸出電壓	△Vs	≥1.0V(in 200ppm O3)
	濃度斜率	α	≤0.6( R10ppm /R100ppm O3)
標準測試條件	溫度、濕度		20℃±2℃；55%±5%RH
	標準測試電路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	預熱時間		不少於 48 小時

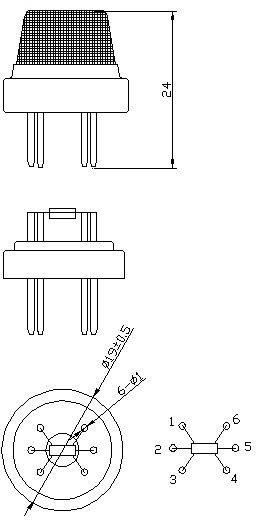

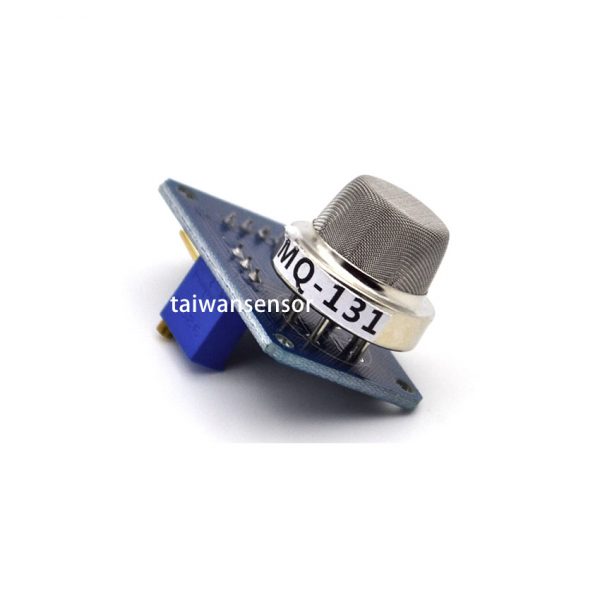

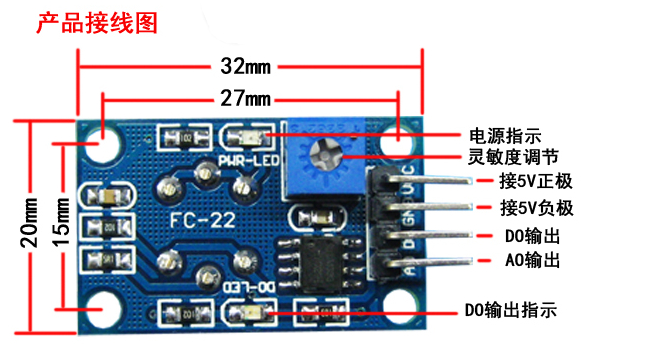

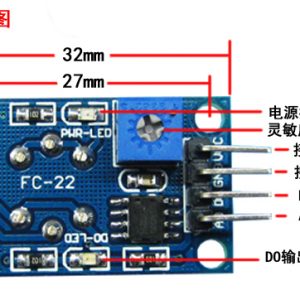

一、尺寸：32mm X22mm X30mm 長*寬*高

二、主要芯片：MQ131氣體感應探頭

三、工作電壓：直流5V

四、特點：

• 1、具有信號輸出指示燈指示；
• 2、雙路信號輸出（模擬量輸出及TTL電平輸出）；
• 3、TTL輸出有效信號為低電平；（輸出低電平時信號燈亮，可接單片機IO口）
• 4、模擬量輸出隨濃度增加而增加，濃度越高電壓越高；
• 5、對臭氧氣體具有很高的靈敏度，（探測濃度範圍10PPm-1000PPM）
• 6、具有長期的使用壽命和可靠的穩定性；
• 7、快速的響應恢復特性；
• 8、帶安裝孔，方便固定安裝；
• 9、探頭可以插拔設計，方便試驗。

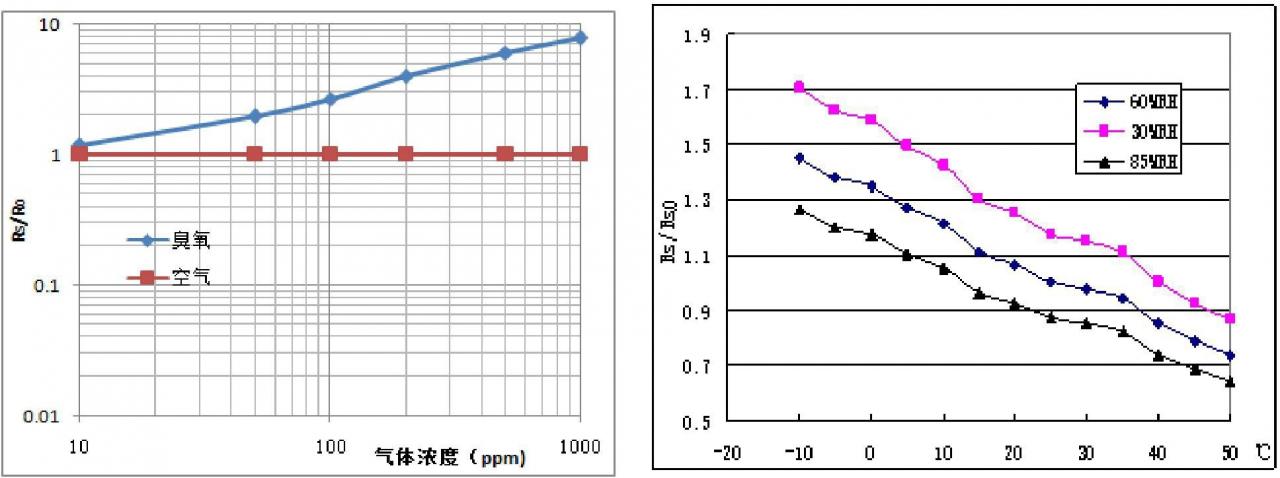

圖 3 感測器典型的靈敏度特性曲線

圖中縱坐標為感測器的電阻比（Rs/R0），橫坐標為氣體含 200ppm 臭氧、不同溫/濕度下感測器的電阻值。RS0 表示感測器在潔淨空氣中的電阻值。圖中所有測試都是在標準試驗條件下完成。

圖 4 感測器典型的溫度、濕度特性曲線

圖中縱坐標是感測器的電阻比（Rs/ RS0）。Rs 表示在濃度。Rs 表示感測器在不同濃度氣體中的電阻值，R0 表示在 200ppm 臭氧、20℃/55%RH 環境條件下感測器感測器的電阻。
