Arduino Nano 33 BLE Sense R2 物聯網藍芽傳感器開發板 支援 BLE5.0 內建多種感測器

描述

Arduino Nano 33 BLE Sense R2 物聯網藍芽傳感器開發板 Arduino.cc 台灣正式代理 支援 BLE5.0 內建多種感測器 板載傳感器：數字麥克風，6軸加速度計，壓力濕度，溫度，手勢識別

Arduino Nano 33 BLE Sense 圍繞 NINA B306 模組構建，用於BLE和Bluetooth 5通信。Nano BLE Sense基於包含強大功能Cortex M4F的Nordic nRF52840處理器。該板具有一組豐富的傳感器，可用於創建創新且高度交互的設計。它具有與Arduino IDE在線和離線完全兼容的架構。該板還具有9軸慣性測量單元（IMU），溫度，壓力，濕度，光線，顏色甚至手勢傳感器。甚至可以使用麥克風，並且可以通過專門的函數庫進行管理。 Arduino Nano 33 BLE Sense 降低的功耗和Nano尺寸因素為各種應用打開了電路板的大門。這允許需要可近距離與其他設備通信的可穿戴設備和基於手勢的項目。得益於多協議BT 5.0無線電，Arduino Nano 33 BLE Sense是交互式自動化項目的理想選擇。

• 9 軸慣性傳感器：是什麼讓該板成為可穿戴設備的理想之選
• 濕度和溫度傳感器：獲得高度準確的環境條件測量值
• 氣壓傳感器：你可以做一個簡單的氣象站
• 麥克風：實時捕捉和分析聲音
• 手勢、距離、光色和光強度傳感器：估計房間的亮度，以及是否有人靠近板

載的額外的傳感器使得這板子支持自動化應用和互動式可穿戴設備應用。

• 微控制器：nRF52840（數據表）
• 工作電壓：3.3V
• 輸入電壓（限制）：21V
• 每個 I/O 引腳的直流電流：15 mA
• 時鐘速度：64MHz
• CPU 閃存：1MB (nRF52840)
• 靜態隨機存取存儲器：256KB (nRF52840)
• EEPROM：無
• 數字輸入/輸出引腳：14
• PWM引腳：所有數字引腳
• 串口：1
• 數據接口：1
• I2C：1
• 模擬輸入引腳：8（ADC 12 位 200k 樣本）
• 模擬輸出引腳：僅通過 PWM（無 DAC）
• 外部中斷：所有數字引腳
• LED_內置：13
• USB：nRF52840 處理器原生
• IMU：LSM9DS1 在 Rev2 中替換為 BMI270 – 6 軸 IMU 和 BMM150 – 3 軸 IMU
• 麥克風：MP34DT05
• 手勢、光線、接近：APDS9960
• 氣壓：LPS22HB
• 溫度、濕度：HTS221 在 Rev2 中被 HS3003 取代
• 長度：45mm
• 寬度：18mm
• 重量：5g（帶接頭）

額外信息：

LSM9DS1 慣性傳感器（9 軸）被兩個傳感器的組合取代 – BMI270（6 軸）u。BMM150（3 軸）。
• HS3003 溫度和濕度傳感器由 HTS221 傳感器取代
• MP2322 由 MPM3610 取代
• PCB 設計更改 – 板頂部的 VSUB 焊接跳線/底部的 USB 測試點/頂部和底部的 SWDIO + SWCLK 測試點

• 對於使用 Arduino_HTS221 庫的應用程序，您必須改用 Arduino_HS300X
• 對於使用 Arduino_LSM9DS1 庫的應用程序，您必須改用 Arduino_BMI270_BMM150

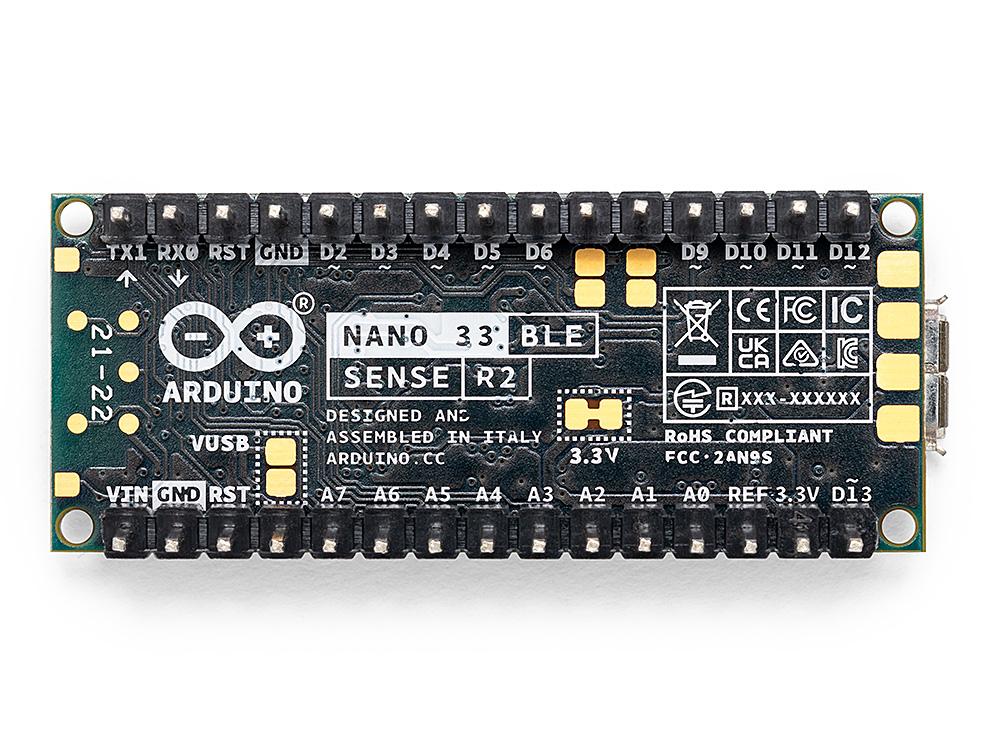

Arduino Nano 33 BLE Sense Rev.2, nRF52840, with Header

This compact and reliable nano board includes the NINA B306 module for BLE and Bluetooth 5 communication. The module is based on the Nordic nRF 52840 processor, which includes a powerful Cortex M4F. It has a large set of sensors that enable the creation of innovative and interactive designs.

Its architecture, fully compatible with Arduino IDE online and offline, has an inertial measurement unit (IMU) with temperature, pressure, humidity, light, color and even gesture sensors, as well as a microphone managed by the specialized libraries. The lower power consumption compared to other boards of the same size and the nano form factor open up a wide range of applications.

This enables the development of wearable devices and gesture-based projects that need to communicate with other devices at close range.

The Arduino Nano 33 BLE Sense is ideal for interactive automation projects thanks to the BT 5.0 Radio multi-protocol.

Note: This board comes without an integrated header.

Rev.2 Notes: • The LSM9DS1 inertial sensor (9 axes) is replaced by a combination of two sensors – BMI270 (6 axes) u. BMM150 (3 axes).
• HS3003 temperature and humidity sensor is replaced by HTS221 sensor
• MP2322 is replaced by MPM3610
• PCB design change – VSUB solder jumper on top of board / USB testpoint on bottom / SWDIO + SWCLK testpoint on top & bottom
