ARDUINO NANO EVERY 針腳已焊接 最新 ATmega4809 台灣獨家首發

描述

ARDUINO NANO EVERY 針腳已焊接 ATmega4809  ATMega4809 AVR處理器  ARM Cortex M0 +處理器

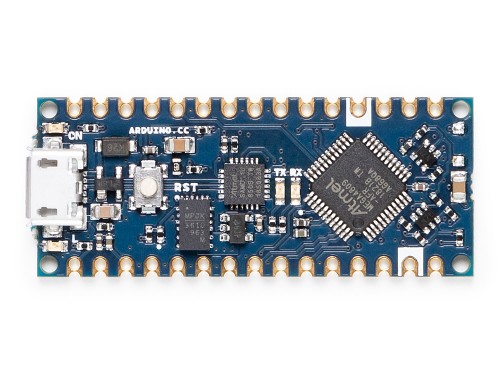

ARDUINO NANO EVERY 堅固且功能強大的主板具有與全球最受歡迎的經典Nano尺寸，2019  五月份最新推出的 ARDUINO NANO EVERY 是更加強大和廉價的日常項目解決方案。它們與經典的Arduino板兼容，能耗低，並且配備了更加強大的處理器。

ARDUINO NANO EVERY可以通過易於使用的Arduino IDE進行編程，可以離線和在線使用。幾分鐘即可開始使用開源的數千個草圖或自己編寫：它是您日常項目的完美選擇。

基於ATMega4809 AVR處理器，Arduino Nano Every可靈活滿足您的設計要求。它可以在安裝插頭時用於麵包板，或者由於其c形焊盤直接焊接在PCB上。SAMD11 ARM Cortex M0 +處理器充當高性能USB轉串口轉換器，可由熟練用戶重新編程，以進一步擴展該板的應用。

• 基於ATMega4809微控制器。

  時鐘	20MHz的
  閃	48KB
  SRAM	6KB
  EEPROM	256字節

  ATSAMD11D14A 處理器將USB到串行通信的護理和它連接到微控制器ATMega4809的以下引腳。



  ATMega4809 Pin	ATMega4809縮寫	SAMD11針	SAMD11縮寫	描述
  9	PB05	15	PA22	SAMD11 TX – > ATMega4809 RX
  8	PB04	16	PA23	ATMega4809 TX – > SAMD11 RX
  41	UPDI	12 11	PA15 PA14	UPDI RX UPDI TX

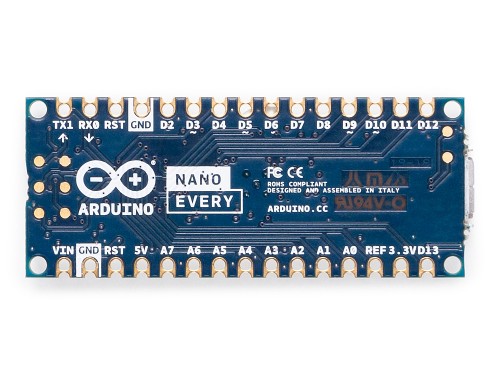

  ARDUINO NANO EVERY   有兩個15針連接器 – 每側一個 – 與原始的Arduino Nano引腳兼容。

  銷	Funcion	類型	描述
  1	D13	數字	SPI SCK，GPIO
  2	+ 3V3	電源輸出	內部產生的功率輸出到外部設備
  3	AREF	類似物	模擬參考; 可以用作GPIO
  4	A0	類似物	ADC in ;; 可以用作GPIO
  五	A1	類似物	ADC in ;; 可以用作GPIO
  6	A2	類似物	ADC in ;; 可以用作GPIO
  7	A3	類似物	ADC in ;; 可以用作GPIO
  8	A4 / SDA	類似物	ADC in ;; I 2 C SDA; 可以用作GPIO
  9	A5 / SCL	類似物	ADC in ;; I 2 C SCL; 可以用作GPIO
  10	A6	類似物	ADC in ;; 可以用作GPIO
  11	A7	類似物	ADC in ;; 可以用作GPIO
  12	+ 5V	電源輸出	內部產生的功率輸出到外部設備
  13	RST	數字輸入	低電平有效復位輸入（引腳18的副本）
  14	GND	功率	電源地
  15	VIN	電源輸入	Vin電源輸入
  16	TX	數字	USART TX; 可以用作GPIO
  17	RX	數字	USART RX; 可以用作GPIO
  18	RST	數字	低電平有效復位輸入（引腳13的副本）
  19	GND	功率	電源地
  20	D2	數字	GPIO
  21	D3 / PWM	數字	GPIO; 可以用作PWM
  22	D4	數字	GPIO
  23	D5 / PWM	數字	GPIO; 可以用作PWM
  24	D6 / PWM	數字	GPIO; 可以用作PWM
  25	D7	數字	GPIO
  26	D8	數字	GPIO
  27	D9 / PWM	數字	GPIO; 可以用作PWM
  28	D10 / PWM	數字	GPIO; 可以用作PWM
  29	D11 / MOSI	數字	SPI MOSI; 可以用作GPIO
  三十	D12 / MISO	數字	SPI MISO; 可以用作GPIO



Arduino NANO上的串口

電路板的USB連接器連接到SAMD11的引腳11和12 。該微控制器上加載的固件支持Arduino板常用的USB轉串口接口的標準功能，但允許高達1Mbit / s的高性能傳輸。固件是開源的，可以修改以實現新功能。到所述接口SAMD11 / USB是串行和上銷的所述一個可用的RX0和TX1是接口Serial1。

ADC和PWM分辨率

Arduino NANO Every分別具有10位和8位的標準ADC和PWM分辨率。該板在D11上沒有PWM，因此它僅支持5個PWM輸出，與Arduino UNO WiFi Rev.2一樣。

SAMD11D14A的韌體

USB接口由專用SAMD11管理，該工廠在出廠時加載了適當的固件以對ATMega4809微控制器進行編程，並使 Arduino NANO Every 在連接到主機進行編程和串行通信時能夠正常工作。

由於我們在SAMD核心中沒有正確支持SAMD11，因此使用的核心是MattairTech的強大分支。安裝後，您將能夠為MuxTO編譯基本固件。要獲得整個固件，您需要使用我們自己的fork替換一些文件，然後選擇“Arduino MuxTO ”變體目標。
要重新編程D11，只需在將SWDIO短接至GND引腳的同時為其供電。

該板將顯示為“ MuxTo bootloader”，如果您選擇了“Arduino MuxTO ”目標，則可以使用bossac或IDE上傳按鈕重新編輯。

安裝方式與說明

https://www.arduino.cc/en/Guide/NANOEvery#toc11

Arduino NANO Every

ARDUINO NANO EVERY  This small, robust and powerful board has the same classic Nano footprint loved worldwide.

It can be programmed with the easy to use Arduino IDE available offline and online. Get started in minutes with thousands of sketches available in open-source or write your own: it is the perfect choice for your everyday projects.

Based on the ATMega4809 AVR processor, the Arduino Nano Every is flexible to the requirements of your design. It can be used in a breadboard when mounting pin headers, or as a SMT directly soldered on a PCB thanks to its castellated pads. An SAMD11 ARM Cortex M0+ processor acts as a high performance USB to serial converter that can be re-programmed by skilled users to expand further the applications of this board.

With headers mounted.
