Arduino Opta WiFi 微型 PLC 板載的Ethernet和USB-C 支援RS-485 Wi-Fi / BLE 藍牙低功耗

描述

Arduino Opta WiFi 微型 PLC 板載的Ethernet和USB-C 支援RS-485 Wi-Fi / BLE 藍牙低功耗 支援 梯形圖、功能塊圖、結構化文本、順序功能圖或指令列表

Arduino Opta是一款安全、易於使用的微型PLC，具有工業物聯網能力。它是與Finder合作設計的，Finder是領先的工業和建築自動化設備製造商，Opta允許專業人士在利用Arduino生態系統的同時擴展自動化項目。它支援Arduino繪圖和標準PLC語言，包括LD（梯形邏輯圖）和FBD（功能塊圖），是專為PLC工程師設計的。

憑藉其強大的STM32H747XI雙核Cortex®-M7 + M4 MCU，用戶可以執行實時控制、監控並實施預測性維護應用程序。

Opta設計安全耐用，支援OTA固件更新，並通過板載安全元件和X.509標準合規性確保從硬件到雲端的數據安全。

同時，它仍然保持Arduino Pro標誌性的易於在生產中部署，得益於豐富的可用軟件庫和Arduino繪圖。

最重要的是，各種連接選項使通過實時儀表板輕鬆掌控一切，並結合直觀的Arduino Cloud（或第三方服務）。

Opta有三種變種，因此您可以選擇最適合您項目的選項。Opta WiFi具有Ethernet板載和USB-C編程端口，RS485半雙工連接界面，以及Wi-Fi/藍牙®低功耗連接性。

使用Arduino PLC IDE來編程Arduino Opta®非常簡單。Arduino PLC IDE使PLC編程變得容易，它支持IEC 61131-3標準定義的5種編程語言（梯形圖、功能塊圖、結構化文本、順序功能圖或指令列表），您可以快速編寫PLC應用程序，或者將現有的應用程序移植到Arduino Opta上。

Arduino PLC IDE的主要優點包括：

• 輕鬆快速的軟體開發，可使用現成的Arduino繪圖、教程和庫開始
• 支援標準的IEC 61131-3 PLC語言
• 通過Modbus TCP（以太網）和Modbus RTU（串行RS485）實現現場總線集成
• 通過IoT連接（以太網/ Wi-Fi/藍牙®低功耗）實現無縫連接
• 通過直觀的Arduino Cloud儀表板（或第三方服務）實現實時遠程監控
• 在硬體級別上的安全性，感謝板載的安全元件和X.509標準合規性
• 安全的OTA固件更新和雲端設備管理
• 高功率繼電器開關（4 x 2.3 kW）
• 可靠的設計，具備工業認證和Finder在開關技術方面的專業知識
• 易於安裝，與DIN軌道兼容

藉助Arduino Opta®，您可以將堅固可靠的微型PLC集成到現有的機器、設備和生產線中，也可以與Arduino生態系統中的其他元件結合使用，從智能傳感器模塊到SOMs（系統模組）到網關，打造可定制的端到端解決方案，以滿足各種需求。

Arduino Pro與Finder合作，Finder是一家擁有65多年卓越和專業知識的電機和電子元件領域的領先品牌，共同創造了一個產品，具有高質量的生產規格，適用於工業環境中最苛刻的工作條件。

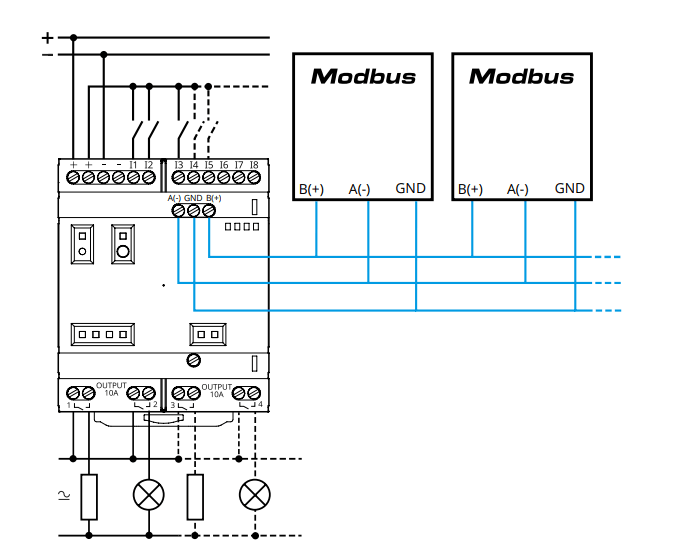

使用RS-485介面的Modbus RTU接線圖

以下是Arduino Opta®的技術規格摘要：

• 輸入：8個可配置的數字/模擬（0-10V）輸入
• 處理器：STM32H747XI 雙核 ARM® Cortex®：
  • Cortex-M7核心，最高480 MHz
  • Cortex-M4核心，最高240 MHz
• 連接性：支援10/100以太網（TCP/IP或Modbus TCP）、USB-C、RS485半雙工、Wi-Fi + 藍牙®低功耗
• 內存：1MB RAM（編程）、2MB內部 + 16MB快閃QSPI
• RTC：在25°C下，典型的電源保持時間為10天，可以通過以太網進行NTP同步
• IP保護：IP20
• 輸出：4個繼電器（250V AC – 10A）
• 編程語言：
  • Arduino編程語言通過IDE
  • IEC-61131-3
  • 梯形圖（LD）
  • 功能塊圖（FBD）
  • 順序功能圖（SFC）
  • 結構化文本（ST）
  • 指令列表（IL）
• 安全性：ATECC608B 安全元件
• 供應電壓：12-24V DC
• 操作溫度：-20°C至+50°C（-4°F至122°F）
• 尺寸：
  • 寬度：69mm
  • 長度：80mm
  • 高度：90mm
• 重量：210克（7.4盎司）
• 認證：cULus上市、ENEC、CE

這些規格表明Arduino Opta®是一款功能豐富的微型PLC，具有強大的處理能力和廣泛的連接性，適用於各種工業和自動化應用。它還具有安全性功能和各種編程語言選擇，使其成為一個多功能的自動化控制解決方案。

文件與技術支援

• Arduino 線上課程
• Datasheet
• Pinout

軟體與雲端

以下軟體工具可讓您在線上和離線對電路板進行程式設計。

• Arduino CLI
• 物聯網雲
• 網頁編輯器
• Arduino PLC IDE

Arduino Opta WiFi

Arduino Opta is a secure, easy-to-use micro PLC with Industrial IoT capabilities. Designed in partnership with Finder – leading industrial and building automation device manufacturer – Opta allows professionals to scale up automation projects while leveraging the Arduino ecosystem. Supporting both Arduino sketch and standard PLC languages, including LD (Ladder Logic Diagram) and FBD (Function Block Diagram), it was designed with PLC engineers in mind.

Its powerful STM32H747XI dual-core Cortex®-M7 +M4 MCU allows users to perform real-time control, monitoring and implement predictive maintenance applications.

Secure and durable by design, it supports OTA firmware updates and ensures data security from the hardware to the Cloud thanks to the onboard secure element and X.509 Standard compliance.

All while maintaining Arduino Pro’s signature easy deployment in production thanks to a vast range of readily available software libraries and Arduino sketches.

Last but not least, various connectivity options make keeping everything under control effortless via real-time dashboards combined with the intuitive Arduino Cloud (or third-party services).

Opta comes in three variants so you can choose the best option for your project. Opta WiFi features Ethernet onboard and USB-C programming ports, RS485 half duplex connectivity interface, and Wi-Fi/Bluetooth® Low Energy connectivity.

Features

• Input: 8x configurable digital / analog (0-10V) input
• Processor: STM32H747XI Dual ARM® Cortex®:
  • Cortex -M7 core up to 480 MHz
  • Cortex -M4 core up to 240 MHz
• Connectivity: Support 10/100 Ethernet (TCP/IP or Modbus TCP), USB-C, RS485 half duplex, Wi-Fi + Bluetooth® Low Energy
• Memory: 1MB RAM (programming), 2MB internal + 16MB Flash QSPI
• RTC: Typical 10 days power retention at 25°C, NTP sync available through ethernet
• IP Protection: IP20
• Output: 4x relays (250 V AC – 10A)
• Programming Languages:
  • Arduino programming language via IDE
  • IEC-61131-3
    • Ladder Diagram (LD)
    • Function Block Diagram (FBD)
    • Sequential Function Chart (SFC)
    • Structured Text (ST)
    • Instruction List (IL)
• Security: ATECC608B Secure Element
• Supply Voltage: 12-24 V DC
• Operating Temperature: -20°C to +50°C (-4°F to 122°F)
• Dimensions:
  • Width: 69mm
  • Length: 80mm
  • Height: 90mm
• Weight: 210g (7.4oz.)
• Certifications: cULus listed, ENEC, CE
