Arduino Portenta H7 Breakout 專用擴展板 全功能腳位引出 板載1G網路端口

描述

Arduino Portenta H7 Breakout 專用擴展板 全功能腳位引出 板載1G網路端口

Arduino Portenta H7 Breakout 專用擴展板旨在幫助硬件工程師和製造商製作原型並幫助測試 Portenta 系列板（例如 Portenta H7）中的設備連接和容量。它使所有高密度連接器的信號都可以單獨訪問，從而可以快速輕鬆地連接和測試實驗室開發過程中通常需要的外部硬件組件和設備。

目標區域

原型製作

應用示例

該產品旨在與 Portenta 系列一起使用。請查看您的 Portenta 板的入門指南。

產品開發： Portenta 分線板縮短了基於 Portenta 系列的工業級解決方案自動化的開發時間。

OpenMV： Portenta 分線板上提供了與 OpenMV 全局快門相機模塊的連接，允許與 Portenta 系列一起快速開發機器視覺應用程序。

技術教育： Portenta Breakout 板可以作為工業級控制和嵌入式系統技術人員教育的第一個切入點。

特徵

• 開機按鈕
• 開機模式撥碼開關
• 連接器
  – USBA
  – 最高 1Gb/s 的 RJ45
  – 微型 SD 卡
  – OpenMV 快門模塊
  – 具有跟踪功能的 MIPI 20T JTAG
• 電源
  – CR2032 RTC 鋰電池備份
  – 外部電源接線端子
• I/O
  – 斷開所有 Portenta 高密度連接器信號
  – 公/母 HD 連接器允許在 Portenta 和屏蔽之間插入分線以調試信號
• 兼容性
  – 標準 Portenta 高密度連接器引出線
• 安全信息
  – A 級

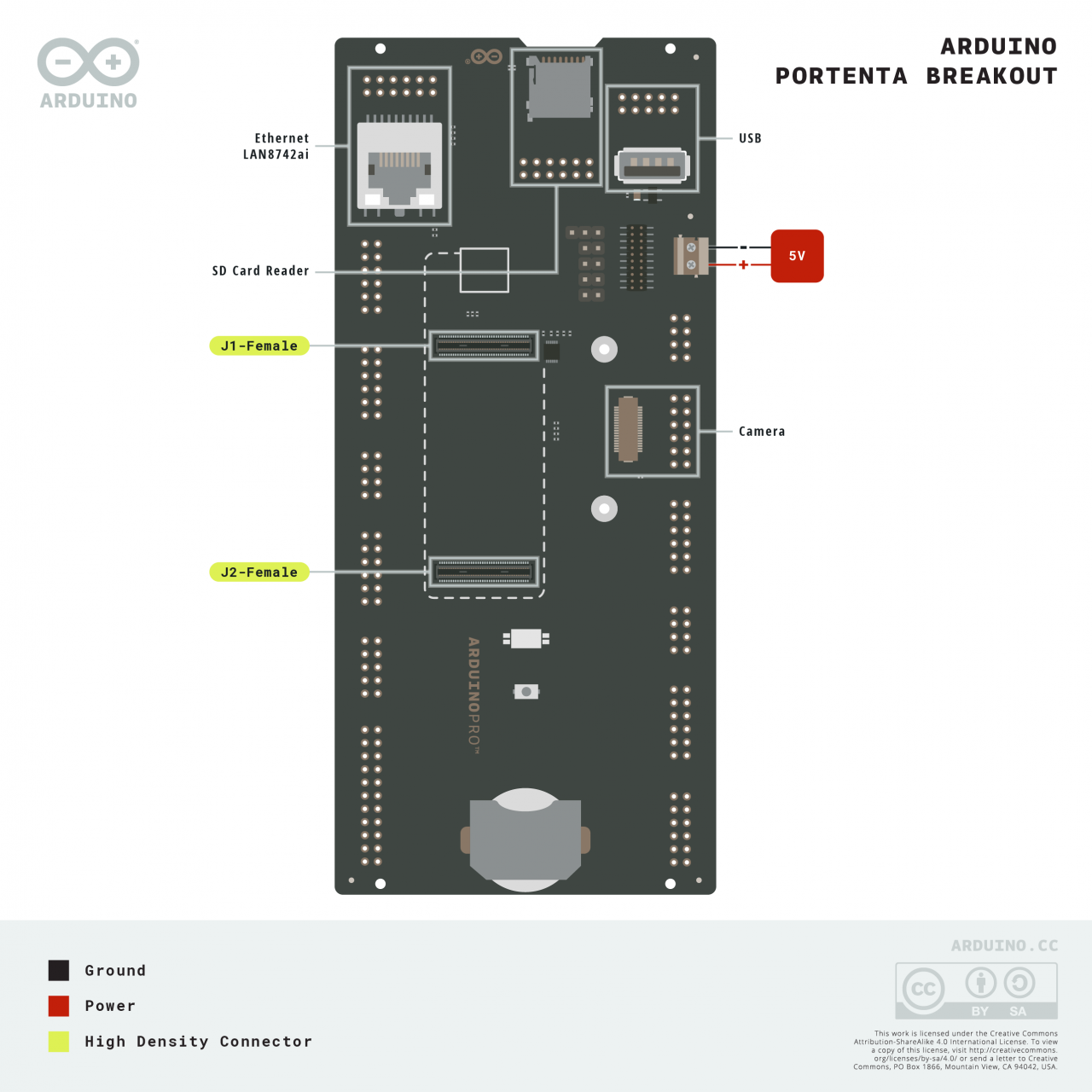

通過閱讀 pinout 文檔了解有關 portenta 的 pinout 的更多信息。
