Current to Voltage Converter電流轉電壓傳感器 支援 3.3v ~ 5v 寬電壓高精度 4-20mA 轉電壓
原始價格：NT$210。NT$185目前價格：NT$185。 (未稅)
- 描述
- 評價 (0)
描述
描述

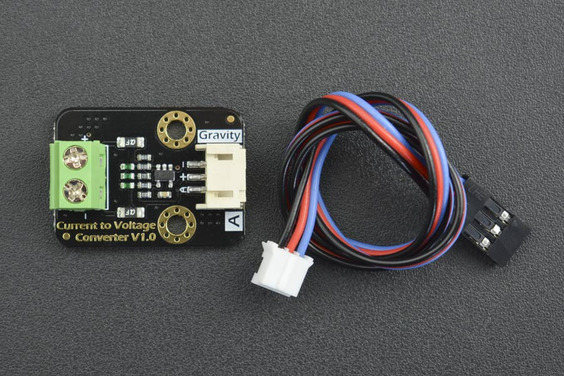

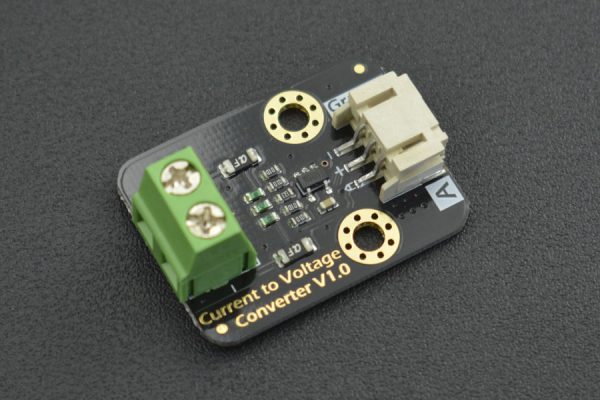

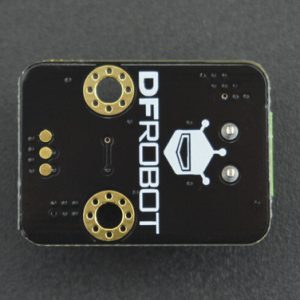

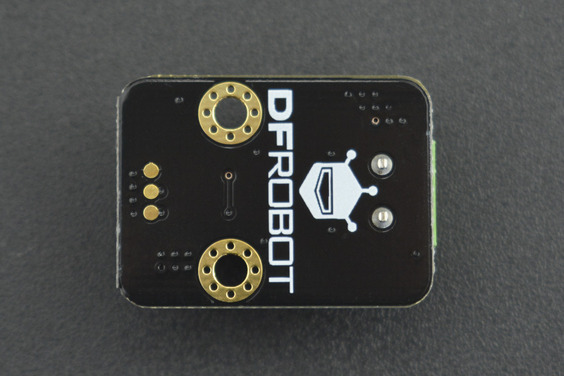

DFRobot Current to Voltage Converter電流轉電壓傳感器 支援 3.3v ~ 5v 寬電壓高精度 4-20mA 轉電壓

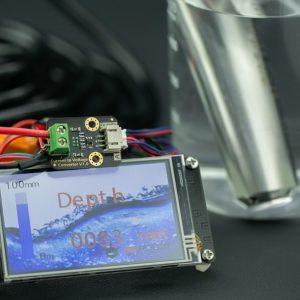

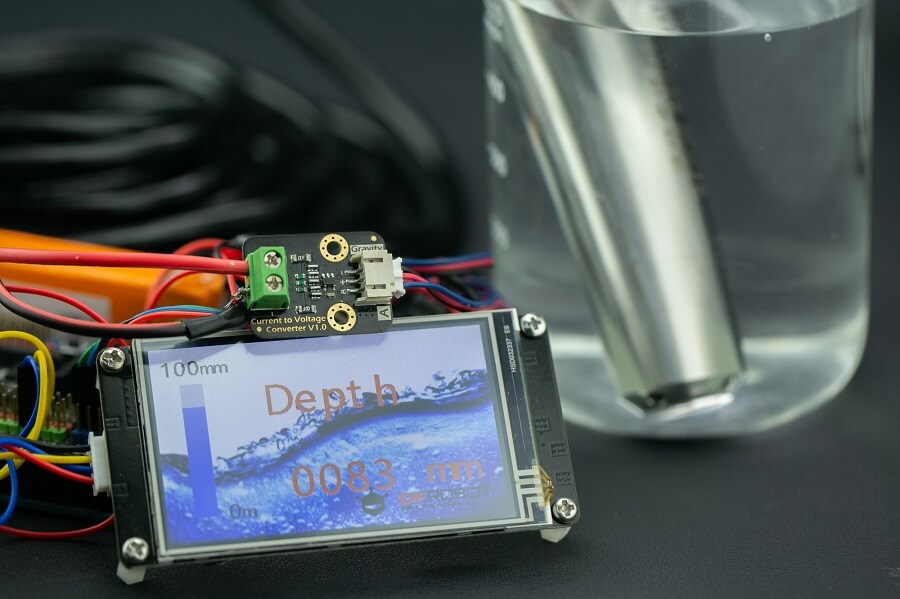

Current to Voltage Converter電流轉電壓傳感器 能將0~25mA電流信號線性轉換成0~3V電壓信號。工業傳感器或設備通常具有4~20mA電流信號輸出，主控板搭配本產品後就能方便的讀取電流信號了。通常情況下，低於4mA的電流信號可用於故障診斷，高於20mA的電流信號可用於超限檢測，因此這款模塊特意設計了0~25mA的寬量程檢測範圍，兼容故障檢測、超限檢測等需求。

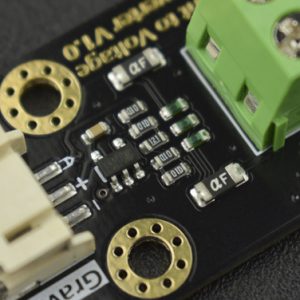

本模塊採用0.1%高精密檢流電阻和超低噪聲軌到軌零漂移運放，精度高，無需校準，使用起來簡單方便。3.3V~5.5V寬電壓供電、0~3V電壓信號輸出，能兼容更多的主控板，適應更多的應用場景。
| 注意：Current to Voltage Converter電流轉電壓傳感器 為獲得更高的測量精度，推薦使用12位及以上的ADC進行測量！ |
技術規格
- 供電電壓：3.3~5.5V
- 檢測範圍：0~25mA DC
- 測量精度：±0.5% FS @ 16-bit ADC, ±2% FS @ 10-bit ADC
- 終端電阻：120Ω
- 接口類型：PH2.0-3P

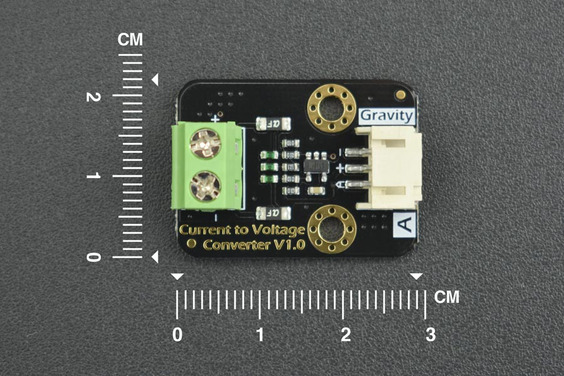

- 產品尺寸：30mm * 22mm

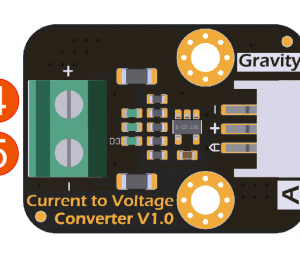

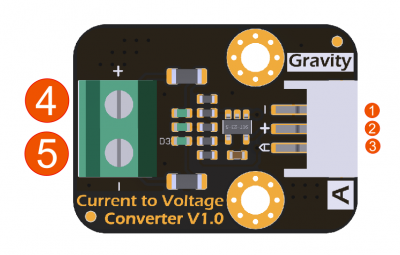

引腳說明
 |
|
使用教程
本教程將演示：本產品搭配Arduino主控板，讀取4~20mA的電流信號。請準備好輸出4~20mA電流的傳感器或設備。
準備
- 硬件
- Arduino UNO控制板(或類似的控制板) x1
- 電流轉電壓模塊x1
- 傳感器或設備（輸出4~20mA電流信號） x1

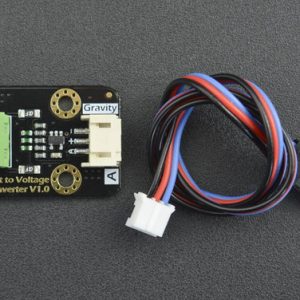

- PH2.0-3P傳感器連接線（或杜邦線） x1
- 軟件
- Arduino IDE (1.0.x或1.8.x) 點擊下載Arduino IDE

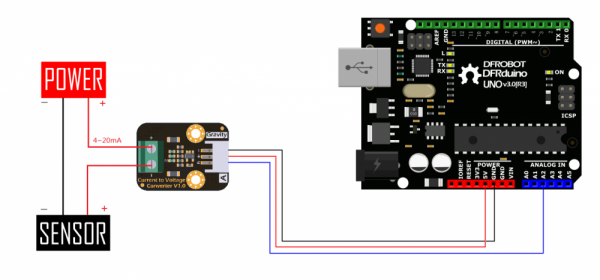

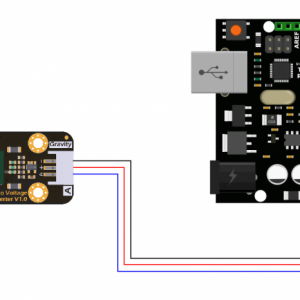

接線圖
樣例代碼
上傳代碼之前，建議您先用電壓表確認主控板ADC的實際參考電壓值，然後修改代碼中VREF的值，從而提高測量精度。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
/************************************************* ********** DFRobot Gravity: Analog Current to Voltage Converter(For 4~20mA Application) SKU:SEN0262 GNU Lesser General Public License. See <http://www.gnu.org/licenses/> for details. All above must be included in any redistribution ************************************************** **/ #define CurrentSensorPin A2 #define VREF 5000 // ADC's reference voltage on your Arduino,typical value:5000mV unsigned int voltage; //unit:mV float current; //unit:mA void setup() { Serial.begin(115200); } void loop() { voltage = analogRead(CurrentSensorPin)/1024.0*VREF; Serial.print("voltage:"); Serial.print(voltage); Serial.print("mV "); current = voltage/120.0; //Sense Resistor:120ohm Serial.print("current:"); Serial.print(current); Serial.println("mA"); delay(1000); } |

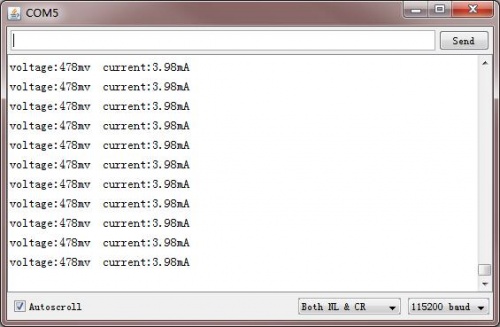

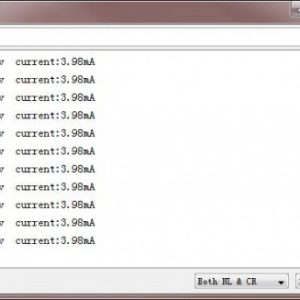

結果
Gravity: Analog Current to Voltage Converter(for 4~20mA Application)
This current-to-voltage module linearly converts 0~25mA current signals into 0~3V voltage signals. Industrial sensors or devices usually have the current signal output of 4~20 mA. With this current-to-voltage module, your main control board can easily read the current signals output from industrial sensors or devices. Normally, current signals lower than 4mA can be used for fault diagnosis, and current signals higher than 20mA can be used for overrun detection. Therefore, this module is designed with a wide range of 0~25mA detection range, which is compatible with fault detection, overrun detection applications. This module uses 0.1% high precision sense resistor and ultra-low noise rail-to-rail zero-drift op amp, so it is high accuracy, no need to calibration, and easy to use. 3.3V~5.5V wide voltage power supply, 0~3V voltage signal output,which are compatible with more main control boards, adapt to more applications.
| NOTE : For higher accuracy, it is recommended to use 12 or more bit ADC! |
|---|
Specification
- Supply Voltage: 3.3~5.5V
- Detection Range: 0~25mA DC
- Measurement Accuracy: ±0.5% FS @ 16-bit ADC, ±2% FS @ 10-bit ADC
- Termination Resistance: 120Ω
- Connector Type: PH2.0-3P
- Product Size: 30mm * 22mm(1.18inch * 0.87inch)
