DC 12V 24V 30W 單聲道語音播放模組 支援 Arduino , ESP32 框架

描述

DC 12V 24V 30W 單聲道語音播放模組，9聲道音樂功率數字功放，支持32G TF卡座，Arduino MP3 WAV 控制器 高電平觸發

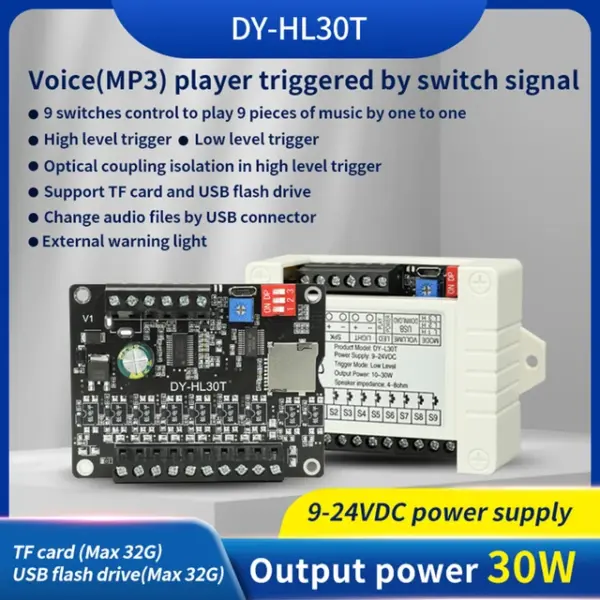

DY-HL30T 是一款DC 12V 24V 30W 單聲道語音播放模塊，可由9路輸入信號觸發播放。一對一分段觸發控製播放器，支持MP3、WAV解碼格式。9路輸入信號可分段觸發，它是一個低電平觸發器；9-24VDC寬電壓供電，直接驅動4-8ohm喇叭，最大輸出功率30W。支持TF卡（最大32GB內存卡），通過USB數據線連接電腦更換音頻文件，可調節音量高低，可外接警示燈。可設置多種觸發工作模式，適用於各種場景和應用。

2.特點：
1.DC 9-24V寬電壓供電
2.9通道一對一觸發接口，最多可觸發9首音樂
3.低電平觸發版本，直接使用GND作為觸發信號
4>.支持MP3和WAV解碼格式，音頻文件採樣率最高可達48KHz
5.支持TF卡（最大32G）存儲，必須為FAT32格式
6.通過USB連接電腦可更換音頻文件數據線
7.配備30W D類功放，可直接驅動4-8歐姆，10-30W喇叭
8.可外接警示燈，電壓與輸入電壓相同
9.撥碼開關設置有8種觸發工作模式
10.電位器調節音量
11.高溫高壓接線端子
3.參數：

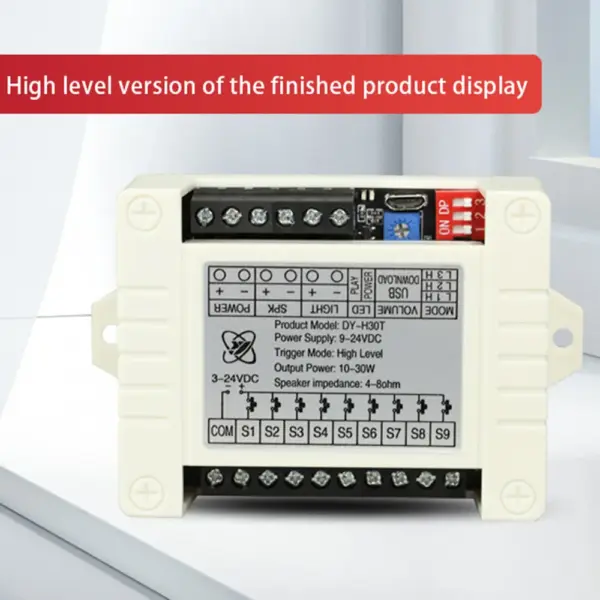

1.產品名稱：DY-HL30T 30W單聲道語音播放模塊
2.型號：DY-HL30T
3.工作電壓：DC 9V-24V
4.工作模式：9種
5.文件格式：MP3，WAV
6.揚聲器功率：10W-30W
7.輸出阻抗：4ohm-8ohm
8.TF 卡類型：32G（最大且不含）
9.音頻輸出：有源輸出
10.音量調節：是
11.觸發信號：低電平信號(NPN)
12.工作溫度：-20℃~85℃
13.工作濕度：5%~95%RH
14.模組尺寸：76*58mm

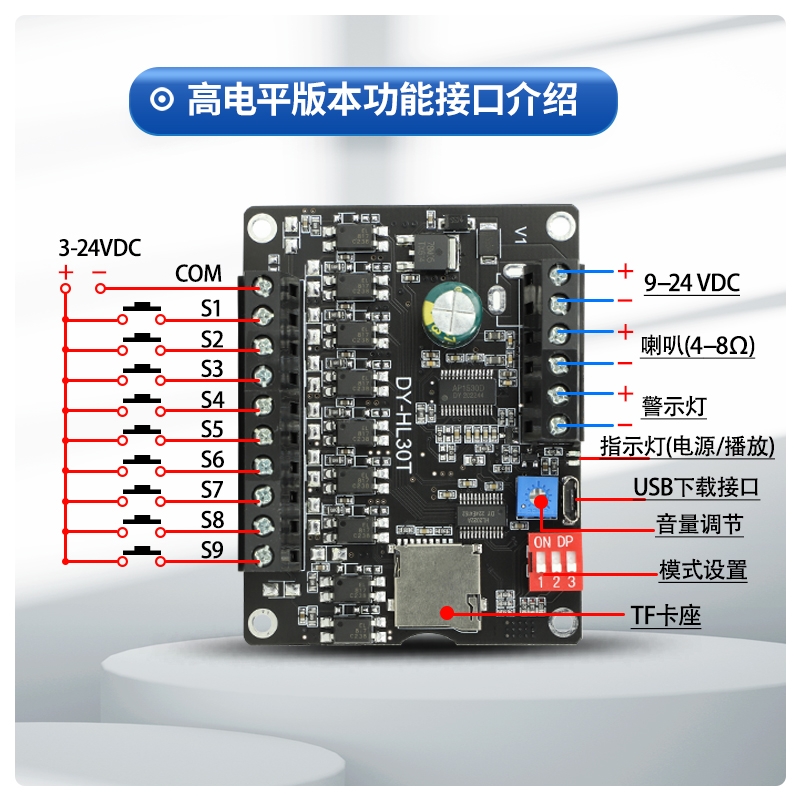

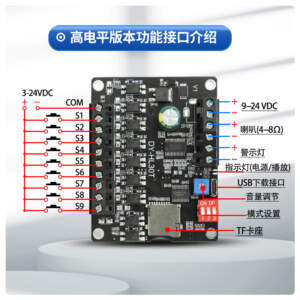

4.接口說明：
1>.GND/COM：觸發信號公共端。
2>.S1：觸發播放00001.mp3音樂文件。
3>.S2：觸發播放00002.mp3音樂文件。
4>.S3：觸發播放00003.mp3音樂文件。
5>.S4：觸發播放00004.mp3音樂文件。
6>.S5：觸發播放00005.mp3音樂文件。
7>.S6：觸發播放00006.mp3音樂文件。
8>.S7：觸發播放00007.mp3音樂文件。
9>.S8：觸發播放00008.mp3音樂文件。
10>.S9：觸發播放00009.mp3音樂文件。
11>.9-24V端子：輸入工作電壓。
12>.喇叭：接4-8歐喇叭。
13>.燈光/報警輸出：輸出電壓與輸入工作電壓相同。
14>.指示燈：通電後為綠色，播放時為紅色。
15>.Micro USB接口：連接PC下載音樂文件。
16>.電位器。調節音量。順時針增加音量。
17>.3位紅色撥動開關：設置8種不同的觸發模式，改變模式後必須重新上電。
18>.TF卡座：插入一張TF存儲卡使用，最大32GB，存儲卡必須是FAT32格式。

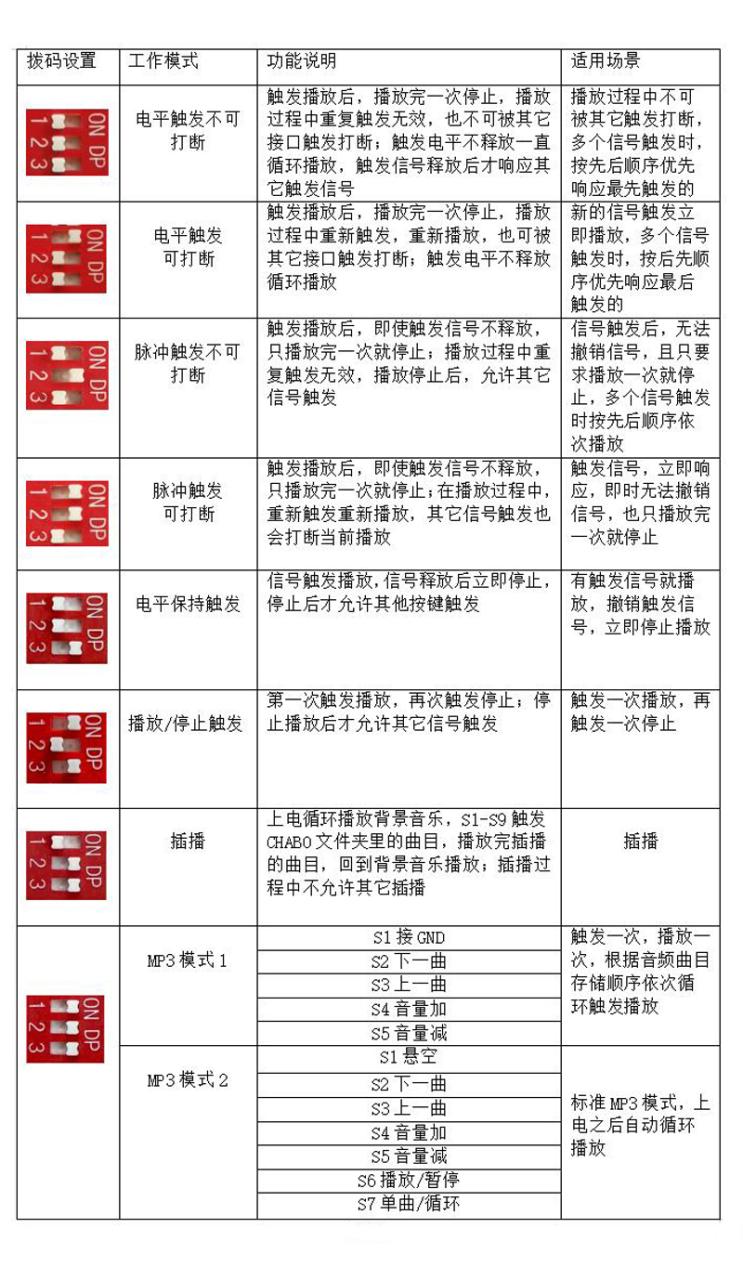

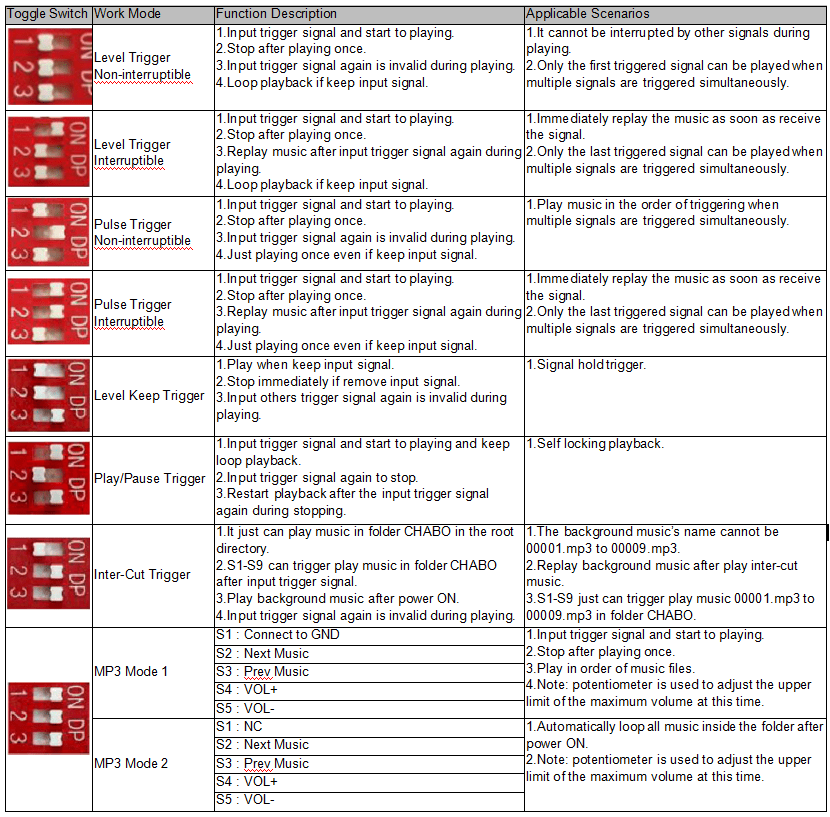

5.工作模式：

6.注意：
1>.為高電平觸發，輸入口可輸入電壓訊號。
2>.切換模式後必須重啟電源。
3>.Inter-Cut Trigger模式應用，背景音樂存放在根目錄下，插入音樂必須放在“CHABO”文件夾下。在其他播放模式下不需要“CHABO”文件夾。
4>.音樂文件名必須為5位數字，例如：00001.mp3 ~ 00009.mp3
5>.TF存儲卡必須為FAT32文件系統格式，不支持NTFS文件系統格式。
6>.每個輸入口只能控制一個音樂文件如S3只能控制音樂文件00003.mp3。
7.應用：
1>.改裝/維修/更換喇叭
2>.培訓/活動現場擴音設備等
3>.車載藍牙設備
4>.音樂節派對
5>.家庭娛樂休閒
6>.遊戲及影院
7>.家庭影院
8>.安防系統
9>.KTV歌廳
10>.家庭背景音樂

8.包裝：
1個DY-HL30T 30W單聲道語音播放模塊
