DC-DC直流大功率可調升壓電源模組 恒壓恒流 液晶屏 電壓電流雙顯示

描述

DC-DC直流大功率可調升壓電源模組 恒壓恒流 液晶屏 電壓電流雙顯示

校準方法：該模組帶有校準功能，不用擔心測量顯示不准的問題，如果你發現顯示不准可以用以下方法校準。只需首次使用校準一次即可！收到寶貝建議照以下方法進行一次校準！

電壓校準：斷電情況下，按住“設置”鍵不放，上電，進入電壓校準模式，液晶屏開始閃爍，鬆開設置鍵，按“設置”鍵為加，“確定”為減，校準為正確的輸入端電壓，如：輸入電壓為12.65V，則將當時電壓調整為12.65V，2秒後自動保存，斷電退出即校準完成！

液晶屏帶電壓、電流雙顯示，功能強大！

採用四層板設計  做工扎實  用料上承  更穩定更可靠

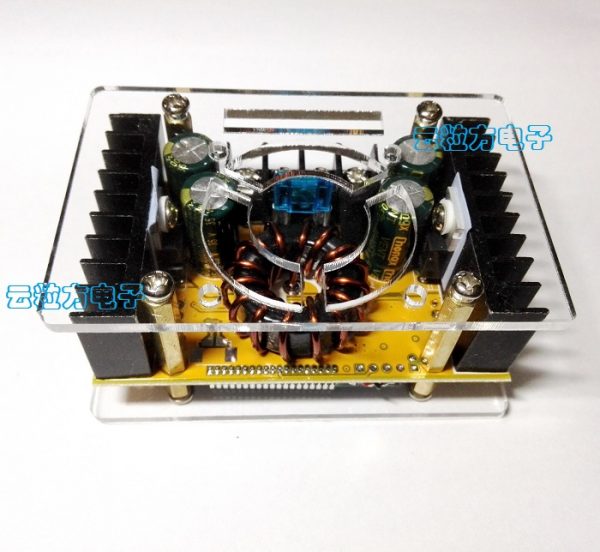

 水晶外殼  成品電源  萬能電源

模組參數

• 輸入電壓: 10-32V DC輸入
• 輸出電壓：11-60V DC連續可調(建議工作電壓留有餘量，不要超過55V，只適用於輸入電壓小於輸出電壓的應用場合，不能降壓)
• 輸出電流：最大8A超過4A請加強散熱（配套風扇本店有售哦！與輸入、輸出壓差有關，壓差越大輸出電流越小）
• 輸出功率：自然散熱最大90W，加強散熱最大150W
• 模組性質：非隔離升壓模組（BOOST）
• 輸出恒流範圍：0.3-8A
• 工作溫度：-10~+85度(環境溫度過高時請加強散熱)
• 工作頻率：150KHz
• 轉換效率：最高95%（效率與輸入、輸出電壓、電流、壓差有關）
• 短路保護：無（請勿短路使用）
• 輸入反接保護：有（升級版新加）
• 輸出指示燈：帶充電指示，充電黃色 充滿藍色
• 輸出防反回流：有
• 安裝方式：上下兩面亞克力板、8顆銅柱、8顆3mm鏍絲、安裝按鍵時反過來安裝更容易哦！
• 接線方式：接線端子或焊接端子，IN為輸入，OUT為輸出
• 模組尺寸：長80mm寬53mm高35mm
• 重量：135g



模組正面說明圖：

模組背面：

模組側面：

模組外殼底板有增加風扇開孔，可用于增加風扇散熱，配套風扇本店有售！風扇要另外拍的哦！

設置說明：

設置鍵可以設置顯示模式，共分為三種：

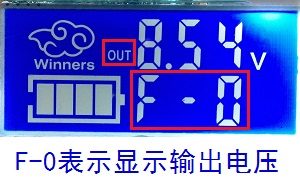

1、F-0模式：顯示輸出電壓；

2、F-1模式：顯示輸入電壓；

3、F-2模式：交替顯示輸入輸出電壓；

使用說明：按“設置”鍵，迴圈顯示三種顯示模式，相應的指示燈會亮或滅，按“確定”鍵保存退出，單獨按“確定”鍵可以開關液晶屏的背光。

使用方法：

調節電壓：空載條件下，調節“恒壓電位器ADJ-V”，使輸出電壓達到您想要的電壓值；

調節電流：接上負載，調節“恒流電位器ADJ-I”,使輸出的電流達到您想要的恒流值（出廠默認是2A多，如果要調的恒流值比較小時，逆時針多調幾圈才會有變化），如果不需要恒流可以不用調節電流；注意：請不要用短路的方式調電流，升壓模組的電路結構不能用短路的方式調！

特別注意：恒流可調電流，都必須實際負載輸出電流大於設定電流的時候才會恒流模式，不然就是恒壓狀態工作，並非電流調到2A，就是接任何設備都變2A了，還望知曉。

轉燈說明：充電轉燈電流默認出廠為 0.1倍充電電流;(電池在充電過程中電流是逐漸減小的，逐步地由恒流充電轉為恒壓充電，假如充電電流設置的是1A，那麼當充電電流小於0.1A的時候，正在充電指示燈黃色燈滅，充滿指示燈藍色燈亮起，此時電池充電完畢；

說明：現在外殼使用的銅柱全部逐漸替換為成本更高的尼龍柱，尼龍柱絕緣，防腐，更輕，別再說這個是塑膠了，這是尼龍！尼龍！尼龍！重要的事說三遍！
