DFRduino Ethernet Shield V3.0 – W5100S 乙太網路擴展板 具 Micro SD 擴展功能支援 Mega2560

描述

DFRduino Ethernet Shield V3.0 – W5100S 乙太網路擴展板 具 Micro SD 擴展功能支援 Mega2560

這款新版 DFRduino Ethernet Shield V3.0 擴展板能使你的Arduino控制器連接到網路。它是一塊內置WizNet W5100 TCP/IP微處理器的擴展板。這塊板通過長針腳排母（wire-wrap header）連接arduino板。使用Arduino IDE中的Ethernet庫程序便可以輕鬆地使用這款擴展板連接到網絡中。這款擴展板支持同時4個socket的連接，從W5100升級到W5100S，具有更低的功耗、更低的熱量和更高的性能。

此款最新的版本新增micro-SD卡的插槽，用來大容量的網絡存儲。此外，它和Arduino Duemilanove/Uno，Mega系列也完全兼容。SD卡的庫不在標準庫裡包括，但是Bill Greiman寫的sdfatlib能夠很好的工作。可以參見Adafruit寫的教程。最新的修改包括重設控制器，用來保證the W5100 Ethernet模塊能在打開電源的時候重設。之前的修改不支持Mega並需要手動重設。最早的修改是不支持sd卡槽。

Arduino能夠通過SPI口和W5100和SD卡進行通信(用ICSP頭）。這個是在Duemilanove/Uno上的數字11,12,13口和Mega的50，51,52號口。這些端口不能用作一般的輸入輸出。在Mega上，硬件SS口，53，不能用於W5100和SD卡，但是它必須要被用於輸出口，否則SPI接口沒法工作。

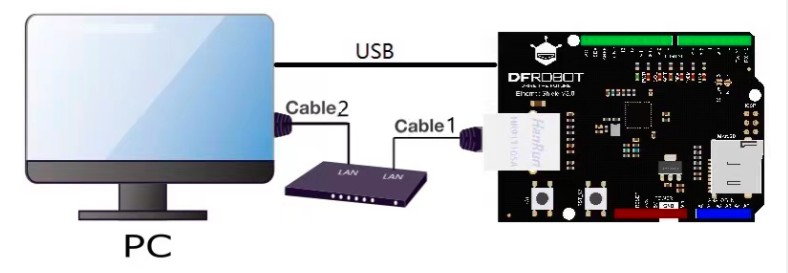

這塊Ethernet板提供標準的RJ45以太網插座。擴展板上的Reset按鍵可以同時重啟W5100芯片以及Arduino控制器。

注意事項：因為W5100和SD卡公用SPI口，而只有一個能在同一時間激活。如果你想要一起使用兩個設備，需採用分時復用的辦法，兩個設備，通過CS片選引腳來激活（低電平激活，高電平禁止）。當你不用其中任一外設，你需要特別說明不選擇使用它們。想不用SD卡，把4號口設為輸出並且寫為高電平。同理，想不用W5100,把10號設為高電平輸出。

技術規格

• 擴展板工作電壓：5v
• 以太網插座
• 支持Micro SD卡讀/寫
• Ethernet和SD卡共用SPI接口，只能單獨啟用一個功能
• 兼容Arduino標準尺寸控制器，同時支持Arduino Mega系列
• 尺寸：70x55x30mm

LED說明

• PWR:電源指示燈
• LINK:指示網絡連接狀況，在主控板收發數據時LED閃爍
• 100M：表示存在100Mb / s的網絡連接（與10Mb / s相反）
• FULLD：表示網絡連接是全雙工的
• COLL：當檢測到網絡衝突時閃爍
• RX：當接收數據時閃爍
• TX：當發送數據時閃爍
