DFRobot Micro:bit Game pad 遊戲手柄擴展板 含教學範例 (本商品不含 microbit主板)

描述

DFRobot Micro:bit Game pad 遊戲手柄擴展板 含教學範例 (本商品不含 microbit主板)

micro:bit遊戲手柄是基於micro:bit主板的擴展手柄。你只需要插上micro:bit主板，就能將micro:bit變身成為一個無線遙控手柄或者是一個無線對戰遊戲機。該產品上下均採用亞克力板封裝，手感好，再也不會像裸露電路板那樣有焊接點刺手的感覺了。本遊戲手柄共設置8個按鍵，左側分佈了上、下、左、右四個按鍵，右側為X、Y按鍵，前方引出了A、B兩個按鍵。本遊戲手柄還內置了振動電機、嗡鳴器、LED，這些資源都是可編程控制的。使用圖形化編程，可以瞬間讓你的micro:bit變身成一個多媒體振動手柄或多媒體互動遊戲機。編程平台支持makecode圖形化編程和python編程，從入門到進階的編程教育，都是非常適合的工具。

產品參數及配置

• 供電電壓：3VDC（2節7號電池）
• 板載按鍵數量：上、下、左、右、X、Y、 A、B 共計8個可編程按鍵
• 板載振動電機×1
• 板載LED×1
• 板載嗡鳴器×1
• 亞克力底板×1
• 亞克力面板×1
• 2節7號帶蓋電池盒×1
• 蘑菇頭魔術貼×2
• 銅柱×4
• 螺絲×8
• 大按鍵帽×6
• 小按鍵帽×2
• 產品尺寸：148 × 57(mm)

功能	功能說明
UP	方向鍵上P8
DOWN	方向鍵下P13
RIGHT	方向鍵右P15
LEFT	方向鍵左P14
X	按鍵X P1
Y	按鍵Y P2
A	A鍵P5
B	B鍵P11
LED	控制引腳P16
振動電機	控制引腳P12
蜂鳴器	控制引腳P0
PWR	電源指示燈
電源開關	關閉總電源
供電電壓	3V~3.7V（兩節7號電池）

makecode圖形化編程

MakeCode基礎操作教程：點擊進入makecode編程基礎操作教程
gamePad軟件庫地址：https://github.com/DFRobot/pxt-gamePad 如何添加軟件包

事件觸發方式的按鍵編程

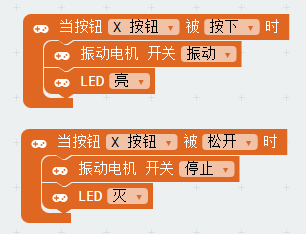

程序執行結果：當按下X鍵的時候，振動電機振動，LED燈亮；當鬆開X鍵的時候，振動電機停止，LED燈滅。

程序執行結果：當按下X鍵的時候，振動電機振動，LED燈亮；當按下Y鍵的時候，振動電機停止，LED燈滅。

循環查詢方式的按鍵編程

程序執行結果：當檢測到按下X鍵的時候，振動電機按175的強度振動，當鬆開X鍵的時候，振動電機停止振動。

makecode實例教程

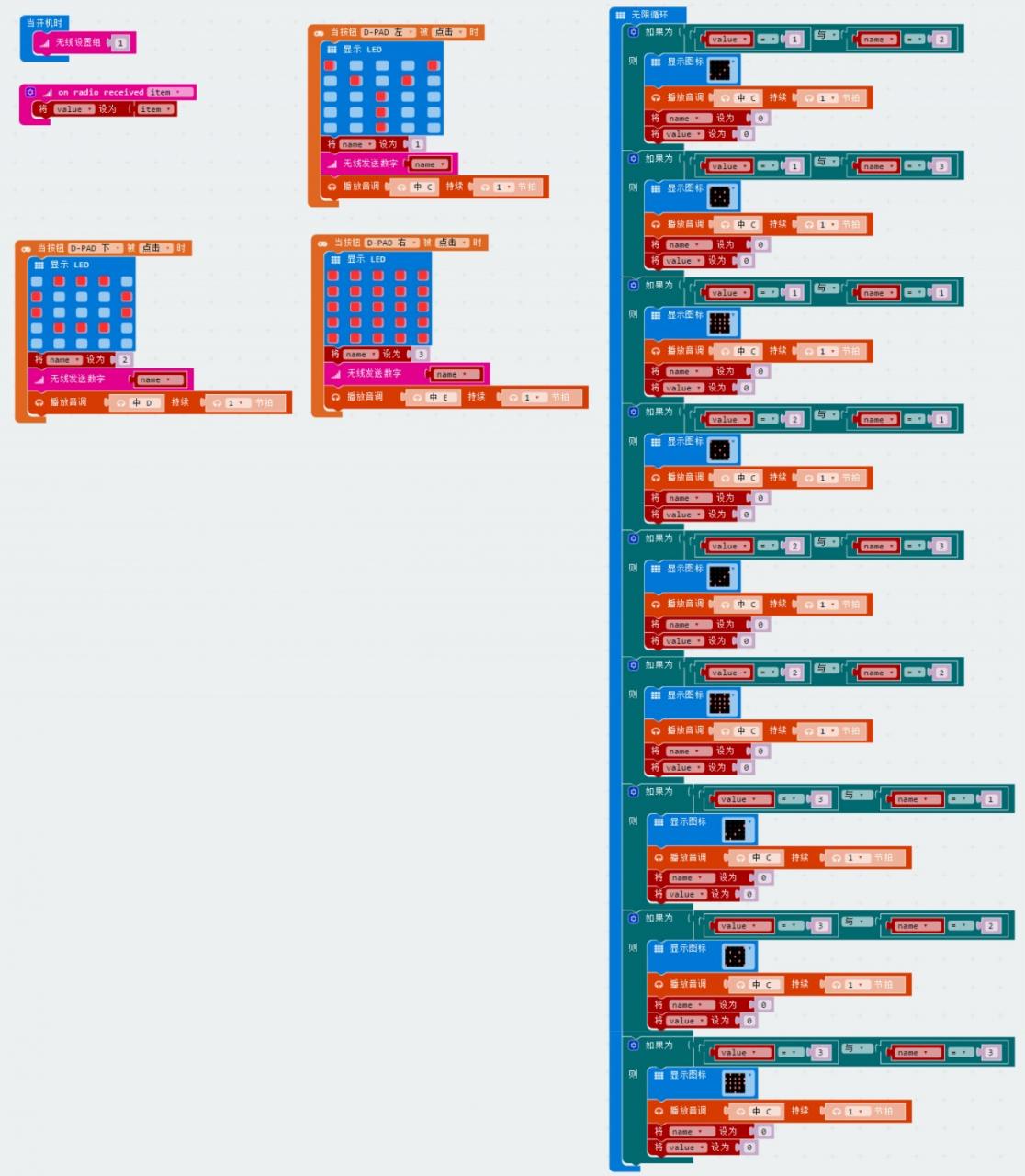

剪刀石頭布-猜拳對戰遊戲

點擊鏈接進入圖形化源程序：剪刀石頭布

程序執行過程：
1、首先設置兩個主板都在1號無線組，這樣才能相互通信；
2、當按下左鍵的時候，LED點陣顯示剪刀圖案，並無線發送數字1；
3、當按下下鍵的時候，LED點陣顯示石頭圖案，並無線發送數字2；
4、當按下右鍵的時候，LED點陣顯示布的圖案，並無線發送數字3；
5、在無限循環內，將無線接收到的數字和自己的數字進行判斷和對比；如果輸了，則顯示×，如果贏了，則顯示√；
6、顯示了輸贏結果後，對自己的數據和接收的數據進行清零；

搖骰子對戰遊戲

點擊鏈接進入圖形化源程序：搖骰子對戰遊戲

程序執行過程：
1、開機時將無線設置為組1，並初始化變量item的值為0；
2、當檢測到振動的時候，將LED熄滅，value初始化為0；並將加速度的值用來生產一個1~6之間的隨機數；
3、在LED點陣上從1開始到隨機生成的數之間遞增顯示；並且播放音調和振動電機；
4、把1~6的隨機數通過無線發送給另外的主板；
5、將接收到的數字和自己生成的隨機數做比較，如果小於對方就滅燈，否則就亮燈；

遙控手柄

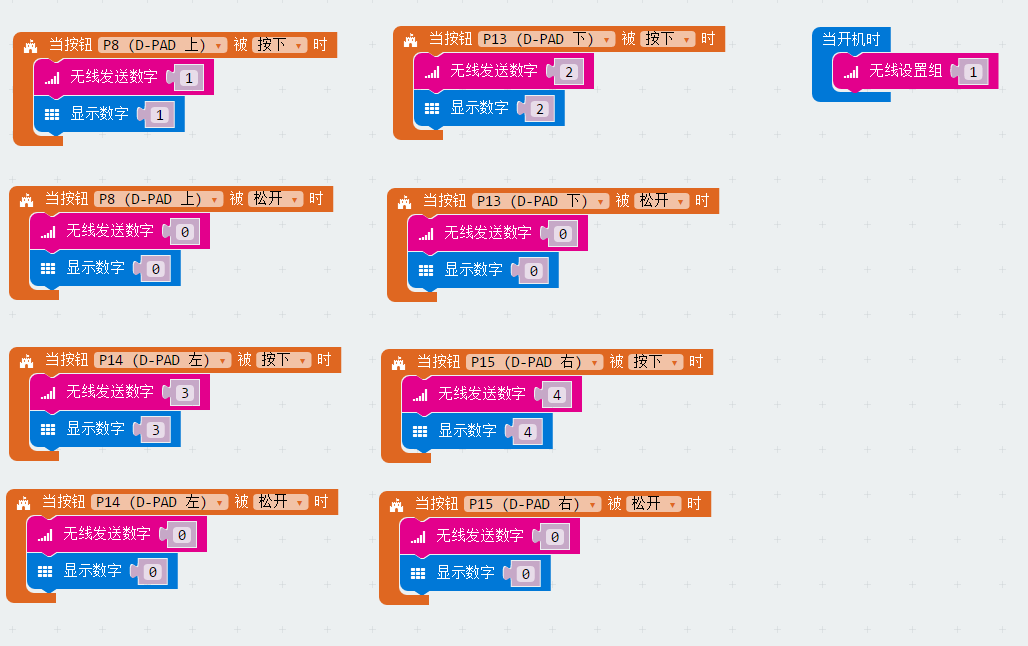

點擊鏈接進入手柄端圖形化源程序：手柄

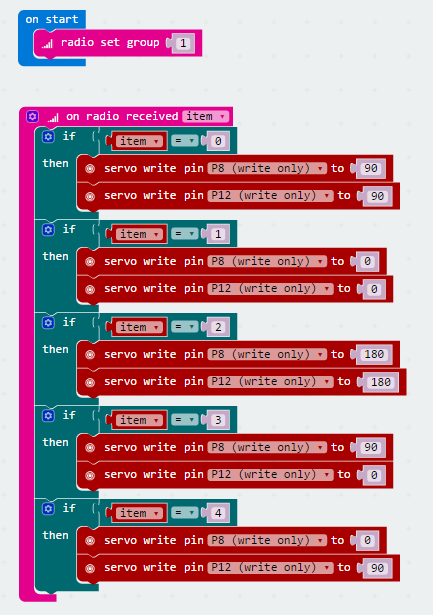

點擊鏈接進入小車端圖形化源程序：car

程序執行過程：
1、開機的時候先設置無線組為1；
2、當不同的按鍵按下的時候，發送不同的數字，讓小車執行不同的動作；
3、當按鍵鬆開的時候，統一發送數字0，目的是讓小車停止；

程序執行過程：
1、開機的時候先設置無線組為1；
2、當接受到不同的數字，就讓小車執行不同的動作，如前進、後退、左轉、右轉；



BXY平台python編程

下載《BXY》python編程軟件

《BXY》pthon編程平台官方下載地址：https://gitee.com/dfrobot/iPy/raw/master/BXY.exe

《BXY》pthon編程平台官方教程：http://docs.dfrobot.com.cn/ bxy/

BXY平台python函數列表

按鍵是否被按下

如果指定的按鈕被按下返回True，否則返回False。

• gamePad.UP_pressed() #按鍵UP是否被按下
• gamePad.DOWN_pressed() #按鍵DOWN是否被按下
• gamePad.LEFT_pressed() #按鍵LEFT是否被按下
• gamePad.RIGHT_pressed() #按鍵RIGHT是否被按下
• gamePad.XPAD_pressed() #按鍵X是否被按下
• gamePad.YPAD_pressed() #按鍵Y是否被按下
• button_a.is_pressed() #按鍵A是否被按下
• button_b.is_pressed() #按鍵B是否被按下

返回值：被按下的話，返回1，否則返回0；

按鍵是否曾經被按下

函數解釋：如果指定的按鈕在開機或複位之後被按下過，則返回True，否則返回False。

• gamePad.UP_was() #按鍵UP是否曾經被按下
• gamePad.DOWN_was() #按鍵DOWN是否曾經被按下
• gamePad.LEFT_was() #按鍵LEFT是否曾經被按下
• gamePad.RIGHT_was() #按鍵RIGHT是否曾經被按下
• gamePad.XPAD_was() #按鍵X是否曾經被按下
• gamePad.YPAD_was() #按鍵Y是否曾經被按下
• button_a.was_pressed() #按鍵A是否曾經被按下
• button_b.was_pressed() #按鍵B是否曾經被按下

返回值：按下的話，返回1，否則返回0；

記錄按鍵按下的次數

函數說明：返回開機或複位後，按鍵被按下的次數，並且調用此方法後，會將計數置0。

• gamePad.UP_get() #記錄UP按鍵按下的次數
• gamePad.DOWN_get() #記錄DOWN按鍵按下的次數
• gamePad.LEFT_get() #記錄LEFT按鍵按下的次數
• gamePad.RIGHT_get() #記錄RIGHT按鍵按下的次數
• gamePad.XPAD_get() #記錄X按鍵按下的次數
• gamePad.YPAD_get() #記錄Y按鍵按下的次數
• button_a.get_presses() #記錄A按鍵按下的次數
• button_b.get_presses() #記錄B按鍵按下的次數

返回值：按鍵被按下的次數，整數型
