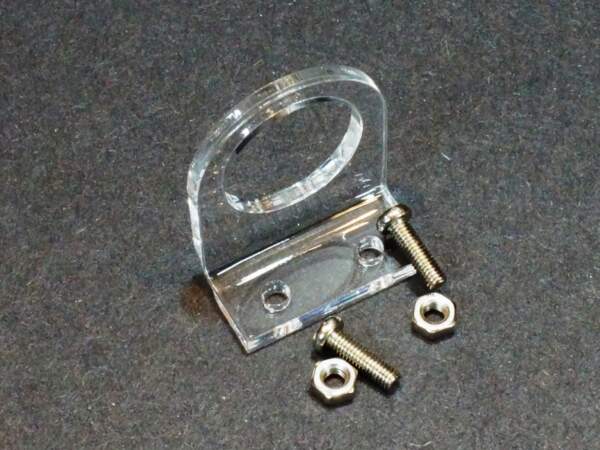

E18-D80NK 紅外線光電開關 障礙物避免感測器模組 杜邦母座 含 安裝支架

描述

E18-D80NK 紅外線光電開關 障礙物避免感測器模組 杜邦母座 含 安裝支架

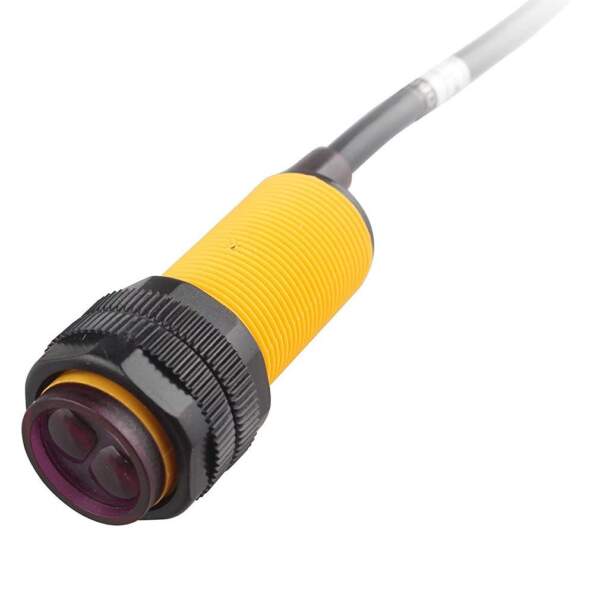

E18-D80NK 是一款紅外線光電感測器，集成了發射與接收功能，常用於機器人避障、工業自動化等應用。其檢測距離可調，範圍約為 3 至 80 公分。該感測器具有抗可見光干擾能力強、價格實惠、安裝簡便等特點。

主要規格如下：

• 工作電壓：DC 5V
• 工作電流：25 至 100 mA
• 響應時間：小於 2 毫秒
• 檢測距離：3 至 80 公分（可調）
• 輸出類型：NPN 常開
• 工作環境溫度：-25°C 至 55°C
• 外殼材料：塑料
• 引線長度：約 45 公分

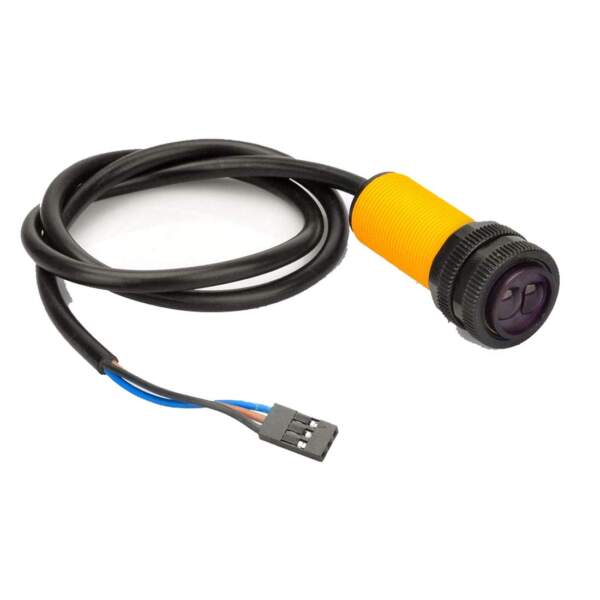

接線方式為：棕色線接正極（VCC），藍色線接負極（GND），黑色線為信號輸出（OUT）。

由於其使用簡單且性能可靠，E18-D80NK 被廣泛應用於各類自動化設備中。

• E18-D80NK 紅外線光電開關是一個光電感測器中的排放和接收集合。 ​
• 檢測距離可根據要求進行調整。
• 感測器具有偵測範圍,受可見光干擾小,易於組裝,易於使用等。 ​
• 可廣泛用於機器人避障、組裝線和許多其他自動化產品。 ​
• 光電感應器 (光電開關) NPN 常開。

電氣特性:
U:5VDC
I:100mA
Sn:3-80 公分

尺寸:
直徑:17 公釐
感測器長度:45 公釐
鉛長度:45 公分

應用:
1. 生產線自動計數設備
2. 多功能提醒
3. go maze 機器人
4. 廚房自動化系統
5. 安全防盜系統

光電開關 E18 技術參數:
1. 輸出電流 DC / SCR / 繼電器控制輸出:100mA / 5V 電源
2. 電流消耗 DC <25mA
3. 回應時間<2ms
4. 指向角度:≤ 15°,有效距離可調 3-80 公分
5. 測試物體:透明或不透明的身體
6. 工作環境溫度:-25 ℃~ +55 ℃
7. 標準測試對象:太陽下方 10000LX 白熾燈 3000LX 以下
8. 外殼材質:塑膠

包裝內含:
1 個 E18-D80NK 紅外線光電開關阻礙感測器模組



E18-D80NK 搭配 Arduino Uno 使用非常簡單，以下是完整的接線與範例程式說明：

接線方式

1. 棕色線 (VCC)：接到 Arduino Uno 的 5V 接腳。
2. 藍色線 (GND)：接到 Arduino Uno 的 GND 接腳。
3. 黑色線 (OUT)：接到 Arduino Uno 的 數位輸入腳位 (如 D2)。

測試步驟

1. 按照接線方式連接好感測器和 Arduino Uno。
2. 將程式碼上傳到 Arduino Uno。
3. 打開 Arduino IDE 的序列監視器，將傳輸速率設為 9600 bps。
4. 在感測器前移動手或物體，觀察 LED 和序列監視器顯示的變化。

注意事項

1. 確保感測器的供電穩定，使用 5V 電壓。

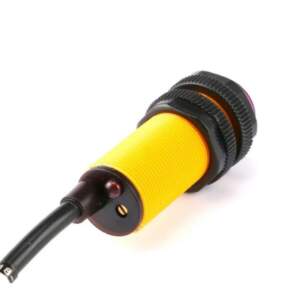

2. 根據需求調整感測器上的可調電位器來設定檢測距離。
3. 感測器的輸出為數位信號，高電平代表檢測到物體，低電平代表未檢測到物體。

這種配置特別適合用於避障小車、物體計數或工業自動化檢測等應用！
