ESP32-C3 微型開發板 ESP32 Super Mini 加強板套件 含擴展底板 nologo.tech 原廠出貨

描述

ESP32-C3 微型開發板 ESP32 Super Mini 加強板套件 含擴展底板 nologo.tech 原廠出貨 非副廠抄襲板 板載 IPEX 外接天線端口 WS2812 LED

ESP32C3SuperMini是一款基於Espressif ESP32-C3 WiFi/藍牙雙模晶片的IoT 迷你開發板。 ESP32-C3 是一款32 位元RISC-V CPU，包含FPU（浮點單元），可進行32 位元單精度運算，具有強大的運算能力。它具有出色的射頻性能，支援IEEE 802.11 b/g/n WiFi和藍牙5 (LE)協定。此板附帶外部天線，可增強無線應用的訊號強度。它還具有小巧精緻的外形並結合單面表面貼裝設計。它配備了豐富的接口，有11個可用作PWM引腳的數位I/O和4個可用作ADC引腳的類比I/O。它支援UART、I2C 和SPI等四種串行介面。板上還有一個小的重置按鈕和一個引導程式模式按鈕。

綜合以上特點，ESP32C3SuperMini定位為高效能、低功耗、高性價比的物聯網迷你開發板，適用於低功耗物聯網應用和無線穿戴式應用。

硬體描述

產品參數

• 強大的CPU：ESP32-C3，32 位元RISC-V 單核心處理器，運作頻率高達160 MHz
• WiFi：802.11b/g/n協定、2.4GhHz、支援Station模式、SoftAP模式、SoftAP+Station模式、混雜模式
• 藍牙：Bluetooth 5.0
• 超低功耗：深度睡眠功耗約43μA
• 豐富的板子資源：400KB SRAM、384KB ROM 內建4Mflash 。
• 晶片型號：ESP32C3FN4
• 超小尺寸：小至拇指(22.52x18mm) 經典外形，適用於穿戴式裝置和小型項目
• 可靠的安全功能：支援AES-128/256、雜湊、RSA、HMAC、數位簽章和安全啟動的加密硬體加速器
• 豐富的介面：1xI2C、1xSPI、2xUART、11xGPIO(PWM)、4xADC
• 單面元件、表面黏著設計
• 板載LED藍燈：GPIO8腳

引腳圖



資料連結：https://www.nologo.tech/product/esp32/esp32c3SuperMini/esp32C3SuperMini.html

使用Arduino下載程式教學：https://chat.nologo.tech/d/72



如果需要外部供電只需將外部電源+級連接到5V的位置，GND接負極。 （支援3.3～6V電源）。記得連接外部電源的時候，無法連接USB，USB和外部供電只能選擇一個。

進入下載模式：按住ESP32C3的BOOT按鍵，然後按下RESET按鍵，放開RESET按鍵，再放開BOOT按鍵，此時ESP32C3會進入下載模式。 （每次連線都需要重新進入下載模式，有時按一遍，連接埠不穩定會斷開，可以透過連接埠辨識聲音來判斷）

esp32離線安裝包下載網址：https://arduino.me/download

ESP32系列Micropython韌體下載教學:https://chat.nologo.tech/d/75

ESP32系列 Arduino 韌體下載教學:https://chat.nologo.tech/d/72

esp32c3supermini/esp32s3pico/esp32s2pico串口無法列印，解答：arduino環境下，使用直連usb記得開cdc on boot，使用usb轉串口記得關cdc on boot。

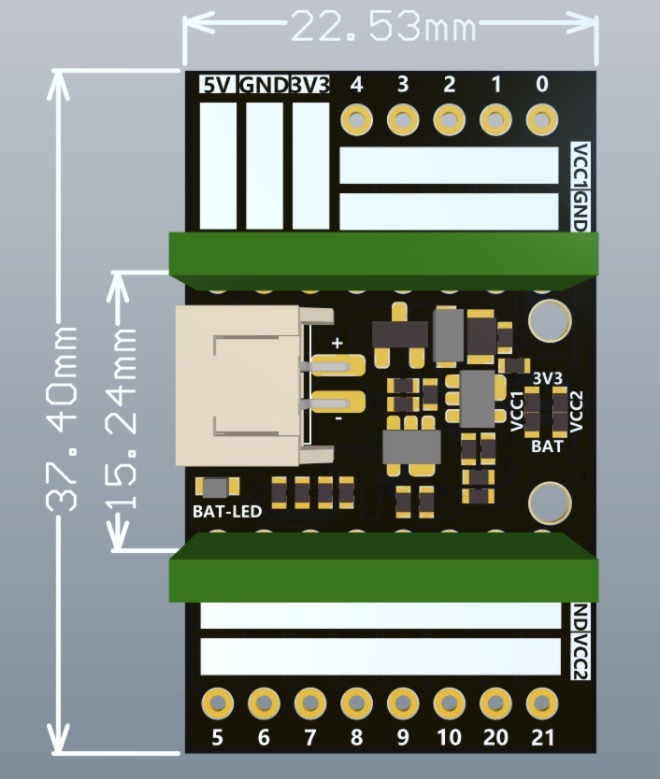

擴充板資料：https://www.nologo.tech/product/esp32/esp32c3SuperMini/esp32C3ExpansionBoard.htmlhttps://www.nologo.tech/product/esp32/esp32c3SuperMini/esp32C3ExpansionBoard.html
