ESP32 CAM 相機模組 ESP32-WROVER 板帶相機無線藍牙開發板 引腳全部拉出

描述

ESP32 CAM 相機模組 ESP32-WROVER 板帶相機無線藍牙開發板 含教學與範例 本 ESP32-CAM 更多記憶體 引腳全部拉出

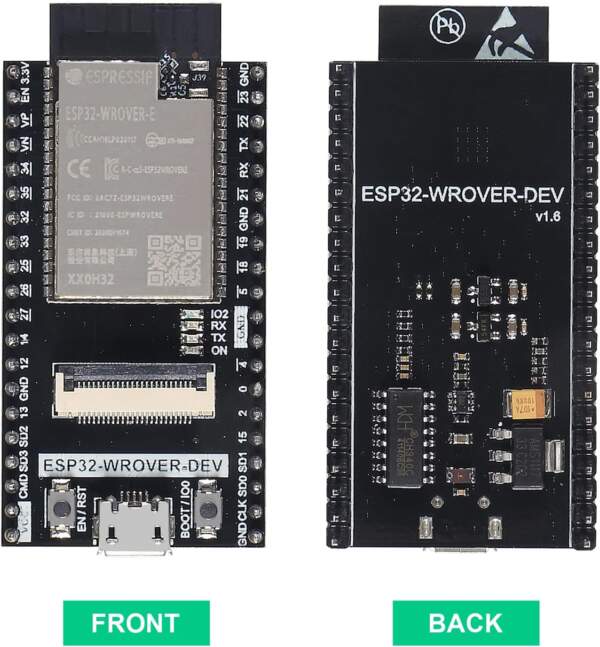

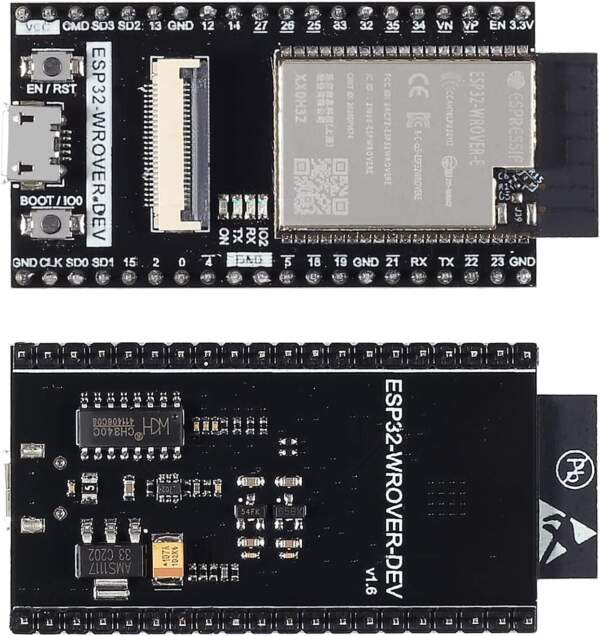

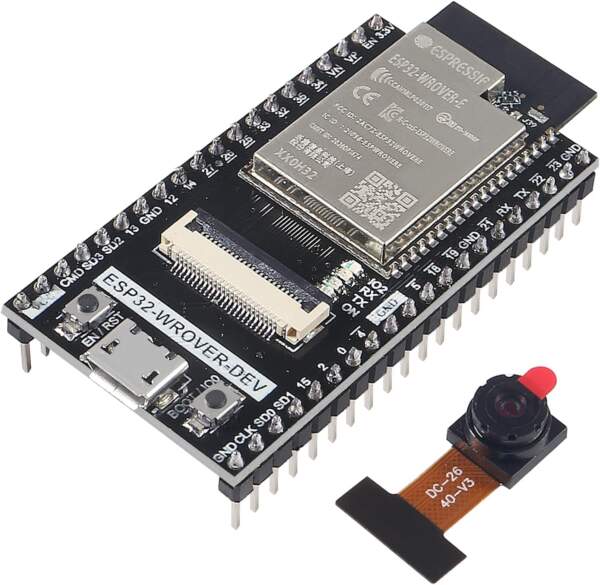

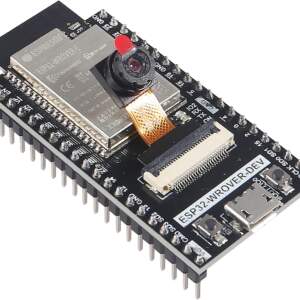

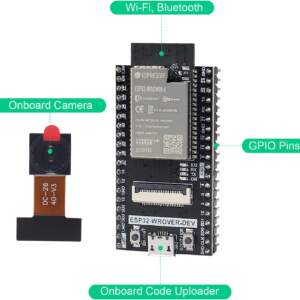

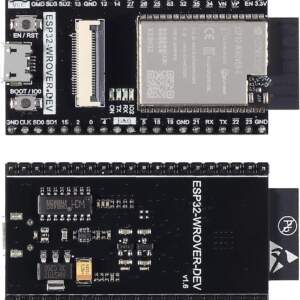

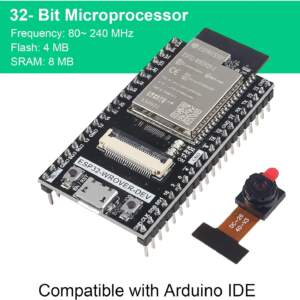

ESP32-Wrover CAM 板是一款 ESP32 開發板，配備 ESP32-Wrover 晶片（帶 4 MB PSRAM）和 OV2640 相機。它具有 USB 至 UART 轉換器，因此可以輕鬆地將程式碼上傳到開發板。您只需將USB 電纜連接到開發板並將其連接到電腦即可上傳程式碼或通電。不需要額外的電路或 FTDI 程式設計器（與 ESP32-CAM AI-Thinker 板相反）。如果您想連接感測器和輸出等其他週邊設備（比 ESP32-CAM AI-Thinker 更多的 GPIO），它配備了多個外露 GPIO。此外，如果您不使用攝影機，則可以將其用作具有大量可用 GPIO 的常規 ESP32。數位上方有斜線的 GPIO 是相機使用的 GPIO。

• ESP32-WROVER -> 功能強大且小型控制器,內建相機和無線。
• 2 個包含 MicroPython 和 C 代碼的教程 – > 下載連結可在產品包裝盒上找到。 (無紙本教學)。
• 範例專案 – > 本教程將向您展示幾個典型的專案,其中包含代碼和說明。
• 易於使用 – > 只需使用 USB 線將其連接到您的電腦(已安裝 IDE 和驅動程式)即可進行編程。
• 內建 USB 轉 UART（CH340C 驅動程式）— 無需 FTDI 程式設計器
• 相機 OV2640 200 萬畫素
• BOOT 和 RST 按鈕
• LED 指示燈（RX/TX ON/OFF，以及內建 LED (GPIO2)）
• 板載天線

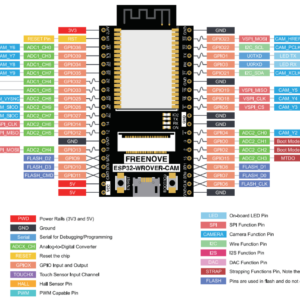

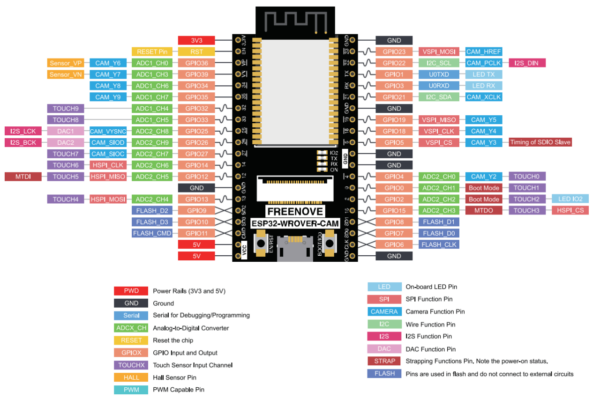

PinOut

請注意，當您使用相機時，您無法將週邊連接到相機使用的 GPIO。否則，相機將無法正常運作。當您不使用相機時，您可以將此 ESP32 板用作“常規”ESP32，並且可以將相機引腳用於其他目的。

Arduino 草圖中 ESP32-Wrover CAM 板（Freenove 品牌）的引腳定義應如下所示（在某些 Arduino 範例中，此引腳定義位於CAMERA_MODEL_WROVER_KIT定義）。

ESP32-Wrover CAM 視訊串流 Web 伺服器範例

在本部分中，我們將上傳一個範例，該範例會建立您可以在本機網路上存取的視訊串流 Web 伺服器。

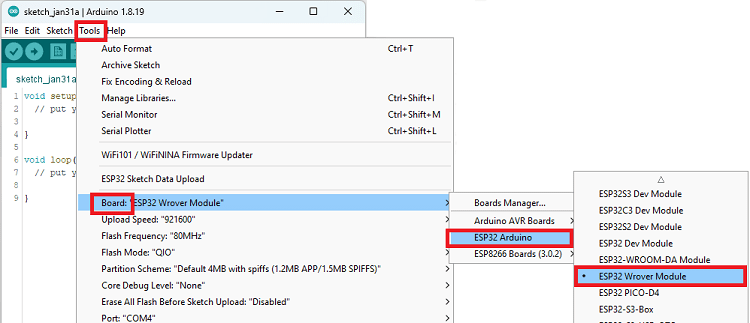

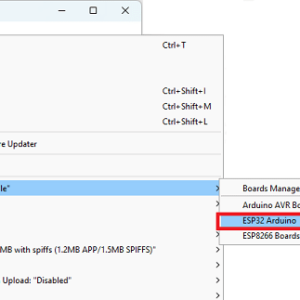

在 Arduino IDE 中，前往Tools > Board > ESP32 Arduino，然後選擇ESP32 Wrover Module。

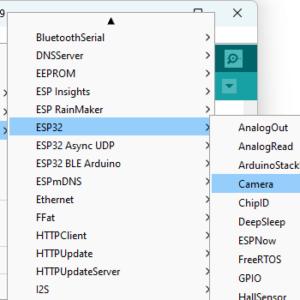

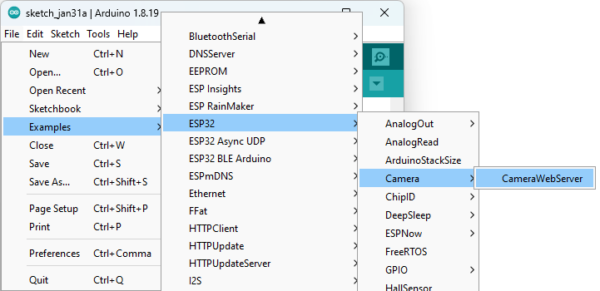

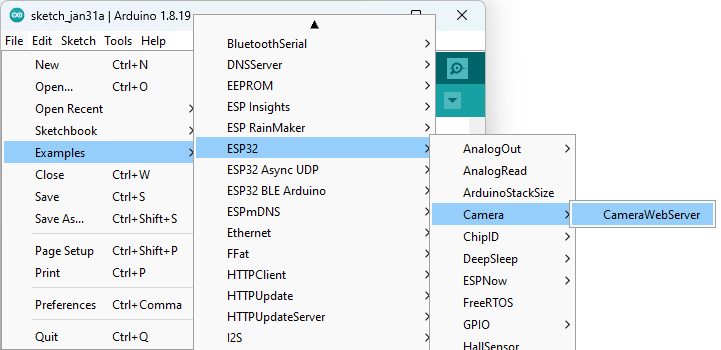

前往檔案>範例> ESP32 >相機並開啟CameraWebServer範例。

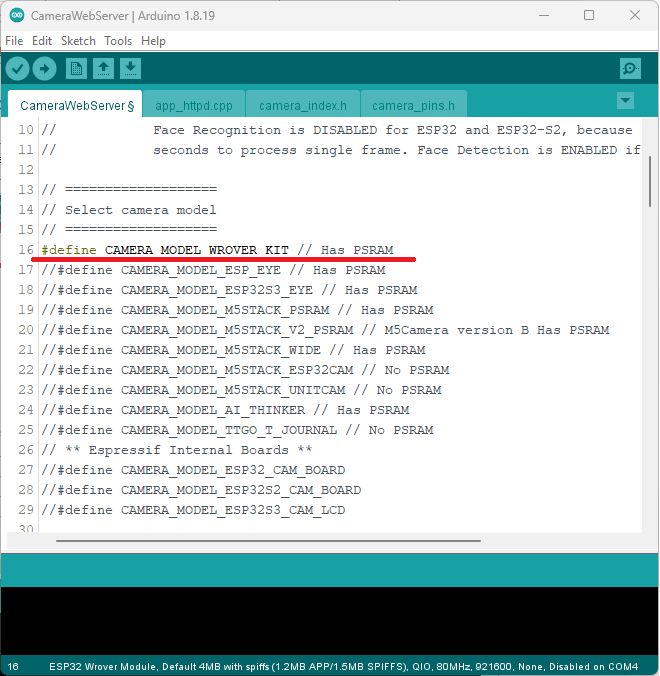

確保您在程式碼中選擇了正確的板子（刪除 CAMERA_MODEL_WROVER_KIT 上的 // 並確保所有其他板選項都有 //），如下所示：

// =================== // Select camera model // =================== #define CAMERA_MODEL_WROVER_KIT // Has PSRAM //#define CAMERA_MODEL_ESP_EYE // Has PSRAM //#define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM //#define CAMERA_MODEL_M5STACK_PSRAM // Has PSRAM //#define CAMERA_MODEL_M5STACK_V2_PSRAM // M5Camera version B Has PSRAM //#define CAMERA_MODEL_M5STACK_WIDE // Has PSRAM //#define CAMERA_MODEL_M5STACK_ESP32CAM // No PSRAM //#define CAMERA_MODEL_M5STACK_UNITCAM // No PSRAM //#define CAMERA_MODEL_AI_THINKER // Has PSRAM //#define CAMERA_MODEL_TTGO_T_JOURNAL // No PSRAM // ** Espressif Internal Boards ** //#define CAMERA_MODEL_ESP32_CAM_BOARD //#define CAMERA_MODEL_ESP32S2_CAM_BOARD //#define CAMERA_MODEL_ESP32S3_CAM_LCD

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

// =================== // Select camera model // =================== #define CAMERA_MODEL_WROVER_KIT // Has PSRAM //#define CAMERA_MODEL_ESP_EYE // Has PSRAM //#define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM //#define CAMERA_MODEL_M5STACK_PSRAM // Has PSRAM //#define CAMERA_MODEL_M5STACK_V2_PSRAM // M5Camera version B Has PSRAM //#define CAMERA_MODEL_M5STACK_WIDE // Has PSRAM //#define CAMERA_MODEL_M5STACK_ESP32CAM // No PSRAM //#define CAMERA_MODEL_M5STACK_UNITCAM // No PSRAM //#define CAMERA_MODEL_AI_THINKER // Has PSRAM //#define CAMERA_MODEL_TTGO_T_JOURNAL // No PSRAM // ** Espressif Internal Boards ** //#define CAMERA_MODEL_ESP32_CAM_BOARD //#define CAMERA_MODEL_ESP32S2_CAM_BOARD //#define CAMERA_MODEL_ESP32S3_CAM_LCD

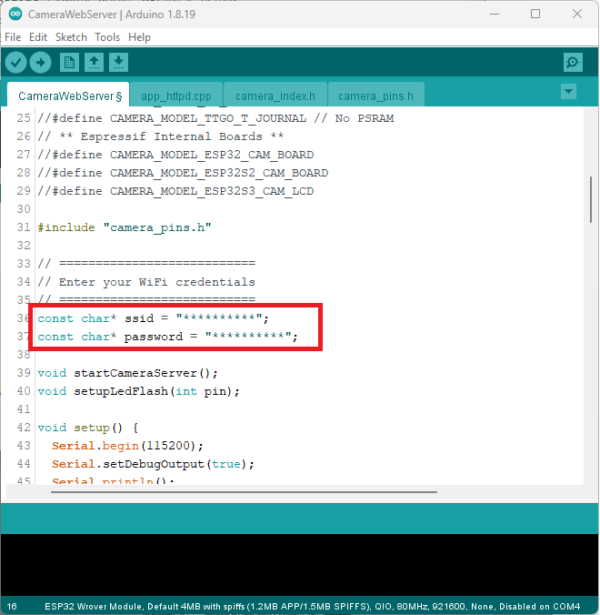

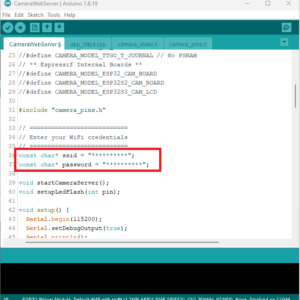

然後，稍微向下捲動程式碼並將您的網路憑證插入SSID和密碼變量，以便開發板可以連接到您的網路。

const char* ssid = "REPLACE_WITH_YOUR_SSID"; const char* password = "REPLACE_WITH_YOUR_PASSWORD";

1 2	const char* ssid = "REPLACE_WITH_YOUR_SSID"; const char* password = "REPLACE_WITH_YOUR_PASSWORD";

選擇正確的板並插入網路憑證後，您可以將程式碼上傳到板。

將程式碼上傳到 ESP32-Wrover CAM 板

將程式碼上傳到 ESP32-Wrover CAM 非常簡單，無需額外的電路或 FTDI 程式設計器。您只需將 USB 電纜（帶有電纜 – 僅充電的 USB 電纜無法上傳代碼）連接到開發板 USB 連接器，並將其連接到您的電腦。

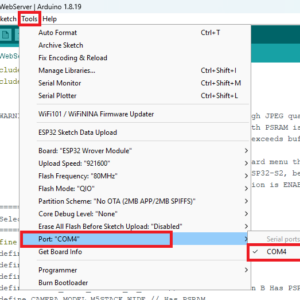

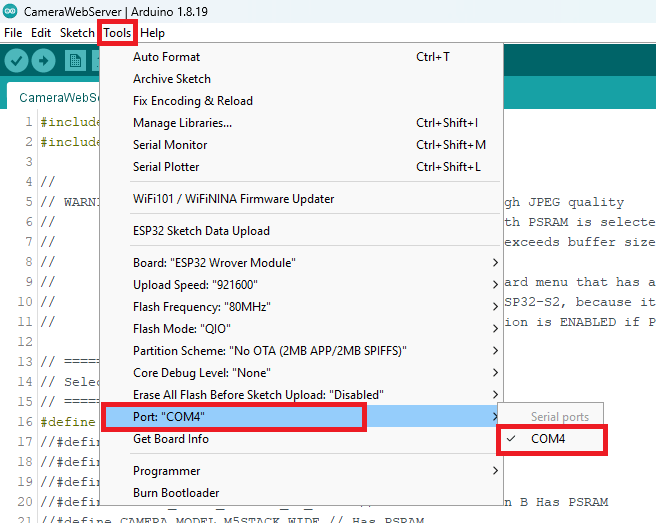

然後，在 Arduino IDE 中，前往「工具」 > “連接埠”並選擇其連接的 COM 連接埠。

沒有看到 COM 端口，或者它是灰色的？這意味著您可能沒有安裝所需的驅動程式。此特定板使用 CH340 驅動程式。因此，請快速搜尋以在您的作業系統上安裝這些驅動程式。安裝驅動程式後，請嘗試再次上傳程式碼。

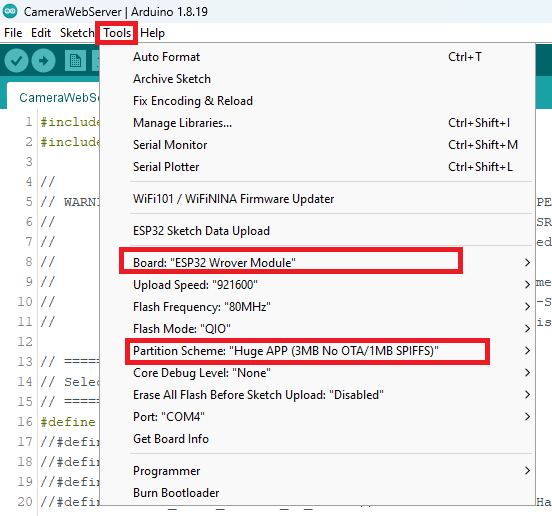

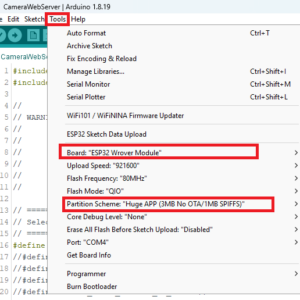

然後，您需要在“工具”選單中選擇一個板模型。

選擇以下設定：

• 開發板：ESP32 Wrover 模組
• 分區方案：巨大的APP（3MB無OTA）（或不同，取決於您的專案要求）。

最後，您只需點擊上傳按鈕即可。

幾秒鐘後，程式碼應該會成功上傳到開發板上。

示範

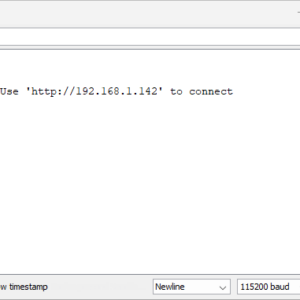

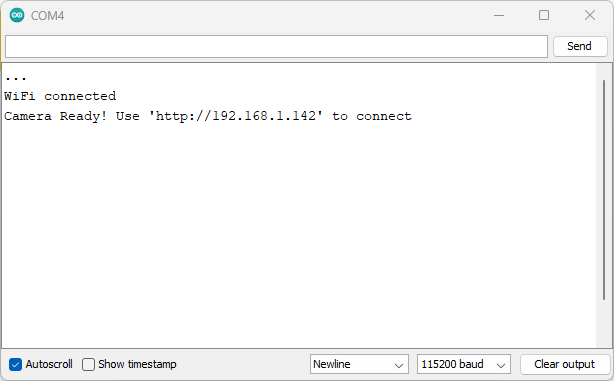

上傳程式碼後，以115200的波特率開啟Arduino IDE串列監視器。

按下板上的 RST 按鈕。 ESP32 IP 位址將列印在序列監視器上。

開啟本機網路上的瀏覽器，然後輸入 ESP32 IP 位址。就我而言：

http://192.168.1.142

1	http://192.168.1.142

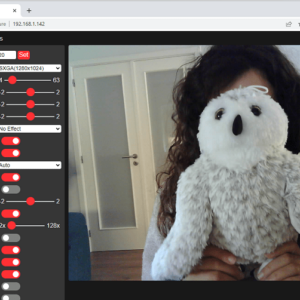

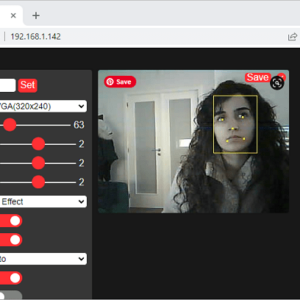

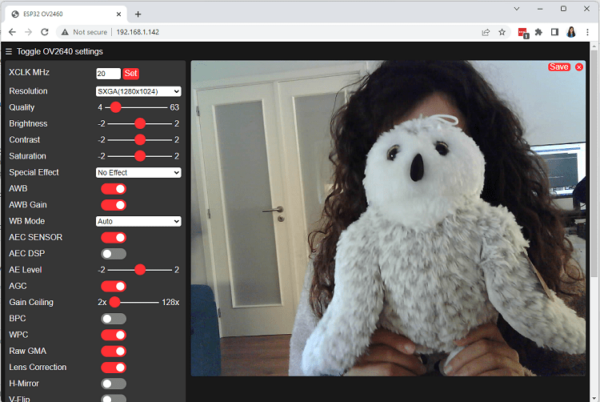

您應該可以訪問一個頁面，您可以在其中開始視訊串流並從相機獲取照片。

您也可以使用幾個選單來調整相機設定。

對於更高的分辨率，影像相當不錯。但是，如果您不在路由器旁邊，則使用此板進行更高解析度的視訊串流會有點慢。

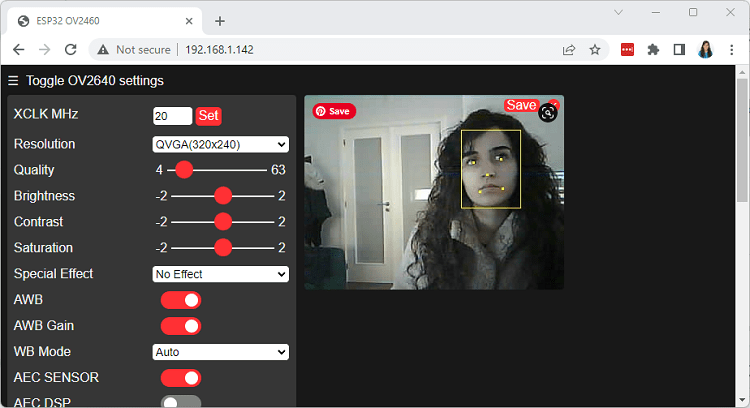

目前，此範例未為此板啟用人臉識別，但人臉偵測適用於 CIF 或更低的解析度。
