ESP32-H2-DevKitM-1-N4 ESP32-H2核心板物聯網開發板WIFI+BLE5.0

描述

ESP32-H2-DevKitM-1-N4 ESP32-H2核心板物聯網開發板WIFI+BLE5.0

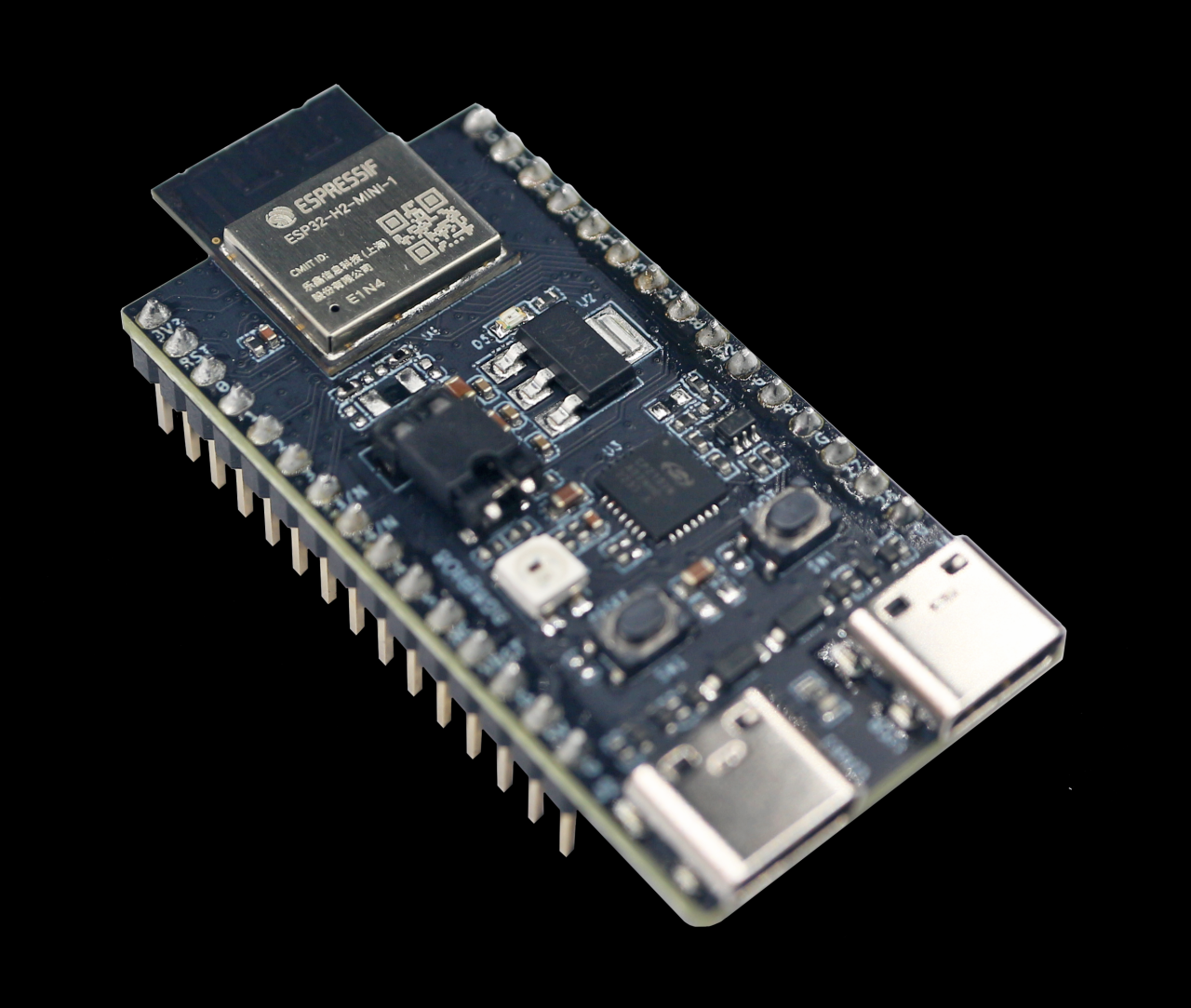

ESP32-H2-DevKitM-1 是一款入門級開發板，搭載低功耗藍牙®和IEEE 802.15.4 雙模模組ESP32-H2-MINI-1 或ESP32-H2-MINI-1U。

板上模組的大部分管腳均已引出至開發板兩側排針，開發人員可根據實際需求，輕鬆透過跳線連接多種外圍設備，同時也可將開發板插在麵包板上使用。

ESP32-H2-DevKitM-1是一款基於藍牙®低功耗和 IEEE 802.15.4 組合模組 ESP32-H2-MINI-1 的入門級開發板。ESP32-H2-MINI-1 模組上的大部分 I/O 接腳都連接到該板兩側的排針，以便於連接。

開發人員可以使用跳線連接週邊設備或將 ESP32-H2-DevKitM-1 安裝在麵包板上。

ESP32-H2 是一款超低功耗物聯網 (IoT) 解決方案，可在單一晶片上提供多種協定支援。它整合了符合藍牙® 低功耗和基於 IEEE 802.15.4 技術的 2.4 GHz 收發器，支援藍牙 5 (LE)、藍牙網狀網路、Thread、Matter 和 Zigbee。它有：

• 支援藍牙 5 和藍牙網狀網路功能的藍牙 LE 子系統
• 支援 Thread 和 Zigbee 的 IEEE 802.15.4 子系統
• 2.4GHz 頻段無線電協定共存
• 最先進的功率和射頻性能
• 具有四級流水線的 32 位元 RISC-V 單核心處理器，運作頻率高達 96 MHz
• 內建 320 KB SRAM、128 KB ROM、4 KB LP 記憶體和 4 MB SiP 快閃記憶體
• 可靠的安全性可透過以下方式確保：
  • 支援 AES-128/256、雜湊、RSA、HMAC、ECC、數位簽章和安全啟動的加密硬體加速器
  • 隨機數產生器
  • 存取內部記憶體、外部記憶體和周邊的權限控制
  • 外部記憶體加密與解密
• 豐富的周邊介面和GPIO，適合各種場景和複雜應用。

特徵：

• ESP32-H2-MINI-1 :  ESP32-H2-MINI-1，ESP32-H2 內部整合了 2.4 GHz 收發器，符合 Bluetooth ® Low Energy 和基於 IEEE 802.15.4 的技術，支援藍牙 5 (LE)、藍牙mesh 、Thread、Matter 和Zigbee。本模組專為各種低功耗物聯網應用而設計。
• 排針：所有可用的 GPIO 引腳（快閃記憶體的 SPI 總線除外）都連接到板上的排針。詳情請參閱樂鑫的 Header Block。
• 3.3V 電源 LED：當 USB 電源連接到開發板時亮起。
• 5V 至 3.3V LDO：將 5V 電源轉換為 3.3V 輸出的電源調節器。
• USB 至 UART 橋接器：單一 USB-UART 橋接晶片可提供高達 3 Mbps 的傳輸速率。
• ESP32-H2 USB Type-C 連接埠：ESP32-H2 晶片上的 USB Type-C 連接埠相容於 USB 2.0 全速。它的傳輸速度高達 12 Mbps（請注意，該連接埠不支援更快的 480 Mbps 高速傳輸模式）。
• 啟動按鈕：下載按鈕。按住 Boot，然後按 Reset 可啟動韌體下載模式，透過序列埠下載韌體。
• 重設按鈕：按此按鈕可重新啟動系統。
• USB Type-C 轉 UART 連接埠：為開發板供電，以及透過 USB 轉 UART 橋接電腦和 ESP32-H2 晶片之間的通訊介面。
• RGB LED：可尋址 RGB LED，由 GPIO8 驅動。
• J5：用於電流測量。詳細資訊請參閱電流測量部分。

ESP32-H2 是由 Espressif Systems 開發的一個低功耗 Wi-Fi 和藍牙無線通信晶片，以下是有關 ESP32-H2 的一些介紹：

1. 低功耗設計：ESP32-H2 專為低功耗應用而設計，這使它特別適合用於 IoT 裝置、感測器、遙控器等需要長時間運行的應用。
2. 多種通信協議：這款晶片支援 Wi-Fi 4（802.11n）和藍牙 5.0，可實現高速的無線通信，並支援多種無線連接應用。
3. 內建 RISC-V 微控制器：ESP32-H2 配備了一個 RISC-V 微控制器，可處理各種嵌入式控制和感測器數據處理任務。
4. 數位和類比接口：它提供了多個通用的數位和類比接口，如 I2C、SPI、UART、GPIO 等，可輕鬆連接各種外部設備和感測器。
5. 支援軟體和開發工具：Espressif 提供了豐富的開發工具和軟體庫，如 ESP-IDF 開發框架，以協助開發人員快速開發應用程式。
6. 安全性：ESP32-H2 具有硬體加密引擎，以確保數據的安全性，並支援用於加密通信的安全協議。
7. 應用範圍：ESP32-H2 適用於各種低功耗無線通信應用，包括智能家居、物聯網、感測器網絡、遙控器、智能門鎖、智能照明等。

總之，ESP32-H2 是一款低功耗且多功能的 Wi-Fi 和藍牙晶片，適用於多種應用，並提供了豐富的開發支援，有助於開發人員快速實現無線連接應用程式
